射击瞄准用虹膜光阑玻璃支架适配环

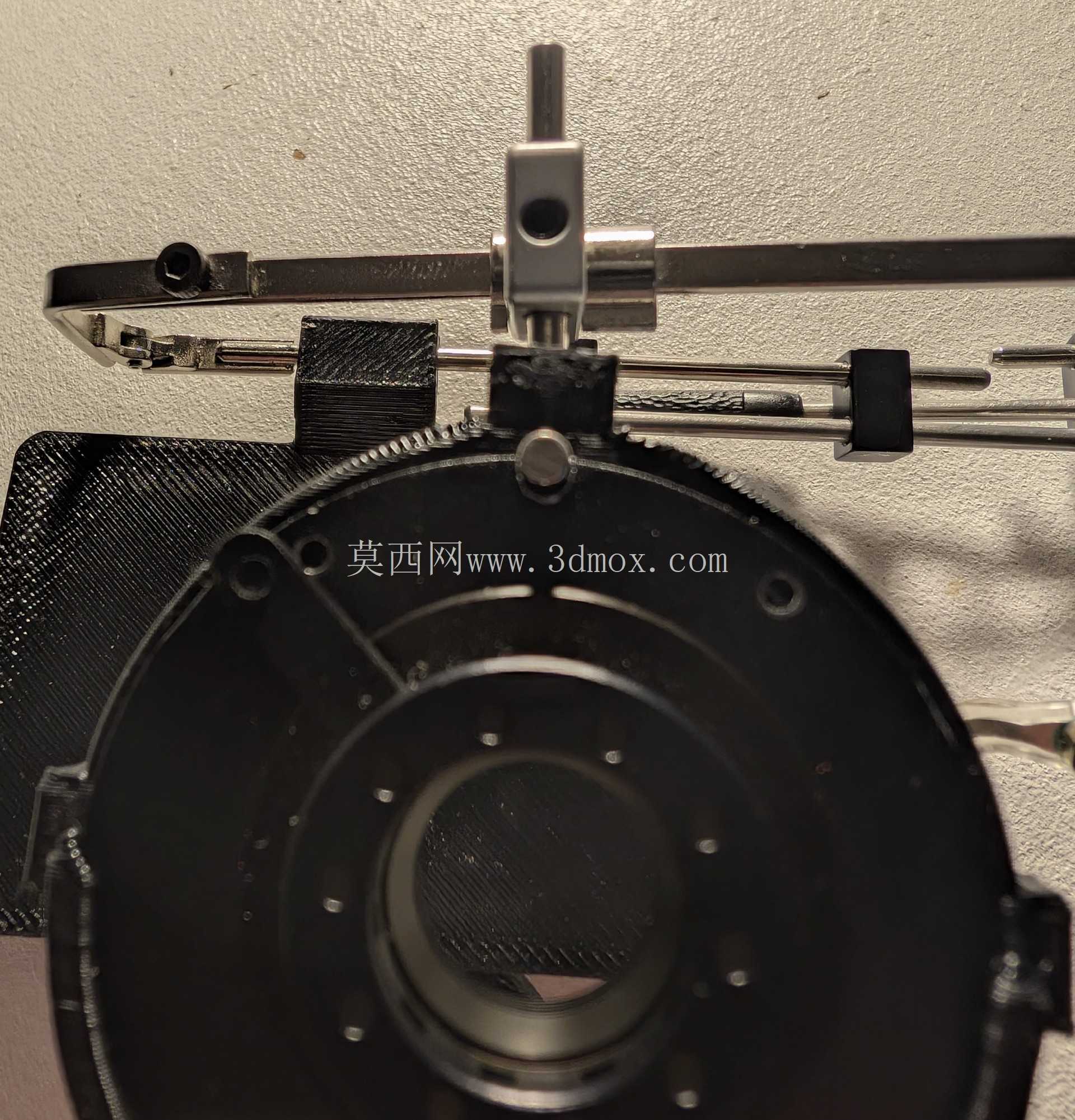

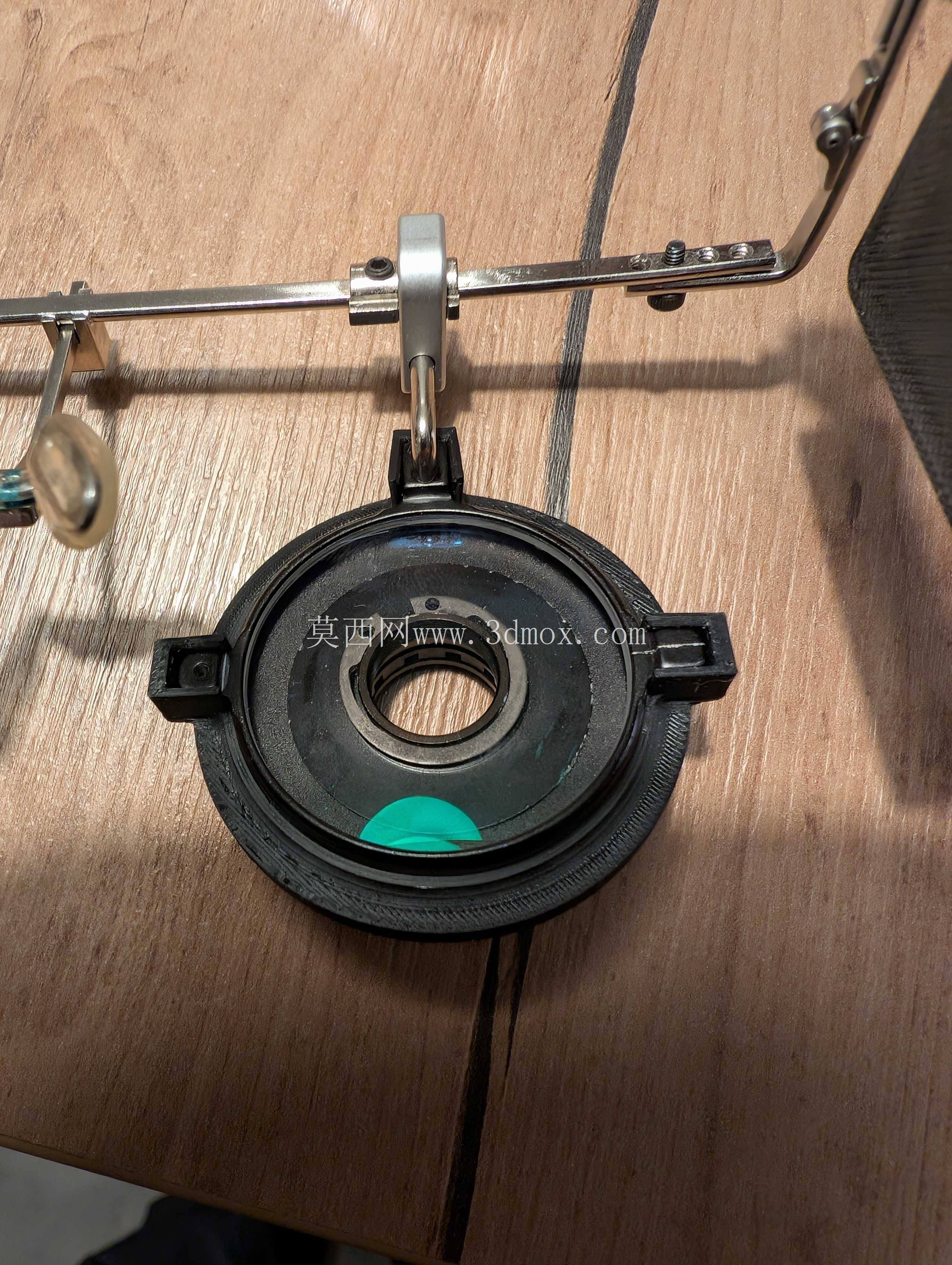

在竞技射击运动的瞄准系统调校场景中，不同规格瞄准附件的安装适配一直是器材调校环节的常见痛点，这款适配环正是为解决Gehmann品牌45规格虹膜光阑与?37规格玻璃保持架的同轴安装问题设计的专用连接构件。从实际使用场景来看，竞技射击过程中，射手需要在照门位置加装虹膜光阑来控制进光量、缩小视场边界以提升瞄准精度，而部分场景下需要在光阑前端叠加滤光玻璃或者防护镜片，两类附件的接口规格存在尺寸差，直接叠装会出现同轴度偏差、固定松动的问题，直接影响瞄准视线的一致性，这款适配环就承担了两类不同规格附件的转接定位功能。

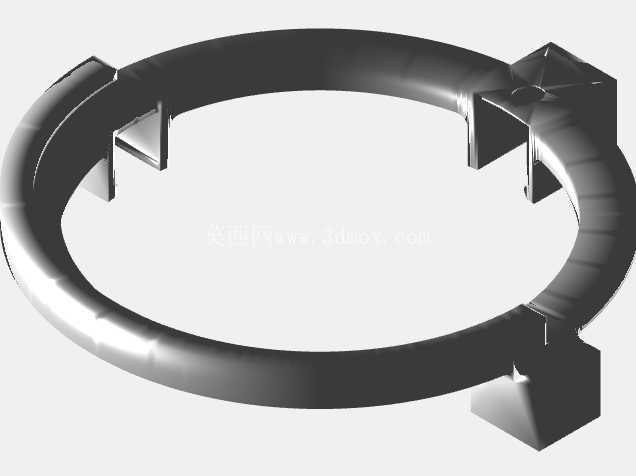

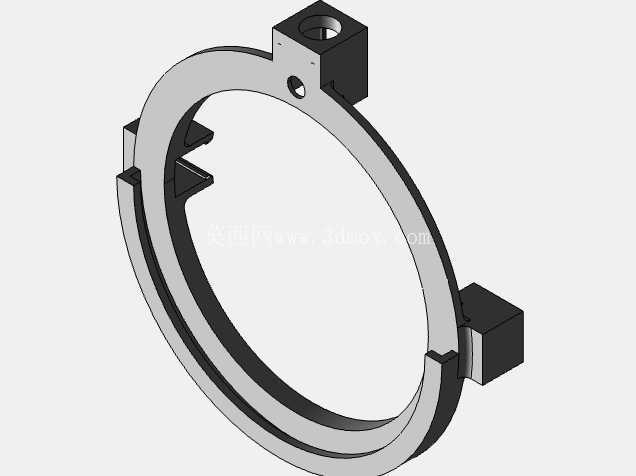

从功能特性上看，该构件采用开口C型环作为主体承载结构，环体本身的内径匹配玻璃保持架的外径尺寸，环体上分布的三处凸台卡扣结构，能够在卡入玻璃保持架后形成径向的三点定位，避免环体与玻璃架之间出现周向转动或者径向窜动；环体上方延伸出的方块安装座，设置有与虹膜光阑匹配的安装孔位，安装座侧面的紧定螺钉孔可以在光阑插入后拧入紧定螺钉，实现光阑与适配环的刚性连接，确保光阑中心与玻璃保持架中心完全重合。环体上预留的小直径通孔是定位销孔，在安装时可以先将定位销穿入该孔与玻璃架上的对应定位孔对齐，能够快速完成周向角度定位，避免安装后光阑的调节旋钮位置偏移，影响射手的盲操作手感。

设计思路上，这款适配环没有采用整体封闭的环形结构，而是选择了带开口的弹性C型结构，一方面是利用金属材质本身的弹性变形量，能够适配玻璃保持架外径的微小公差，降低加工精度要求同时保证夹持力足够，不会因为长期使用出现松动；另一方面开口结构也方便拆装，不需要完全拧松所有紧固件就可以将适配环从玻璃架上取下，调整附件组合的时候效率更高。三处卡扣凸台的位置经过受力优化，分别布置在环体的左下、右下、右侧位置，避开上方安装座的应力集中区域，同时三点支撑的受力分布均匀，不会因为单侧夹持导致环体变形，影响同轴度。安装座的方块结构做了倒角处理，避免锐边划伤射手的手部或者器材表面，安装孔的深度经过匹配，刚好能够承托虹膜光阑的安装柄，不会因为孔深过浅导致固定不稳，也不会因为孔深过深顶到光阑的内部调节结构。

从安装边界尺寸来看，C型环的内径匹配37mm直径的玻璃保持架，环体本身的壁厚控制在3mm，安装后不会过多遮挡玻璃镜片的有效通光区域；上方安装座的中心与环体中心的同轴度公差控制在0.02mm以内，确保安装后光阑的通光孔中心与玻璃中心完全重合，不会出现视场偏移；安装座的外形尺寸为15mm×15mm×20mm，不会和照门的其他调节结构产生运动干涉，适配环整体安装完成后，总高度不会超过原有光阑安装后的高度尺寸，不需要对枪械的照门结构做任何改装就可以直接使用。环体上的紧定螺钉采用M2规格的内六角紧定钉，隐藏在安装座侧面，不会突出表面勾挂衣物或者射击装具，使用过程中的可靠性更高。

在实际装配验证中，这款适配环的弹性开口量设计为1.2mm，当卡入37mm直径的玻璃架时，环体张开产生的抱紧力可以达到12N，不需要额外的紧固件就可以实现环体与玻璃架的初步固定，再加上三处卡扣的轴向限位，即使在射击产生的后坐力反复冲击下，也不会出现适配环轴向滑脱或者转动的问题。安装座上的光阑安装孔直径匹配Gehmann 45型虹膜光阑的安装柄尺寸，间隙控制在0.01mm以内，装入后光阑不会出现晃动，调节光阑孔径大小的时候，整个结构不会连带产生位移，保证瞄准点的稳定性。
