多构型截面弯曲公差验证结构件

这套结构件的设计初衷，是为铸造工艺环节里的截面弯曲形变公差验证提供标准化实物参照，日常在中小批量铸件的工艺定型阶段使用频率极高。很多车间做带异形弯曲截面的铸件时，经常遇到冷却后形变超差、装配时配合面错位的问题，以往都是靠工艺员凭经验调整浇铸温度、冷却时长，缺乏统一的参照基准，这套样件就是把不同弯曲半径、不同截面厚度、不同加强结构的构型整合到一组样件里，直接在同炉浇铸条件下成型，冷却后直接测量各段的形位公差，就能快速定位当前工艺参数下的形变规律，不用反复做整模试浇，能省下不少试模成本。

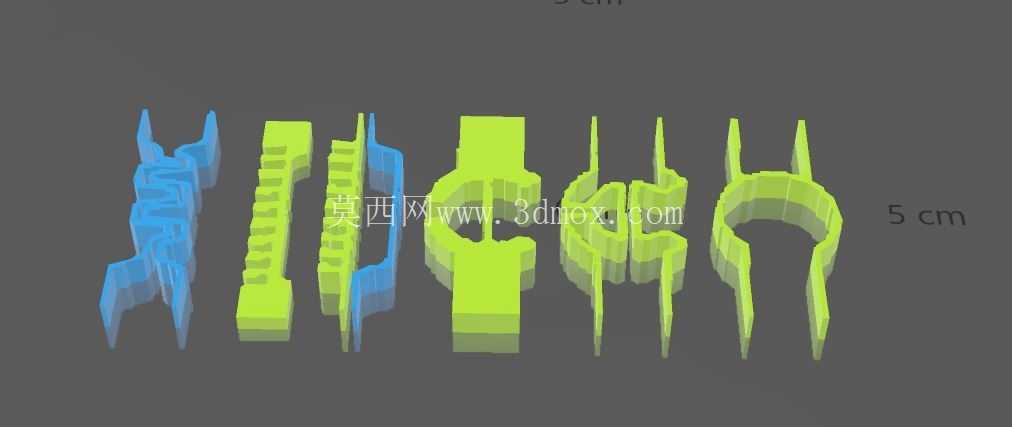

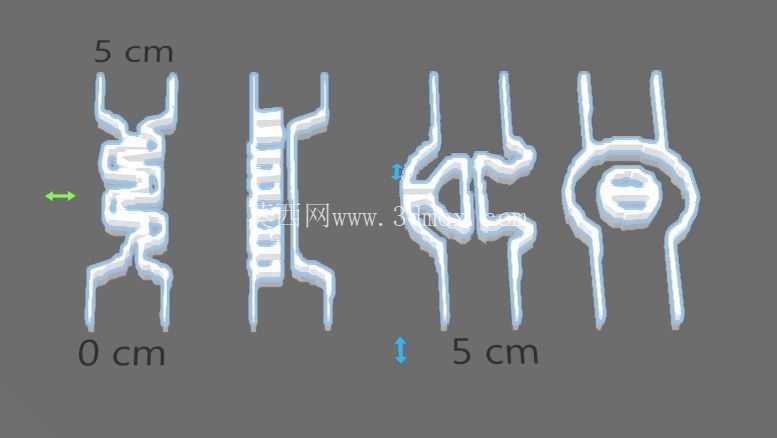

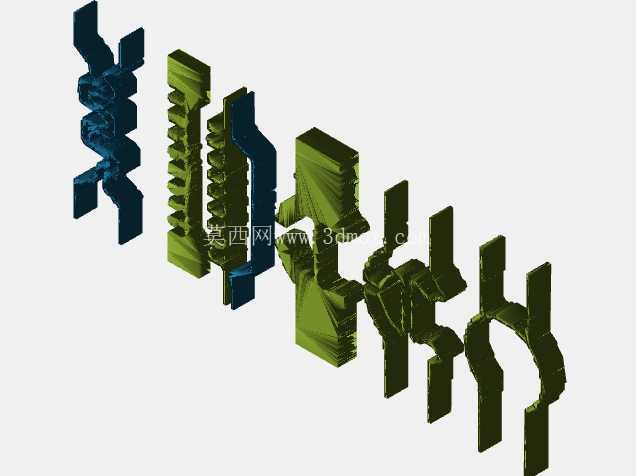

从结构设计逻辑来看，整组样件没有做统一的安装底座，每个独立弯曲段都预留了统一的夹持基准面，不管是放在三坐标测量台上做形位公差检测，还是装在简易夹具上做抗弯负载测试，都能快速装夹找正，不需要额外做定制工装。不同构型的弯曲段分别对应了实际生产里常见的几类截面：带等距加强筋的长直弯段，是模拟设备护板、导流槽类铸件的结构；带中空腔体的弯段，对应阀体、泵壳类带流道的铸件结构；两端带分叉支撑的弯段，对应支架、连接耳类的受力铸件结构；窄缝式的等截面弯段，对应密封槽、导轨类的高精度配合铸件结构。每个构型的过渡圆角都做了差异化设置，从R1到R5的圆角梯度覆盖了常规铸造工艺的最小成型圆角边界，试浇后直接检查圆角处的充型完整性、冷却后的裂纹情况，就能快速判断当前工艺下的圆角成型极限。

实际使用场景里，这套样件不光能做工艺参数验证，还能用来做新入职检验员的公差判定培训，不同弯曲段的公差带设置完全对应量产件的公差要求，新员工可以直接通过测量这套样件，快速掌握不同截面结构的形变测量方法、公差判定标准，不用在量产件上反复练习造成废品。做3D打印快速铸造的场景下，这套样件也能用来验证打印参数与铸造工艺的匹配度，比如不同打印层厚、不同烧结参数下，打印出的蜡模或者树脂模在浇铸后的形变偏差，通过测量对应弯曲段的尺寸偏差，就能快速调整打印补偿参数，不用每次都打印完整的产品模型做验证。

从安装边界来看，每个独立样件的最大外轮廓尺寸都控制在120mm以内，厚度统一为15mm，不管是放在常规的金相显微镜下做截面金相分析，还是装在小型拉力试验机上做力学性能测试，都不需要调整设备的装夹行程，常规实验室的检测设备都能直接适配。样件的非测量面都做了0.5mm的工艺余量，浇铸后不需要做全尺寸精加工，只需要把基准夹持面铣平就能直接用于检测，减少了样件本身的加工工序带来的尺寸偏差，保证测量结果能真实反映铸造工艺的形变情况。

在结构细节处理上，每个弯曲段的应力集中位置都做了微小的应力释放槽设计，这是为了避免样件在冷却过程中因为应力集中出现无规律的裂纹，影响对工艺参数的判断；同时每个样件的端面都做了微小的标识凸点，不用额外打钢号或者做激光标，通过凸点的数量和位置就能快速区分不同的构型参数，检测的时候不会出现样件混淆的问题。针对带公差配合要求的弯曲段，特意在配合位置做了0.2mm的公差梯度，从下偏差到上偏差做了连续的尺寸变化，试浇后直接做通止规测试，就能快速判断当前工艺下的尺寸稳定性区间，给量产件的公差设置提供实际的数据支撑，而不是单纯靠设计手册的理论值来定公差，能有效降低量产阶段的废品率。
