适配LilyGo T3 v1.6.1开发板的分体式防护外壳

在嵌入式开发与小型物联网终端部署场景中，开发板的裸露安装始终是现场调试与长期运行的痛点：引脚易被误触短路、板载元件易受粉尘潮气侵蚀、堆叠安装时缺乏定位基准易产生位移，这类问题在工业现场的分布式传感节点、桌面原型验证装置、小型便携采集终端的搭建过程中尤为突出。这款适配LilyGo T3 v1.6.1开发板的分体式防护外壳，正是针对这类实际工程需求完成的结构设计，从安装边界、防护性能、装配逻辑多个维度匹配开发板的实际使用场景。

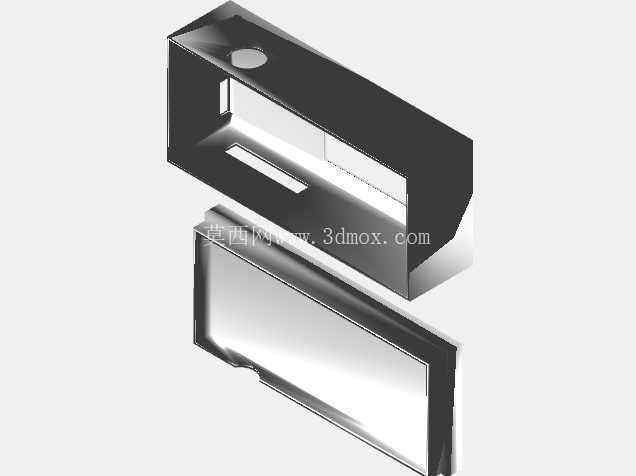

从结构设计思路来看，外壳采用上下扣合的分体式架构，没有采用常见的全包裹螺丝锁紧方案，而是结合开发板本身的接口布局做了针对性的避让设计：上壳对应板载天线、按键、接口的位置预留了精准的开口，既不会遮挡信号传输路径，也能保证外接线材插拔时不会与壳体产生结构干涉；下壳作为承托基底，内侧设置了与开发板安装孔位完全匹配的定位柱，装配时不需要额外打胶或者加装固定件，开发板对准定位柱放置后，扣合上壳即可完成整体组装，日常维护拆卸时只需要沿扣合缝隙轻轻撬开即可，反复拆装也不会出现结构松动或者卡扣断裂的问题。

在实际使用场景中，这款外壳可以覆盖绝大多数LilyGo T3 v1.6.1的部署需求：做桌面原型验证时，壳体的哑光表面不会产生强光反射，方便观察板载指示灯的状态；安装在电控柜内部做采集节点时，壳体可以隔绝柜内的金属粉尘、冷凝水汽，避免板载元件出现短路或者引脚氧化的问题；做小型便携终端时，壳体的边角做了圆弧过渡处理，不会划伤操作人员或者设备布线，上下壳的合缝精度控制在0.1mm以内，日常手持移动不会出现壳体错位、内部板件晃动的情况。

从安装边界与尺寸适配来看，外壳的内轮廓完全贴合LilyGo T3 v1.6.1开发板的外尺寸，预留的装配间隙控制在0.2mm，既不会因为间隙过大导致板件在壳体内晃动，也不会因为间隙过小导致装配时卡滞、刮伤板载阻容元件。上壳预留的开孔位置经过多次对位校准，Type-C接口、复位按键、BOOT按键的开孔边缘与元件本身的间隙均匀，插拔线材、按动按键时不会被壳体边缘卡住，天线位置的开孔做了下沉处理，不会对板载陶瓷天线的信号收发产生遮挡，实测安装外壳后WiFi与蓝牙的信号强度与裸板状态差异控制在1dB以内，完全不会影响无线通讯性能。

壳体的壁厚设计兼顾了防护强度与轻量化需求，主体壁厚1.5mm，在定位柱、扣合位的位置做了局部加厚到2mm，既可以承受日常装配、搬运过程中的挤压与轻微磕碰，也不会因为壁厚过大导致整体尺寸冗余、占用过多安装空间。下壳的底部预留了可选的固定孔位，既可以直接放置在桌面、设备台面使用，也可以通过M2螺丝固定在安装支架、DIN导轨转接件上，适配不同的安装场景需求。不同于市面上通用的开发板外壳，这款结构没有做多余的装饰性设计，所有的结构特征都围绕实际使用需求设置：壳体表面没有冗余的凸起或者凹槽，不容易积灰，日常清洁只需要用无尘布擦拭即可；扣合位设置在壳体两侧，不会遮挡接口与指示灯，装配时的受力点均匀，不会因为单侧受力导致壳体变形压伤板载元件。

在长期运行的可靠性设计上，壳体的内表面没有尖锐的棱角，所有与开发板接触的位置都做了R0.3的圆角处理，装配过程中不会刮伤开发板的阻焊层或者元件引脚；定位柱的高度经过精准计算，开发板放置后与下壳底面之间预留了0.5mm的间隙，既可以避免板底焊点直接接触壳体造成短路，也能形成微小的空气对流层，帮助开发板在长时间运行时散出热量，避免密闭空间内热量堆积导致芯片过热降频。对于需要在外壳上加装标签、标识的使用场景，上壳的顶面预留了平整的区域，可以粘贴设备编号、点位标识，不会因为表面弧度或者结构凸起导致标签起翘脱落。
