螺纹密封圆柱收纳容器结构设计

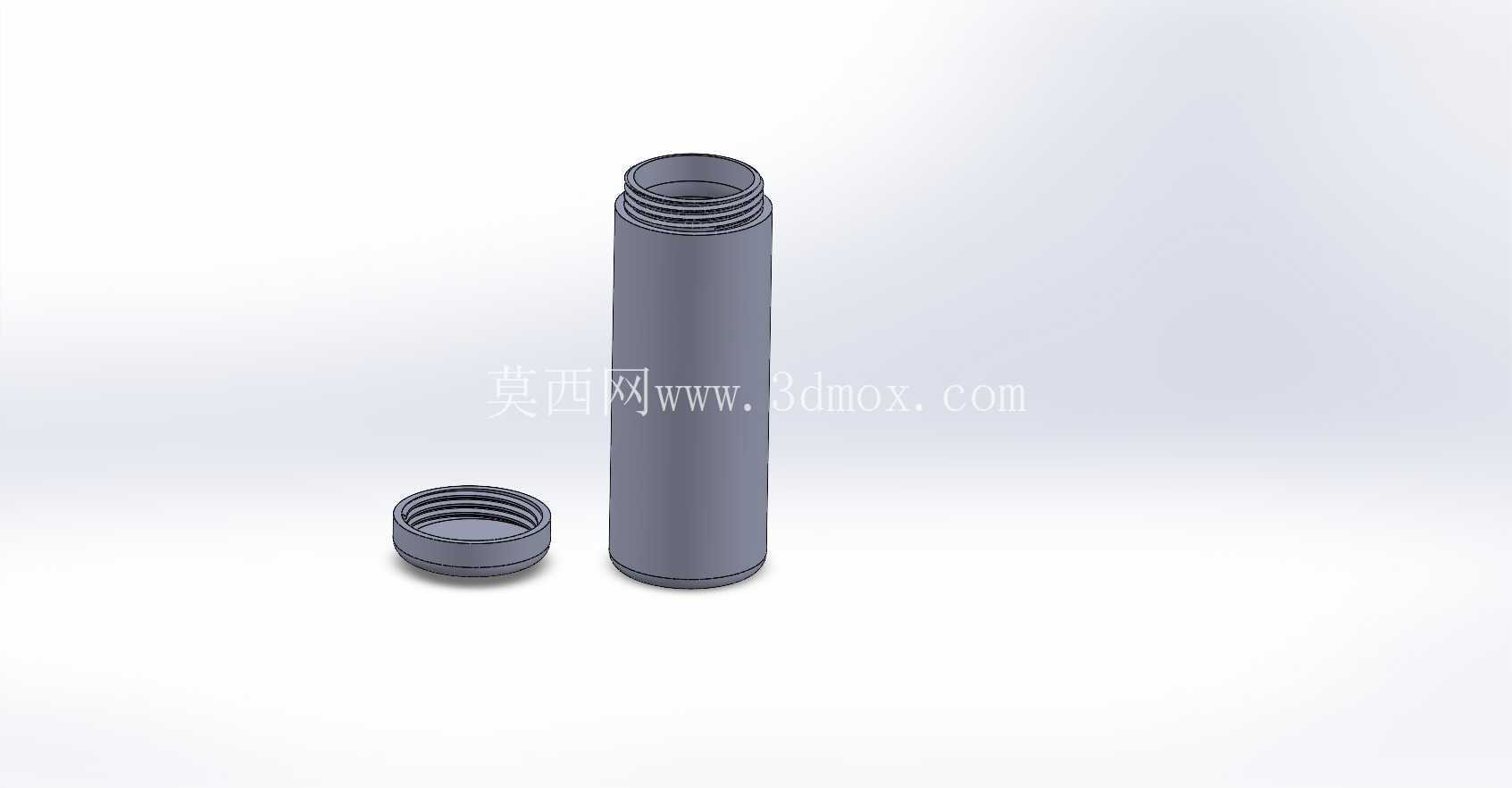

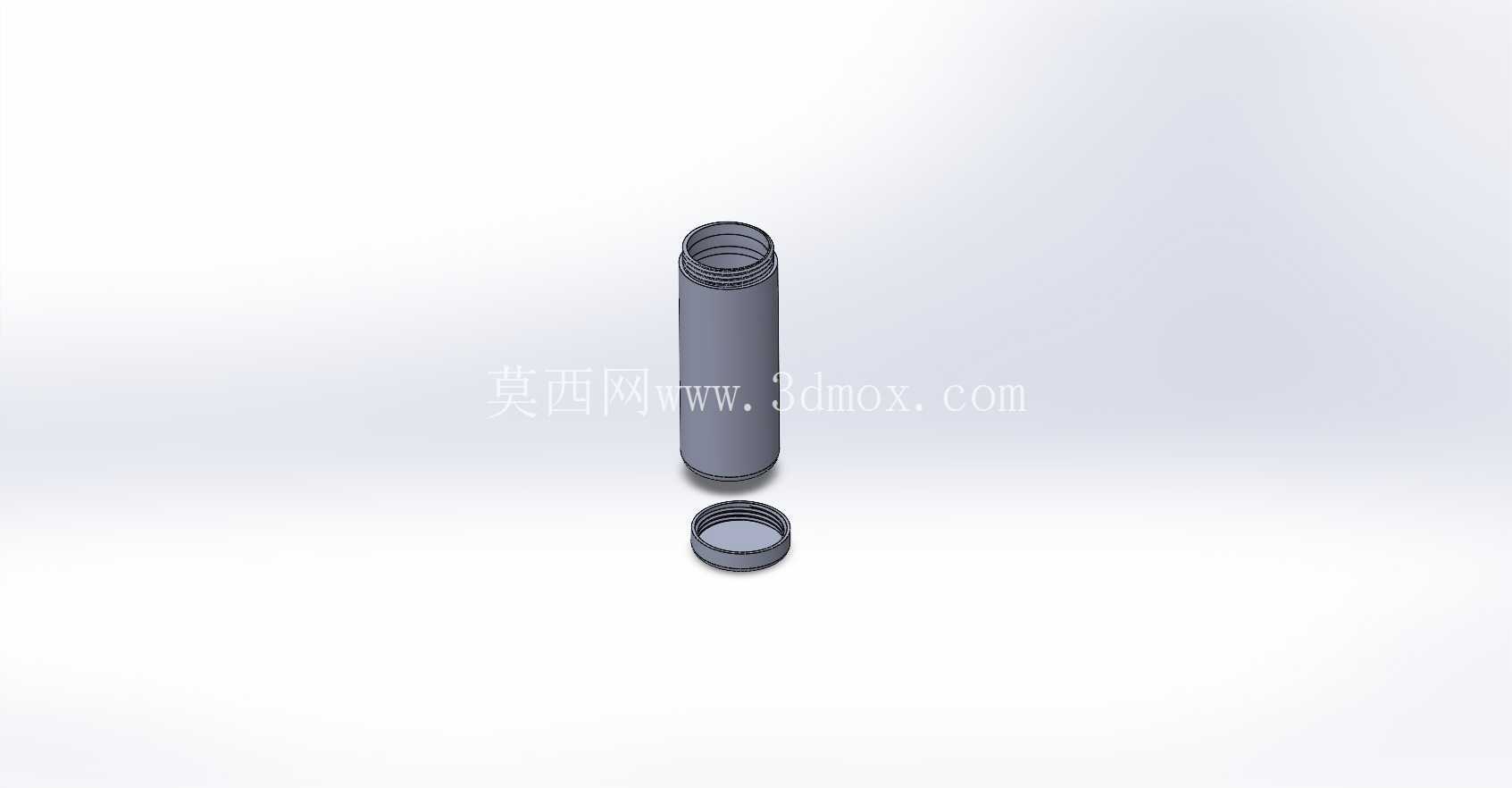

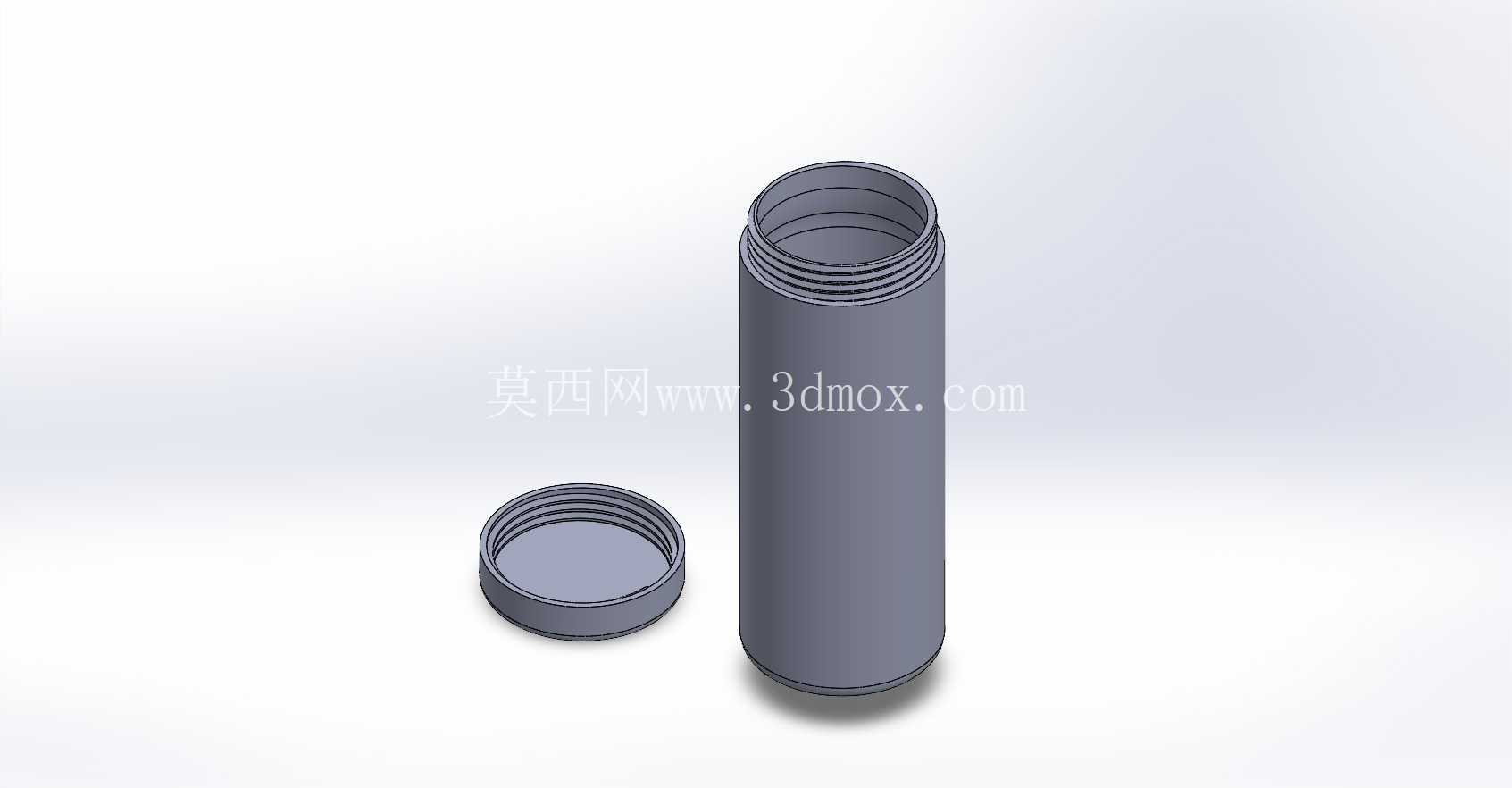

　　日常工业与民用场景里，带螺纹密封的圆柱形容器一直是小尺寸物料收纳、介质存储的常用结构，这次完成的这套带配套旋盖的筒体结构，适配230毫米长度规格的腔体，端盖配合直径做到95毫米，刚好匹配常规手持操作的施力范围，不管是车间里存放小型加工配件、实验场景存储固态试样，还是民用场景收纳零散小物件，都能适配对应的使用需求。从结构设计逻辑来看，筒体部分采用等壁厚圆柱结构，外壁没有多余的凸起结构，一方面是降低铸造或者注塑成型时的壁厚不均风险，避免冷却过程中出现缩痕、变形，另一方面光滑的外壁也方便后续做表面处理、标识印刷，甚至在外部加装固定卡扣、绑带结构的时候，没有结构干涉。

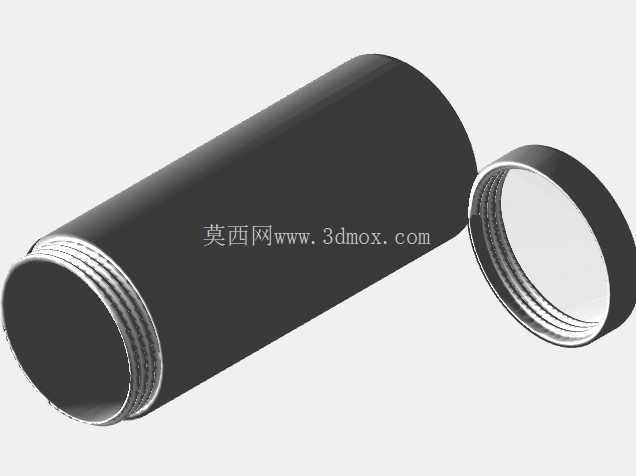

　　筒体上端的外螺纹采用标准梯形牙型，牙距设置兼顾了旋合速度和密封压紧力，不需要旋转太多圈数就能完成端盖的锁紧，同时牙型的接触面积足够大，配合端盖内侧的密封槽加装密封圈之后，就能实现基础的防尘、防泼溅密封效果，应对日常非压力存储的场景完全够用。端盖部分做了内凹的螺纹配合面，盖体边缘做了微小的外翻边，一方面是提升端盖的结构刚度，拧紧的时候不会因为手部施力出现边缘变形，另一方面外翻边也能作为手部施力的着力点，不需要额外加滚花结构，就能让操作人员带着薄劳保手套的时候也能顺利拧开或者拧紧端盖，不会出现打滑的问题。端盖的顶面做了微弧过渡，没有尖锐的棱角，既避免了使用过程中磕碰划伤的风险，也让成型过程中材料的流动更顺畅，减少拐角处的应力集中。

　　从安装边界来看，整个筒体的最大外径就是螺纹段的大径95毫米，总长度230毫米，底部做了5毫米厚度的平底结构，放置在平面上的时候可以保持直立，不需要额外的支撑底座，如果需要固定在设备机架或者墙面支架上，只需要配套对应直径的管卡就能完成固定，不需要在筒体上额外加工安装孔，不会破坏筒体的整体密封性。在实际应用场景里，这类结构如果采用金属铸造工艺生产，可以用来存放机加工用的小型合金钻头、丝锥等易损刀具，螺纹密封结构可以避免切削液、车间粉尘进入容器内部弄脏刀具，导致刃口锈蚀；如果采用食品级塑料成型，也可以用来存放散装的干货、小型零配件，旋合式的端盖开合方便，反复使用也不会出现卡扣断裂的问题。设计过程中特意把螺纹的起始端做了导向倒角，不管是手工旋合还是自动化设备装配端盖，都能快速对准螺纹，不会出现错牙、滑牙的问题，筒体底部和侧壁的过渡位置做了R3的圆角过渡，一方面是降低成型时的应力集中，避免受外力撞击的时候拐角处开裂，另一方面圆角过渡也让容器内部没有清洁死角，用来存放需要定期清洁的物料时，擦拭内部会更方便。另外整个结构没有采用复杂的抽芯、侧孔结构，不管是采用铸造工艺开模还是注塑工艺开模，都能采用简单的两板模结构完成生产，模具结构简单，加工成本低，量产的时候成品率也更高。

　　筒体的壁厚设置为3毫米，端盖的壁厚设置为2.5毫米，在保证整体结构刚度的前提下，尽可能控制了整体的重量，空容器拿取的时候不会有过重的手感，装满常规密度的小物件之后，整体重量也在单手持握的舒适范围内。考虑到实际使用中可能出现的堆叠需求，端盖顶面的微弧弧度和筒体底部的凹槽做了匹配设计，多个相同规格的容器堆叠放置的时候，上层容器的底部可以嵌入下层端盖的定位区域，堆叠的时候不会轻易滑落，提升仓储或者桌面摆放时的空间利用率。螺纹配合的间隙控制在0.1毫米，既保证了旋合过程的顺畅，不会出现卡滞的问题，也不会因为间隙过大导致端盖出现晃动，配合密封圈之后，即使容器不小心倾倒，内部存放的液态或者粉状物料也不会轻易泄漏。
