开放式框架高尔夫球车底盘结构设计

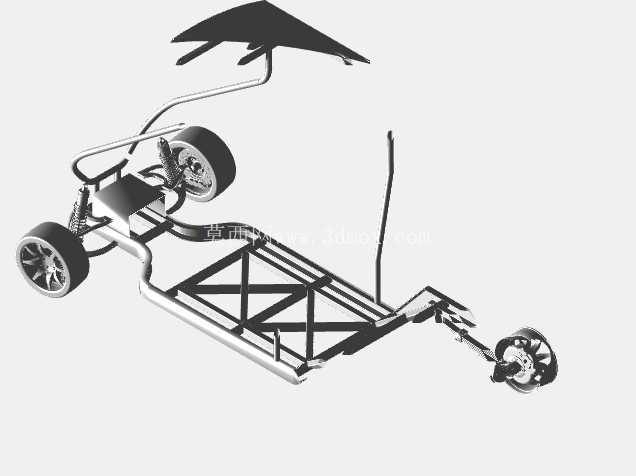

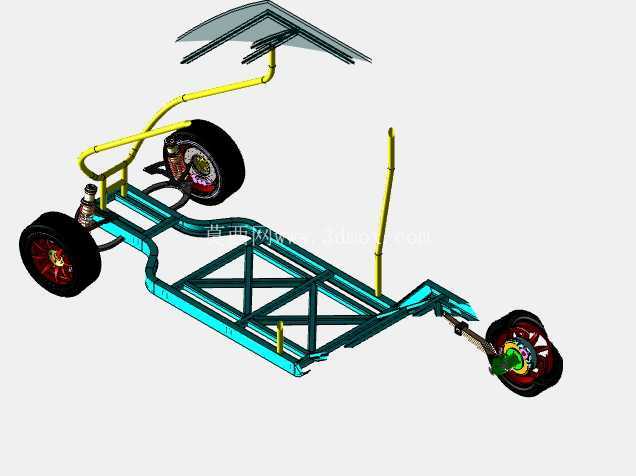

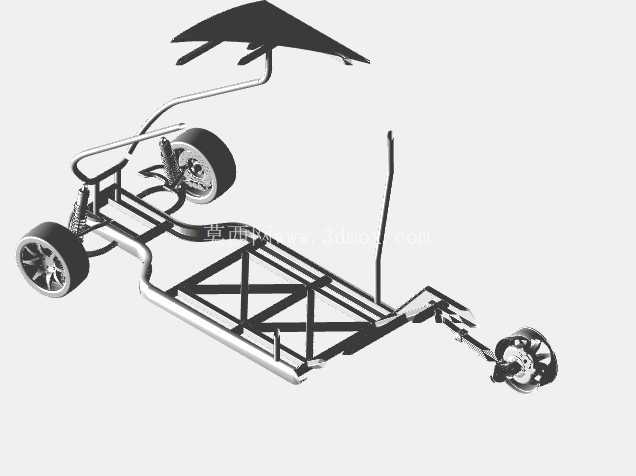

　　这套三维结构聚焦非道路场地内使用的低速载人代步载具底盘，核心服务于高尔夫球场内球员与球具转运、大型度假村园区接驳、封闭社区短途通行、景区观光代步等场景，区别于常规道路行驶车辆，这类场地代步车对低速稳定性、转向灵活性、上下车便捷性的优先级远高于高速行驶性能。从结构呈现来看，设计采用了开放式管架焊接底盘作为承载主体，没有采用常规乘用车的承载式车身结构，这种设计一方面能大幅降低整车自重，减少场地内行驶的能耗，另一方面管架结构的加工门槛更低，后期维护更换局部构件的成本也更低，适配场地内小批量生产、高频次使用后易损件快速更换的实际需求。

　　尺寸参数上，整车长度控制在4000mm，高度1800mm，离地间隙190mm，轴距3065mm，这个尺寸边界是经过多轮场景适配调整的：4米的整车长度能在球场狭窄的球道转弯处灵活掉头，不会碾压草坪边缘；1800mm的总高度包含了顶部遮阳棚的安装位，能保证1.9米身高的驾乘人员在棚下乘坐不会碰头，同时遮阳棚采用单立柱后支撑结构，没有在乘员前方设置遮挡立柱，既保证了驾乘人员的前方视野，也方便球员从侧面上下车取放球包；190mm的离地间隙刚好适配球场内略有起伏的草坪路面、园区内的小型减速带，不会因为离地过高导致整车重心上移影响过弯稳定性，也不会因为离地过低剐蹭场地内的路缘石；3065mm的轴距设置，前后轴荷分配控制在45:55的区间，后置动力布局下后轮作为驱动轮能获得足够的抓地力，在草坪湿滑的状态下也不会出现驱动轮打滑刨损草皮的问题。行走部分的设计也完全贴合场地使用需求，前桥采用断开式转向结构，转向节直接连接在管架前端的安装支座上，转向拉杆的布置预留了足够的转向角度，最小转弯半径能控制在4米以内，满足狭窄球道的转向需求；悬架部分采用螺旋弹簧配合筒式减震器的结构，没有使用复杂的多连杆悬架，一方面是因为场地内行驶车速普遍不超过25km/h，简单的滑柱式悬架足够过滤草坪路面的小幅颠簸，另一方面结构简单的悬架系统后期维护不需要复杂的专用工具，场地运维人员经过简单培训就能完成减震器、摆臂胶套的更换。

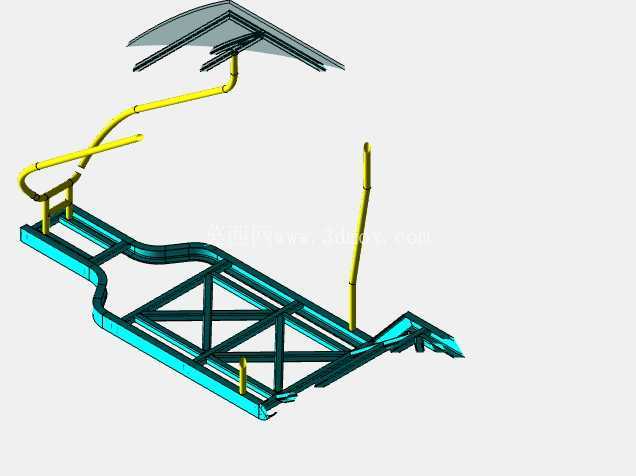

　　底盘中部的框架采用交叉筋的管架焊接结构，这个区域是电池组与储物平台的安装位，交叉筋结构能在管材壁厚较薄的情况下提供足够的抗扭刚度，避免车辆在起伏路面行驶时车架出现扭转变形，导致车门、顶棚等附属部件出现异响或者卡滞；框架两侧预留了脚踏板的安装位，乘员上下车时不需要大幅度抬腿，适配不同年龄层的使用需求。后部的动力安装位预留了足够的安装空间，既可以适配铅酸电池组搭配直流低速电机的低成本动力方案，也可以更换为锂电池搭配交流电机的长续航方案，安装接口做了通用化设计，不需要改动主框架就能完成动力系统的升级替换。

　　前部的转向立柱安装位预留了仪表、方向机的安装孔位，没有设计封闭的前舱结构，一方面能减少整车的迎风面积降低低速行驶的风阻，另一方面日常检查转向机构、刹车管路的时候不需要拆卸覆盖件，运维效率更高。顶部遮阳棚的支撑结构从底盘后部框架直接延伸上来，没有在乘员舱侧面设置额外的支撑立柱，既避免了立柱遮挡驾乘人员观察球道落点的视线，也方便在侧面加装球包固定架，放置全套高尔夫球具的时候不会因为立柱遮挡出现取放不便的问题。刹车系统的布置采用四轮鼓式结构，对于最高车速不超过25km/h的场地车辆来说，鼓式刹车的制动力足够满足需求，而且鼓式结构的密封性能更好，能避免球场内的草屑、灰尘进入刹车机构导致制动卡滞，减少日常清理维护的频次。整个底盘的所有安装孔位都做了标准化设计，附属部件比如座椅、遮阳棚、储物架、球包架都采用螺栓连接的方式固定在主框架的预留孔位上，不需要现场焊接，用户可以根据自身的使用需求选装不同的附属配置，比如用作景区观光时可以加装多排座椅，用作球场作业时可以加装球具固定架、沙箱、草坪修补工具的挂载位，不需要重新设计主框架结构。
