左旋交互捻钢丝绳结构三维数模

项目分类:通用五金配件 发布时间:2026-06-01 ID:1172017
  • 左旋交互捻钢丝绳结构三维数模

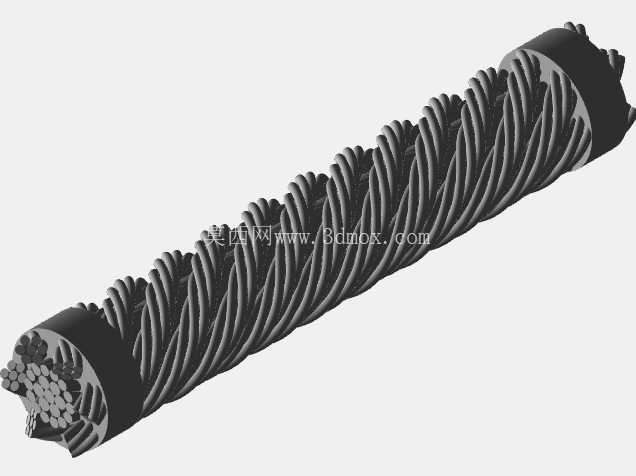

在起重吊装、矿山提升、船舶系泊、索道运输这类重载牵引场景里,钢丝绳是核心受力构件,其捻向、捻距、股绳排布直接决定了整绳的破断拉力、抗旋转性能与疲劳寿命,本次构建的左旋交互捻钢丝绳数模,完全还原了多层股绳捻制的真实结构,可直接用于索具受力仿真、配套卷筒绳槽匹配校核、牵引系统干涉检查等工程场景。

从结构设计逻辑来看,交互捻(即兰格捻)的核心特征是绳股的捻向与整绳的捻向相反,这种结构的优势在于钢丝绳受力时自身的旋转力矩更小,不会像同向捻钢丝绳那样在自由端出现严重的打扭、散股问题,非常适合用于单绳起重、垂直提升这类对防旋转有要求的工况。数模构建时,先完成中心股的钢丝排布:中心采用单根直钢丝作为芯股支撑,外层围绕芯股排布6根填充钢丝,保证内层结构的圆度,避免外层股绳捻制后出现局部凸起、应力集中的问题;外层股采用西鲁式结构,即股内同层钢丝直径一致,外层钢丝直径大于内层,这种结构的外层钢丝更粗,耐磨性能更好,适配频繁绕过滑轮、卷筒的反复弯折工况。

捻制参数的还原是建模的核心难点,数模严格按照左旋交互捻的捻距比例设置螺旋参数:整绳捻距取绳径的6.5倍,单股捻距取股径的10倍,这个参数区间是工程中起重类钢丝绳的常用取值,既保证了绳股之间的贴合紧密性,不会在受拉时出现层间窜动,又不会因为捻距过小导致钢丝弯曲应力过大,降低整绳的疲劳寿命。建模时每根钢丝都做了连续螺旋扫掠,股与股之间保留0.1倍钢丝直径的装配间隙,完全模拟实际生产中捻制后的接触状态,不会出现模型干涉导致的仿真报错问题。

从安装适配边界来看,该钢丝绳模型可直接匹配标准槽型的起重卷筒与滑轮:绳槽半径取绳径的0.53倍,绳槽深度取绳径的0.3倍,匹配时可直接导入装配环境,验证钢丝绳偏角是否符合规范——通常钢丝绳进出卷筒的偏角不能超过3.5度,否则会出现咬绳、跳绳问题,通过数模的动态装配模拟,可提前校核卷筒长度、滑轮安装位置是否满足偏角要求,避免现场安装时出现结构干涉。

在实际工程应用中,这类左旋交互捻钢丝绳常与右旋钢丝绳配对使用,用于双绳起升机构,抵消两根绳的旋转力矩,保证吊重升降过程中不会出现自旋扭转;在索道牵引场景中,这种结构的钢丝绳抗横向振动性能更好,在大跨度牵引时不会因为风载、载荷波动出现剧烈的绳体扭动。数模完整还原了绳端的固定段结构,即端部通过压套将所有股绳压实固定的部分,这部分在做绳端固定受力分析时非常关键,可直接用于模拟压套与钢丝绳的接触应力,验证压套长度、压接力是否满足破断拉力要求。

从结构特性来看,交互捻钢丝绳的缺点是柔性比同向捻稍差,弯折时的钢丝应力更大,所以建模时特意还原了钢丝之间的接触弧面,在做疲劳仿真时可准确计算每根钢丝的弯曲应力幅值,预判钢丝绳在反复弯折工况下的使用寿命,为滑轮直径选型提供依据——通常起重用钢丝绳匹配的滑轮直径不能小于绳径的20倍,通过数模的弯折模拟,可直观看到不同滑轮直径下钢丝的应力分布,避免选型过小导致钢丝绳过早断丝失效。

不同于简化的圆柱式钢丝绳模型,该数模完整还原了每一层钢丝的排布与捻制形态,在做渲染、装配动画时可清晰展示钢丝绳的结构细节,也可直接导入有限元软件做层间接触应力分析,验证不同载荷下绳股之间的挤压应力是否超出钢丝的屈服强度,为钢丝绳选型、结构优化提供精准的数模支撑。在矿山提升场景中,这类钢丝绳还要承受冲击载荷,数模的实体结构可准确模拟冲击载荷下的应力波传递,预判绳端连接位置的应力集中点,为缓冲装置的设计提供参考。
