带散热模组的嵌入式计算核心装置结构设计

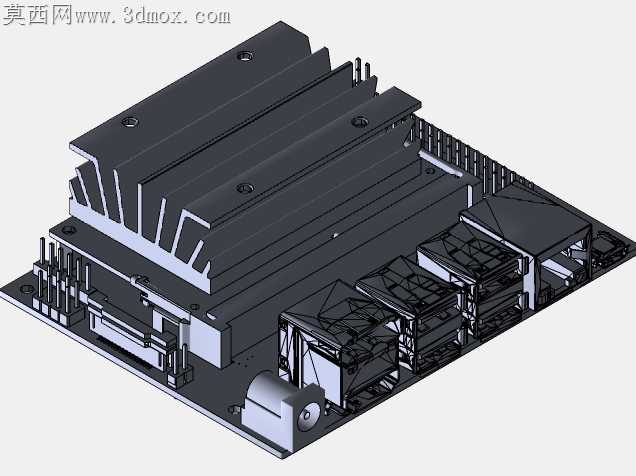

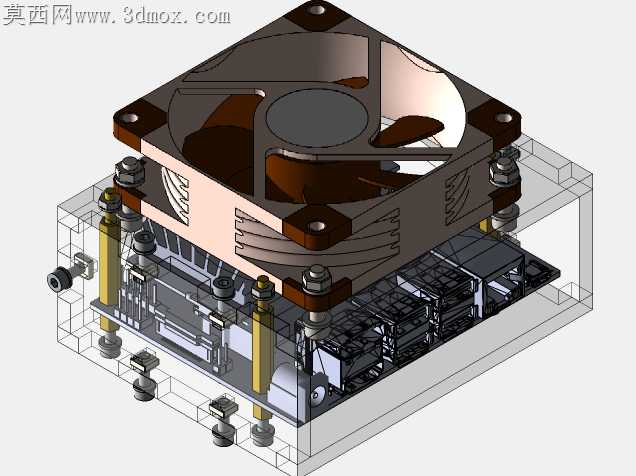

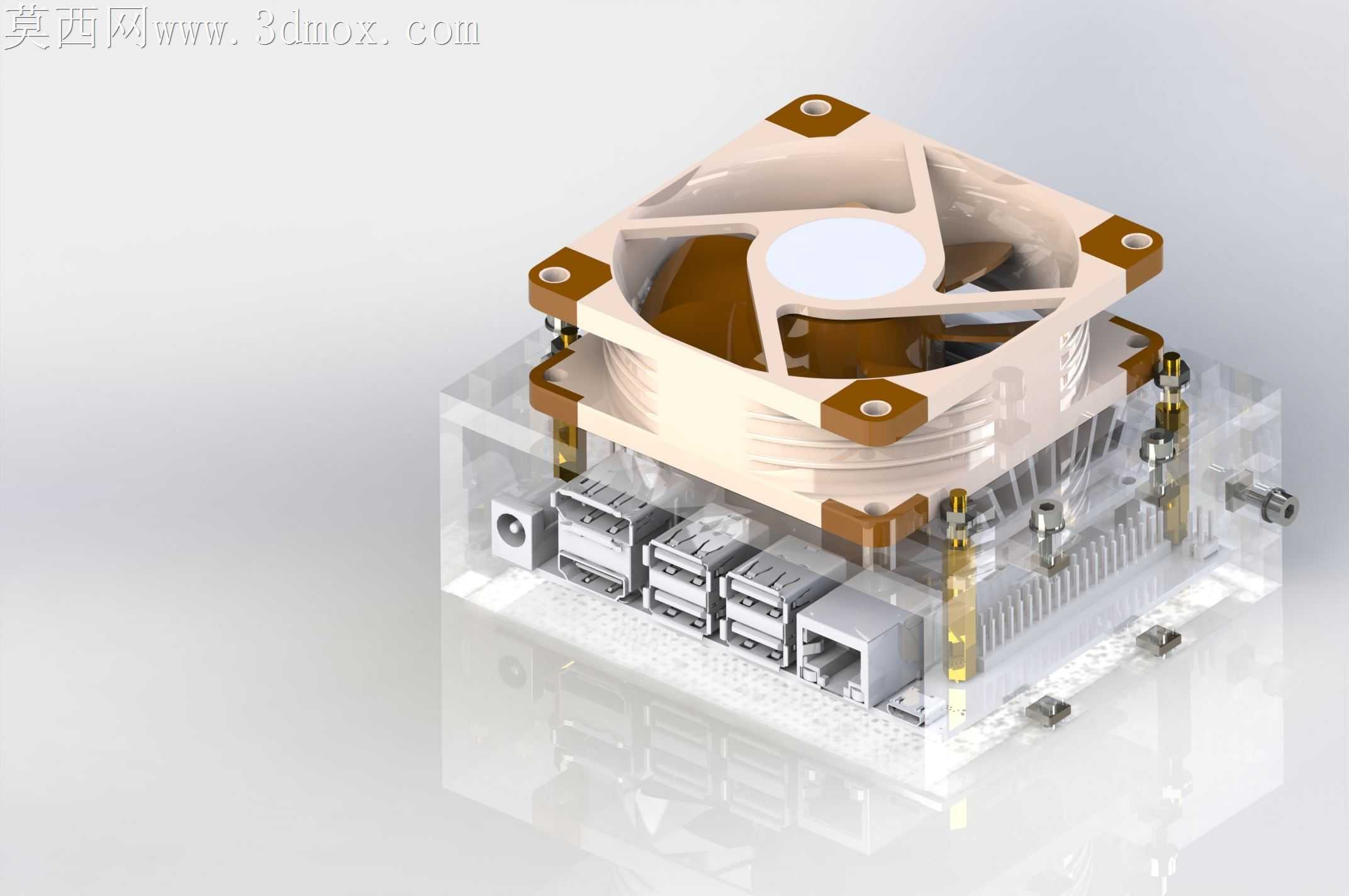

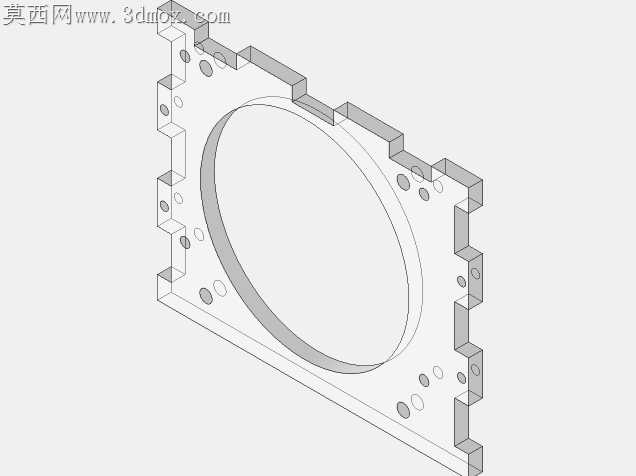

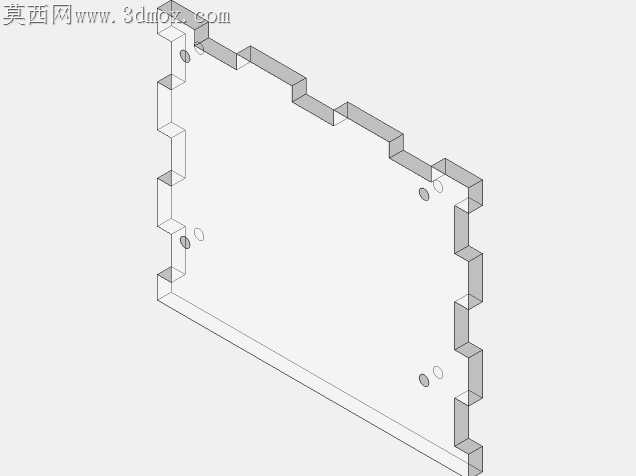

嵌入式计算设备长期在密闭机柜内运行时，散热鳍片与核心发热芯片的接触间隙、风扇震动传导到板载接口的松动隐患，是批量加工装配阶段最容易被忽略的落地痛点。这套装置的固定铜柱没有采用常规的通长螺纹设计，靠近风扇端的柱体做了直径收窄的台阶结构，装配时风扇四角的减震胶圈可以直接卡入台阶位，不需要额外加装平垫弹垫，既压缩了整机垂直方向的堆叠高度，又能把风扇运转时的高频震动隔绝在胶圈层，避免长期震动导致板侧USB、网口等接插件的焊脚出现疲劳开裂。透明壳体的侧壁接口开孔没有做常规的直边冲切，每个开孔边缘都预留了0.15mm的内凹导向斜角，加工时哪怕壳体注塑存在轻微的收缩变形，外接插头插入时也能顺着斜角滑入对位，不会出现接口对位偏差插不进的问题。散热鳍片和下方PCB板的间距控制在2.2mm，鳍片底部没有做全平面打磨，对应板上电容、电感的凸起位置专门铣出了避让沉槽，不需要在鳍片和芯片之间垫过厚的导热垫来抬升高度，导热路径的热阻能降低近三成。风扇的扇叶做了不等距切角处理，相邻扇叶的夹角差控制在3度以内，不会在特定转速下产生共振啸叫，扇框和鳍片的接触位置贴了一圈薄泡棉，避免气流从缝隙处漏流，能让全部风压集中吹过鳍片的散热齿间隙。板侧的固定螺丝孔全部做了下沉式铜嵌件预埋，不用直接在透明塑料壳体上攻丝，反复拆装维护也不会出现滑牙问题，嵌件和塑料结合的位置做了滚花防滑结构，注塑时嵌件和塑胶的结合力足够，不会出现拧螺丝时嵌件跟着转动的情况。壳体底部的散热格栅没有做等宽通槽，靠近鳍片进风侧的槽宽略大于出风侧，能引导气流顺着鳍片齿道形成稳定的层流，不会在壳体内形成乱流导致散热效率打折扣。
