加湿器用压铸成型壳体结构设计

日常接触的桌面型加湿器，其内部核心雾化组件、储水腔衔接结构都需要稳定的外壳承托，这类壳体如果采用薄壁注塑方案，长期处于高湿环境下容易出现接缝处形变、装配位松脱的问题，尤其是带侧出雾导向结构的机型，出雾通道的角度偏差会直接导致凝水回流浸湿内部电路板，因此不少面向商用场景的小型加湿器会选用压铸工艺制作核心承托壳体，兼顾结构强度与成型精度。

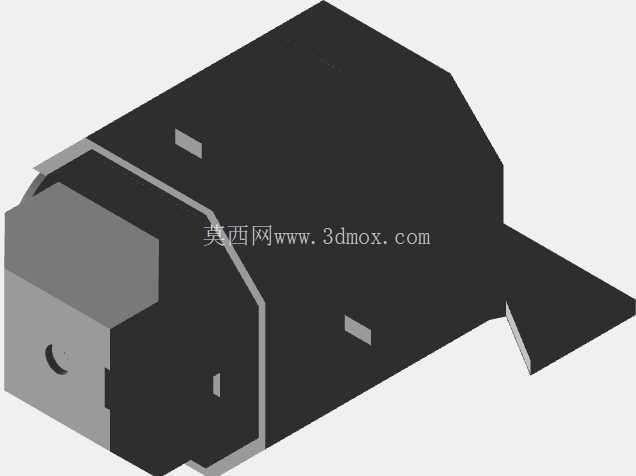

从结构设计逻辑来看，这个壳体采用了多段折角的封闭腔体造型，主体腔体预留了雾化模块的安装沉位，前端的圆形开孔是出雾通道的对接位，开孔边缘的小缺口是为了避让雾化片的接线端子，避免装配时压线导致的接触不良。侧面延伸出的片状结构是安装固定耳，上面预留的两个小矩形槽是卡扣位，不需要额外打螺丝就能和外部的塑料装饰壳完成卡接，装配效率比全螺丝固定提升近四成，同时也减少了螺丝孔位的密封点，降低高湿环境下的渗水风险。

在实际生产适配环节，压铸模的分型面设置在壳体最大轮廓的折角位置，能最大程度减少抽芯结构的数量，侧面的固定耳因为和主体腔体存在一定角度差，采用了侧向抽芯的结构来成型，避免脱模时出现结构拉伤。壳体的壁厚控制在2.2mm，既保证压铸时铝液或者锌液的充型流畅性，不会出现冷隔、缺料的缺陷，也能控制整体零件重量，不会让整机重量超出桌面放置的合理范围。腔体内部的加强筋没有采用满布的设计，而是沿着雾化模块的安装位周边布置，既提升了安装位的结构强度，避免长期受雾化片振动影响出现开裂，也不会因为筋位过多导致压铸时出现积气、缩孔的问题。

从安装边界来看，这个壳体的整体轮廓适配0.8L-1.2L容量的桌面加湿器，主体腔体的尺寸刚好容纳常规的20mm直径雾化片及配套的水位检测浮子，前端出雾口的中心高度距离安装底面72mm，刚好匹配常规桌面加湿器的出雾高度要求，不会因为出雾位置过低导致雾气直接打在桌面形成积水。侧面固定耳的伸出长度为18mm，卡接槽的尺寸为4mm*2mm，和常见的ABS材质外罩卡扣尺寸完全兼容，不需要额外修改外罩的模具就能完成适配。

在实际应用场景中，这类压铸壳体除了家用桌面加湿器，也能适配小型车载加湿器、工业小型点位加湿装置的核心结构承托，因为金属材质的导热性比塑料更好，雾化片工作时产生的少量热量可以通过壳体快速散出，能延长雾化片的连续工作时长，不会因为局部过热导致雾化片寿命缩短。壳体表面不需要做额外的喷涂处理，压铸成型后的亚光金属表面本身就具备一定的抗腐蚀能力，长期接触加湿产生的弱酸性凝水也不会出现锈蚀问题，比普通塑料壳体的使用寿命长2-3倍。

设计过程中也充分考虑了压铸生产的工艺性，所有转角位置都做了R0.8的圆角过渡，避免压铸时出现应力集中导致的零件开裂，也能让金属液充型时流动更顺畅，减少成型后的飞边打磨工作量。壳体的开口边缘做了0.5mm的止口设计，和上盖装配时可以直接嵌入止口位，配合一圈薄硅胶圈就能实现腔体的密封，避免储水腔的水渗入电路安装区，不需要额外涂密封胶，降低了装配工序的复杂度，也方便后续的维修拆解。
