紧凑式螺旋流道BPZ-02热交换装置

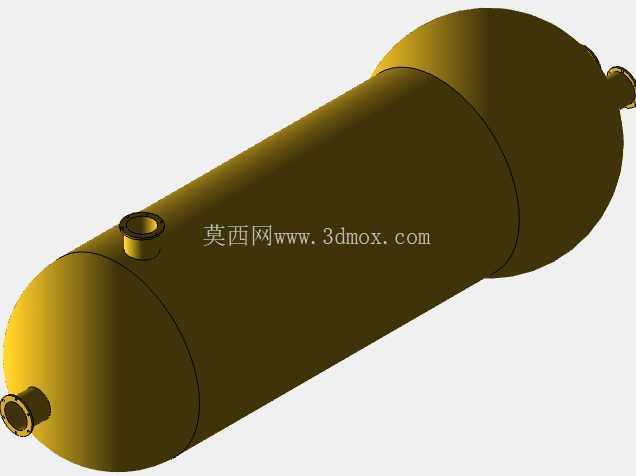

　　这款换热装置采用卧式圆柱壳体布局，两端采用快开式端盖结构，壳体两端预留标准管接口，可直接对接工业管路系统，安装时需预留壳体轴向15%的抽芯检修空间，径向预留不小于壳体直径20%的操作空间，适配小空间安装场景下的换热需求。其核心换热区采用多组并行螺旋扭曲流道设计，区别于传统直管列管换热器的平直流道，螺旋结构可让冷热流体在流道内持续形成径向扰动，打破管壁处的流动边界层，即便在低流速工况下也能维持较高的换热效率，同时流道内无流动死区，可降低流体中杂质沉积堵塞的概率，适配含少量微小颗粒的流体换热场景。

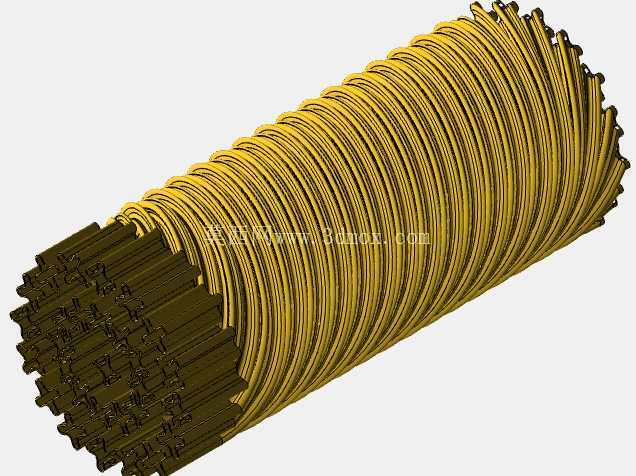

　　从结构设计逻辑来看，该装置在有限的壳体容积内最大化拓展了换热接触面积，螺旋流道沿壳体轴向连续排布，相邻流道间采用薄壁金属分隔，既保证冷热流体的完全隔离，又能降低换热过程中的热阻，壳体采用承压金属材质，可满足中低压工况下的流体输送与换热需求，端盖与壳体的密封结构采用嵌入式密封槽设计，可避免运行过程中出现流体串漏问题。在实际工业应用中，这类紧凑式换热装置可用于小型液压系统的油温冷却、精密实验设备的温控回路、小型化工流程的介质换热、新能源辅件的温度调控等场景，相比同换热功率的传统列管换热器，其整体体积可缩小30%以上，重量也有明显降低，适合对安装空间、设备自重有严格限制的集成式设备配套。

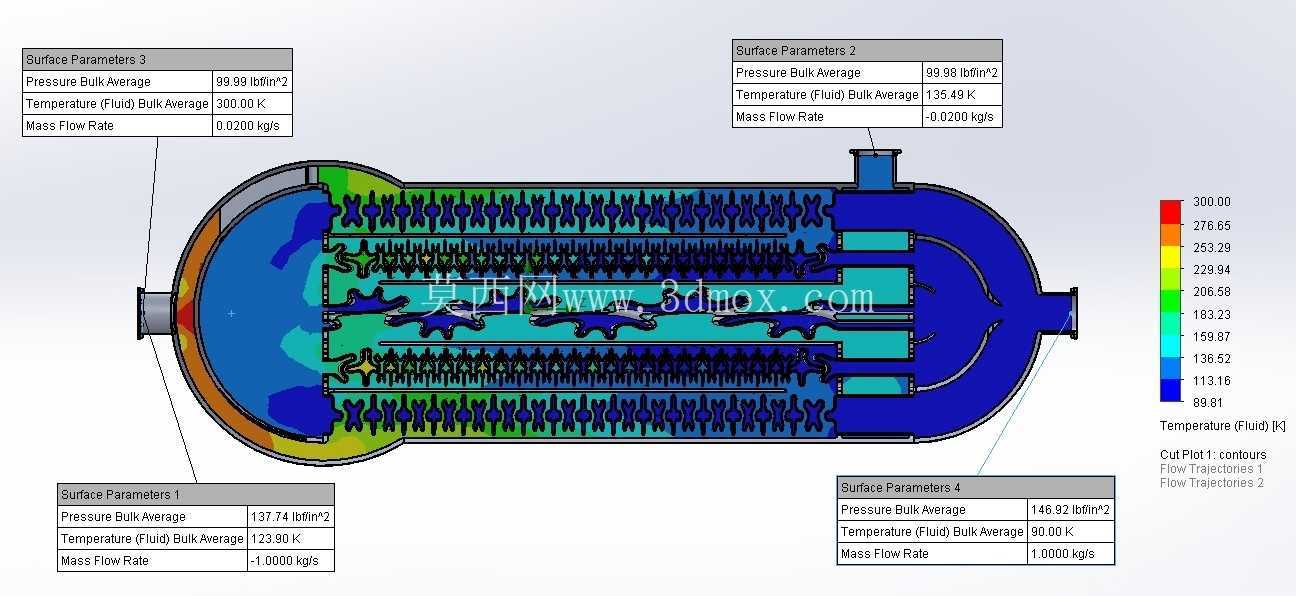

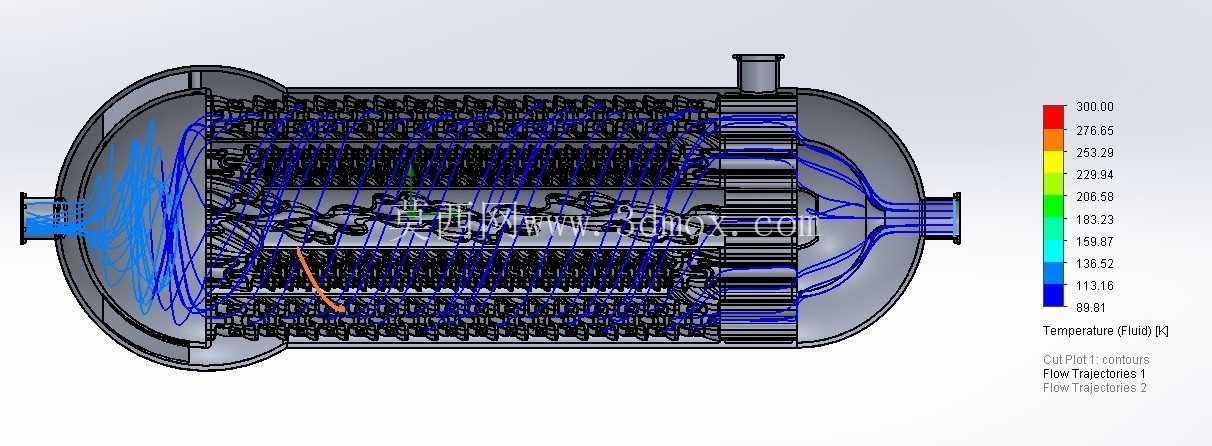

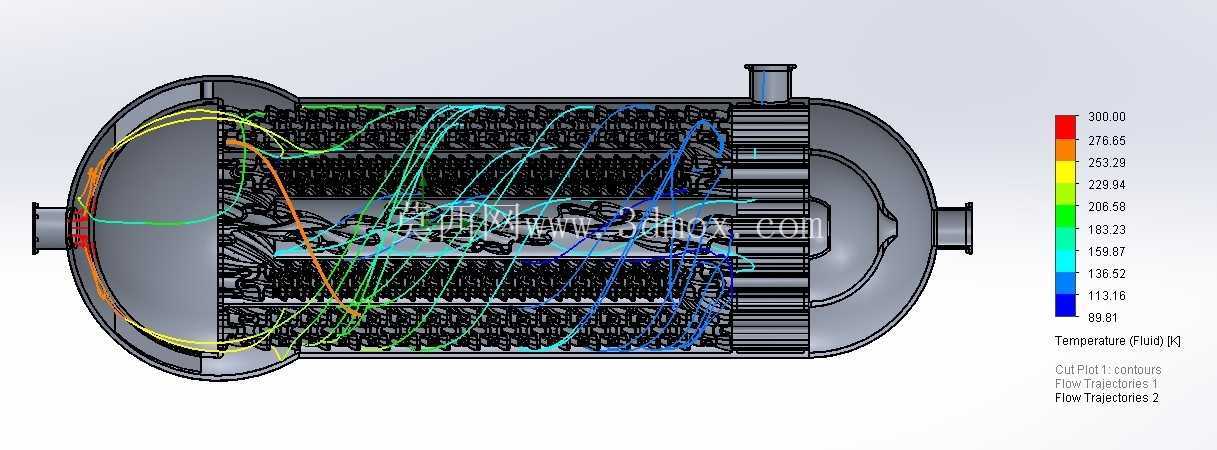

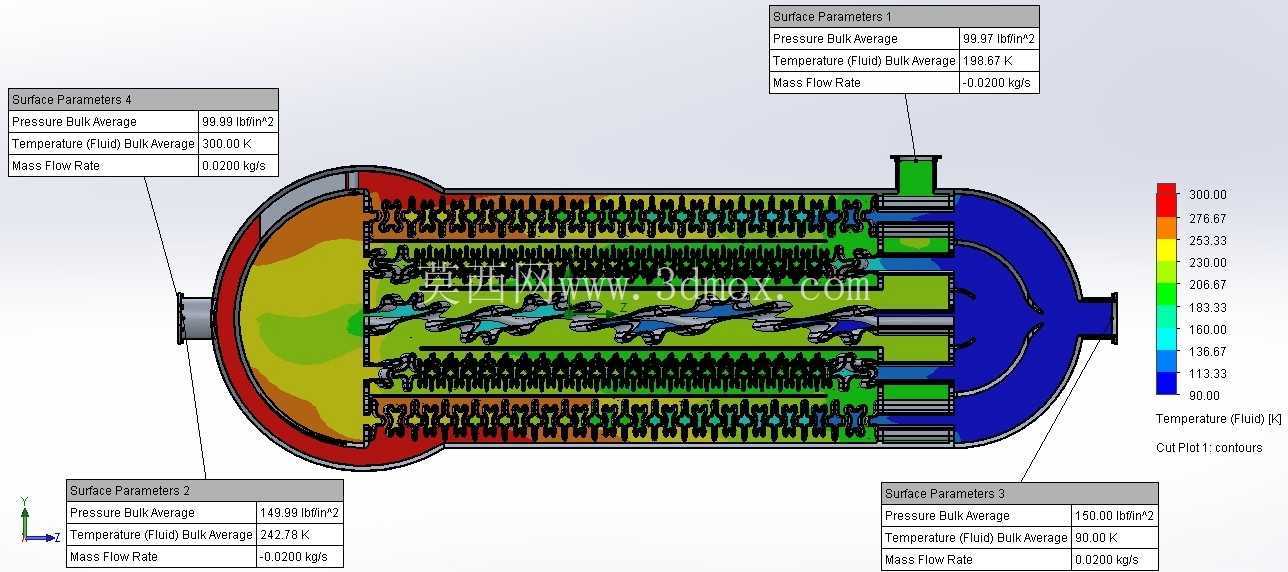

　　设计过程中针对流道的螺旋升角做了多轮优化，平衡了换热效率与流道阻力的关系，避免因流道扰动过强导致系统泵耗大幅提升，流道的扭曲角度经过流体仿真验证，可让流体在整个流道长度内维持均匀的流速分布，避免局部流速过高造成的管壁冲蚀，也能防止局部流速过低导致的换热效率衰减。壳体外部采用光滑圆弧过渡设计，无突出的结构棱角，既可以降低外部积灰，也方便后期运维过程中的外部清洁，两端的管接口采用同轴布局，可直接对接直线排布的管路，减少管路弯折带来的额外阻力。

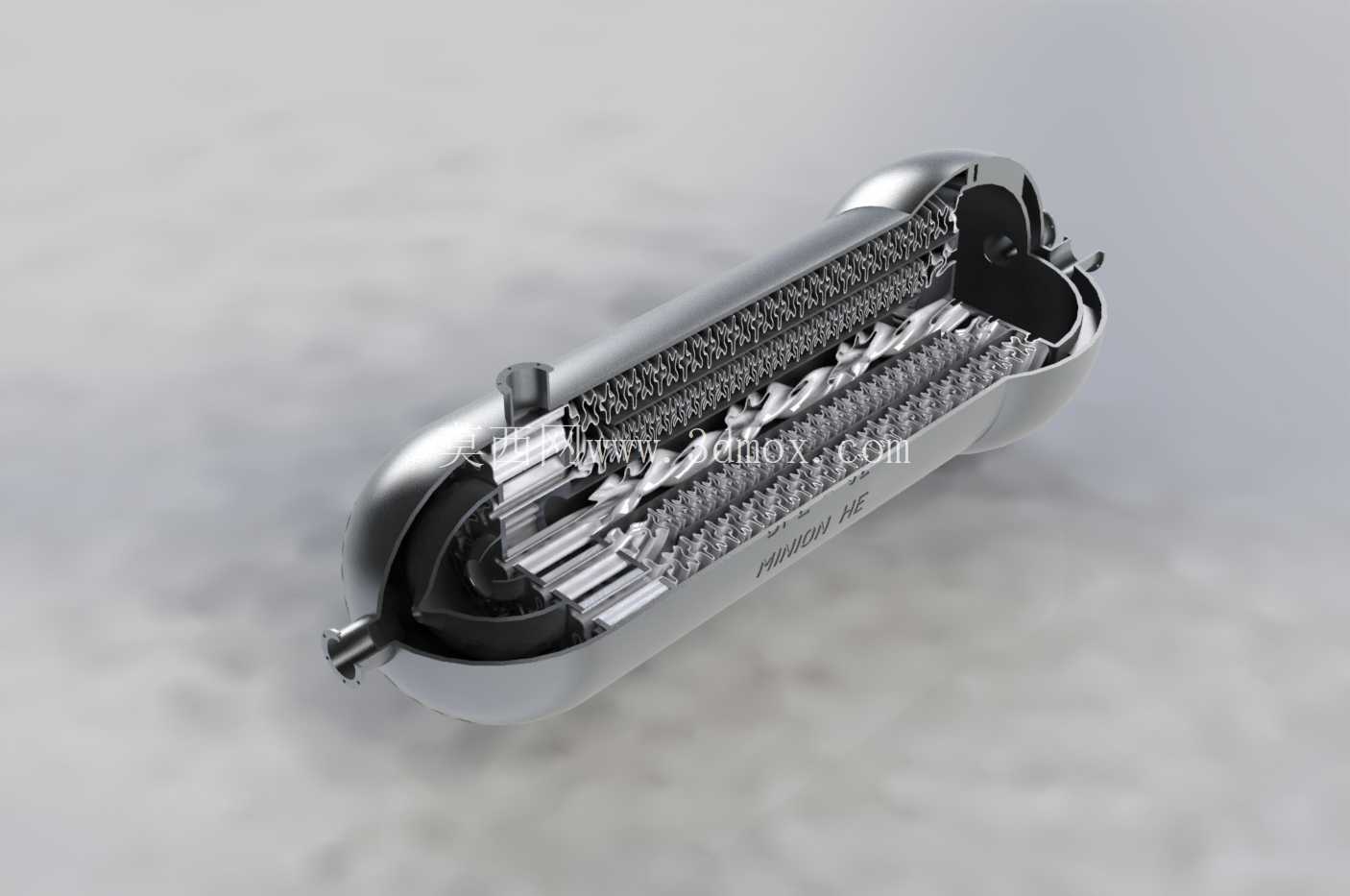

　　在安装边界上，该装置可采用卧式鞍座支撑，也可通过两端的接口做悬空固定，支撑点需避开壳体上的流道对应位置，避免局部应力过大造成壳体变形，运行过程中需保证壳体内的流体完全充满，避免出现气阻影响换热效率，端盖上预留的排气结构可在初次充液时排出内部残留空气，保证换热回路的顺畅。从结构细节来看，内部螺旋流道与壳体的连接采用整体钎焊工艺，消除了连接缝隙带来的泄漏风险，同时保证流道与壳体之间的热传导效率，端盖与壳体的连接采用快拆式卡扣结构，无需大型工具即可完成端盖拆卸，方便后期对内部流道进行检查与清洗，适配需要定期维护的流体工况。
