微型管道式水气涡轮发电装置结构设计

在分布式流体管路的能量回收场景中，这类微型水气涡轮发电装置的应用空间一直被低估，很多现场技术人员在做低功耗传感节点供电方案时，往往第一反应是外接布线或者更换大容量电池，却忽略了管路内部本身存在的富余流体动能。这款装置的核心设计逻辑，就是在不明显增加管路流阻的前提下，把管道内流动的水流、压缩空气或者混合两相流体的动能转化为电能，给管路上安装的压力传感器、流量监测模块、小型信号传输单元供电，省去布线施工的麻烦，也减少后期电池更换的运维成本。

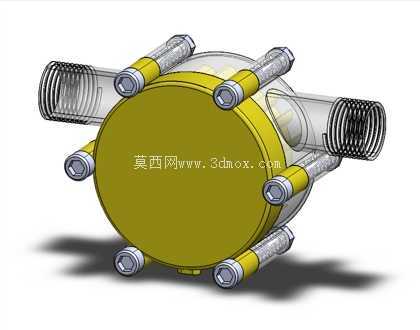

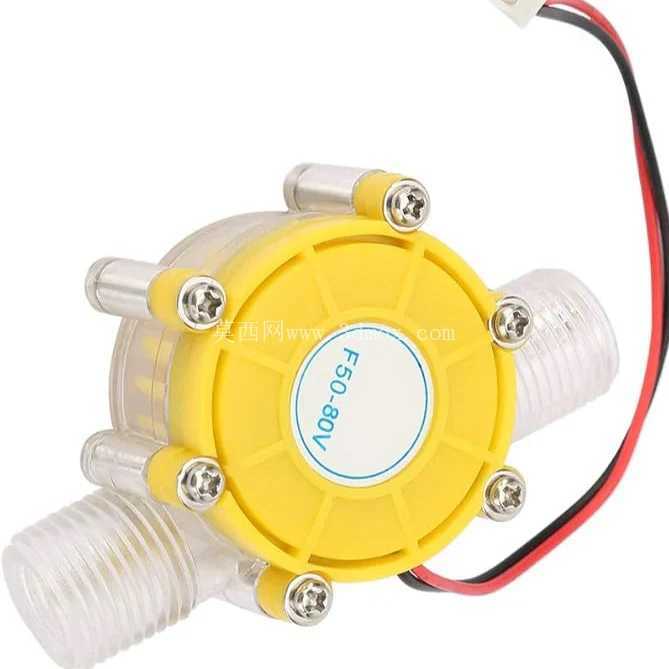

从结构设计层面看，整个装置采用对称式圆形腔体布局，主体外壳做了等强度的壁厚设计，中间的圆形端盖通过周向均匀分布的紧固件和腔体主体连接，这种排布方式一方面能保证腔体受压时的密封可靠性，不管是正压输水还是低压气路场景，紧固件的受力都能均匀分散，不会出现局部应力集中导致的密封失效；另一方面周向均布的连接点也给后期拆解维护留出了足够操作空间，不用专门定制异形工装，用常规内六角扳手就能完成拆装。装置两侧的接口采用标准外螺纹结构，能直接和现有工业管路的内螺纹接头适配，不需要额外加工转换连接件，安装时只需要在管路预留段把装置串接进去即可，接口的螺纹长度做了优化，既保证拧入后有足够的连接强度，不会因为流体脉动出现松脱，也不会因为螺纹过长导致内部流道被挤占。

内部的叶轮组件采用径向进水/进气的冲击式结构，流体从两侧接口进入腔体后，会顺着导流槽直接冲击叶轮叶片，带动叶轮和内置的微型转子组件同步转动，通过电磁感应把转动的机械能转化为电能输出。设计时特意把叶轮的叶片曲面做了圆弧过渡处理，减少流体冲击时的紊流损失，同时也能降低流体带有的微小杂质对叶片的冲蚀磨损，哪怕是带有少量细小颗粒的循环水或者含水压缩空气，也能稳定运行不会出现卡滞。腔体内部的流道做了渐扩式设计，流体冲击叶轮之后会顺着流道从另一侧接口流出，不会在腔体内部形成涡流造成额外的压力损失，经过流阻仿真验证，在常规管路流速下，整个装置带来的压降不到管路原有压力的3%，完全不会影响原有管路系统的正常工作。

安装边界上，整个装置的径向尺寸控制在常规管路通径的2.5倍以内，轴向长度和同通径的管道过滤器相当，不管是安装在狭窄的设备夹层管路，还是户外露天的输送管段，都不需要额外预留过大的操作空间。装置的外壳材质选用透明工程塑料搭配金属端盖的组合，透明部分可以直接观察内部叶轮的转动状态，现场巡检时不用拆解设备就能判断装置是否正常运行，金属端盖则负责内置发电组件的屏蔽和散热，避免外部电磁干扰影响输出电压的稳定性，也能把发电组件工作时产生的热量快速传导到外部流体中，保证长时间运行时的温度稳定。

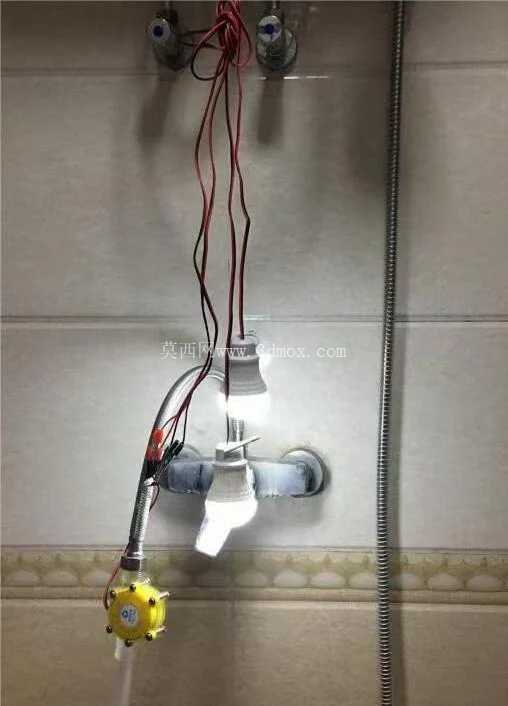

在实际选型适配时，需要根据管路内的流体类型、日常流速范围匹配对应的叶轮参数，比如纯水输送管路可以选用叶片角度稍大的叶轮，在低流速下就能获得足够的启动扭矩；压缩空气管路则可以选用密度更高的叶片材质，适应气体流速高、冲击力相对小的工况。装置的输出端预留了标准接线端口，可以直接连接整流稳压模块，给不同电压等级的低功耗设备供电，对于一些间歇性流体流动的场景，还可以搭配小容量的储能电容，在流体流动时储存电能，流体停止时维持监测设备的短时供电，完全覆盖工业现场分布式传感节点的供电需求。很多现场改造案例里，用这类微型涡轮发电装置给管网监测节点供电，能省去数百米的信号和供电布线成本，后期运维工作量也比电池供电方案减少七成以上，尤其适合那些布线难度大、后期人员巡检不便的偏远管段或者封闭设备内部管路。
