工业零件收纳箱分隔挡板结构设计

在车间工位物料存储、电商仓储分拣、实验室耗材归类这类场景里，标准尺寸的斜口塑料零件箱是普及率极高的存储载具，这类箱体本身为统一开模的标准化产品，单箱内部为完整空腔，当需要在同一个箱体内存放两种规格相近、不能混放的小型零件时，往往会出现物料混杂、分拣效率低下的问题，额外增加小规格收纳箱又会占用更多货架或导轨安装位，造成仓储空间的浪费，这款适配标准斜口零件箱的分隔挡板，就是针对这类实际使用痛点开发的配套结构件。

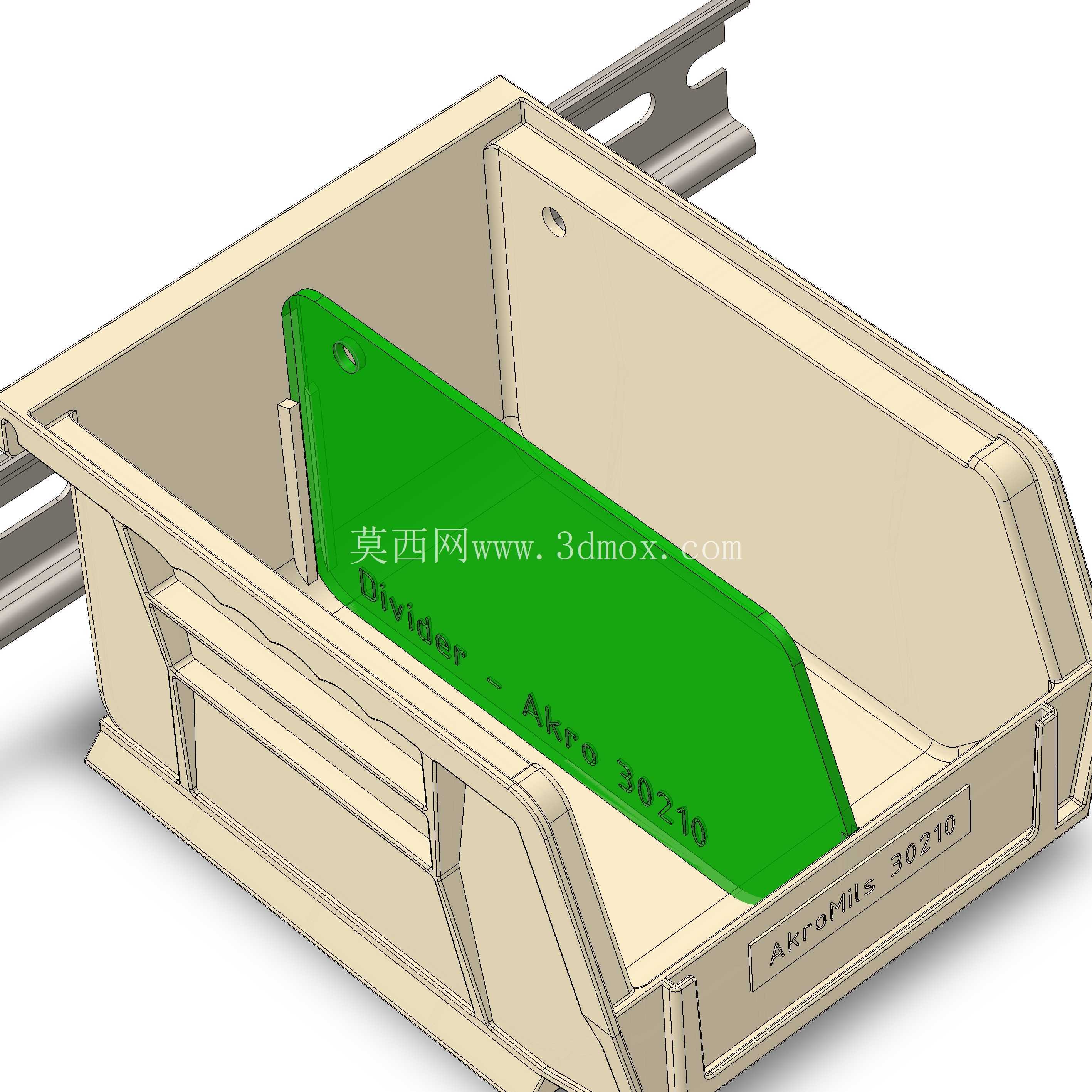

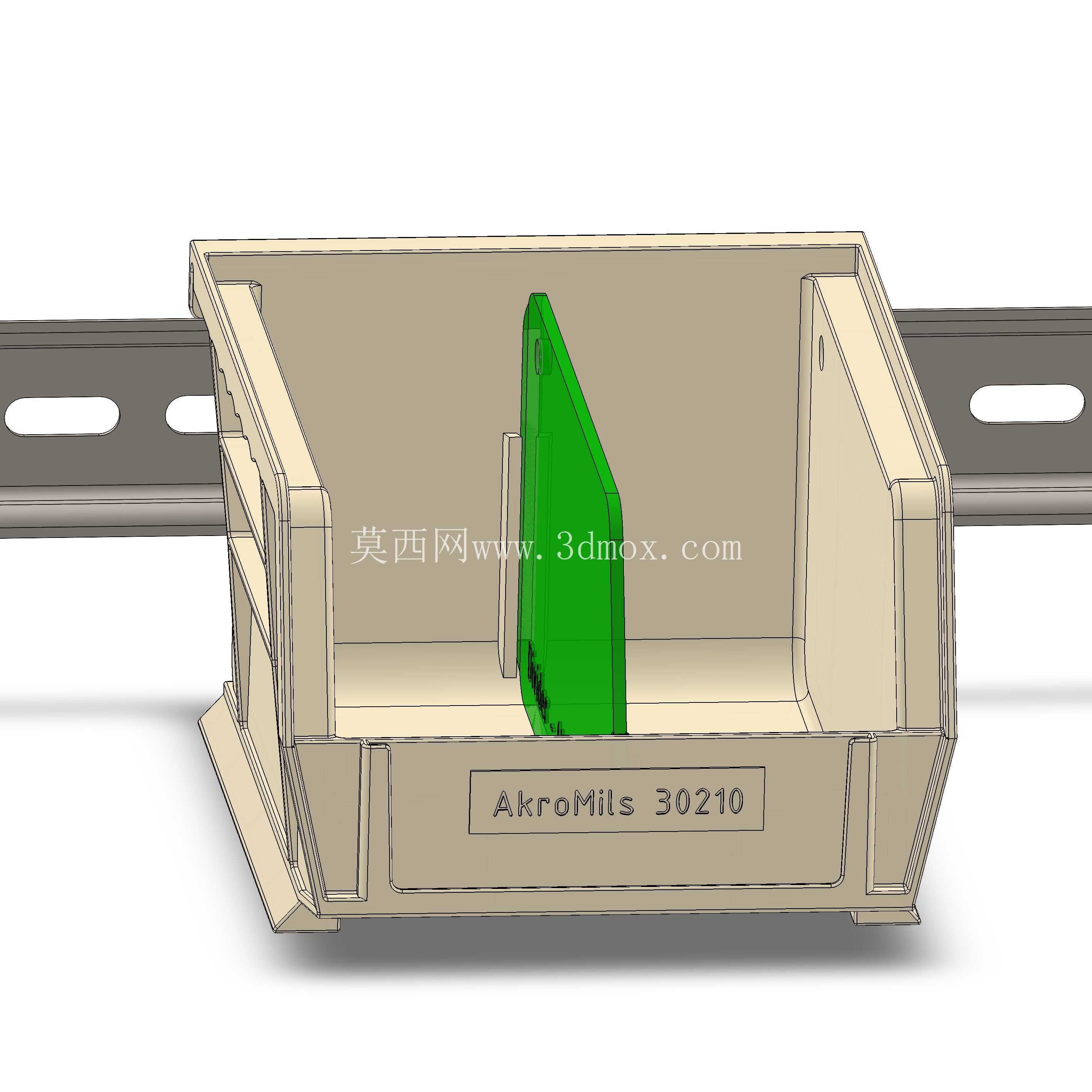

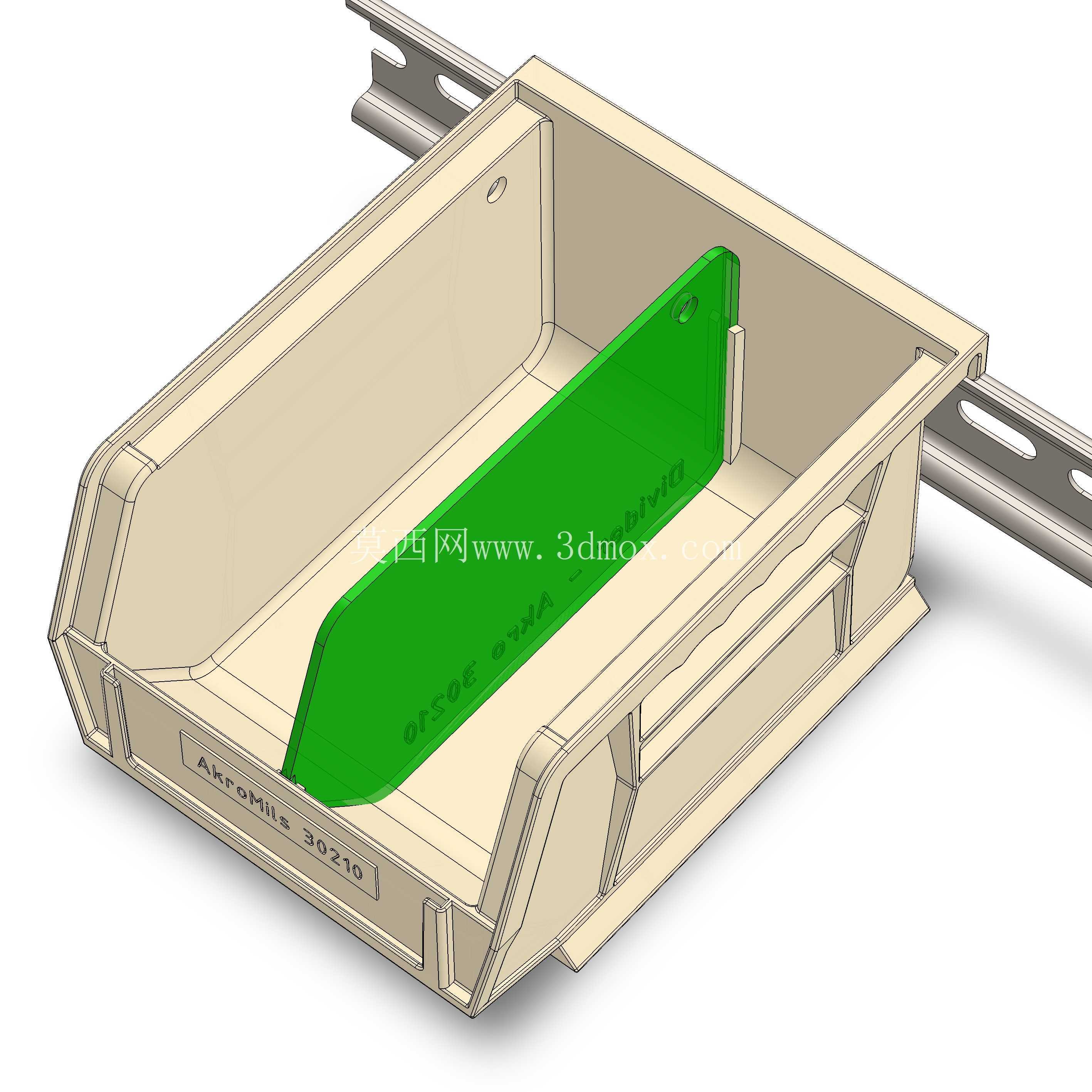

从实际安装适配性来看，这款分隔板完全匹配市面主流的Akro-Mils系列30210型号斜口零件箱的内部轮廓，挡板整体采用带微弧度的直板结构，边缘做了与箱体内壁卡槽完全契合的限位凸起，安装时不需要额外的紧固件，只需要将挡板对准箱体内侧的导向槽推入，就能实现稳固固定，不会因为箱体内物料的挤压、箱体搬运过程中的晃动出现移位或倾倒的情况。挡板的弧度设计并非装饰性结构，而是完全贴合斜口箱体前低后高的内部倾斜轮廓，安装后能与箱体底部、前后侧壁完全贴合，不存在缝隙，能够避免细小的螺丝、电子引脚、精密垫片这类小尺寸物料从挡板与箱体的间隙中漏到另一侧，真正实现单箱双仓的分隔效果。

设计过程中首先考虑的是仓储场景的耐用性需求，挡板的壁厚做了均匀化处理，整体厚度控制在既能保证结构强度，又不会过多占用箱体内部存储容积的范围，边缘位置做了圆弧过渡处理，没有尖锐的棱角，既可以避免操作人员在取放物料、调整挡板位置时被划伤，也能减少应力集中，避免在反复拆装、受到物料挤压时出现开裂的问题。挡板表面做了细微的防滑纹理处理，一方面可以提升板材的结构刚性，另一方面也方便操作人员在调整分隔位置时借力，不会因为手上沾有润滑油、切削液出现打滑的情况。

从安装边界来看，这款分隔板完全适配对应型号零件箱的内部宽度，安装后不会突出箱体上口边缘，不会影响箱体在标准DIN导轨货架上的堆叠与抽拉，也不会干扰箱体外侧标签槽的使用，当不需要分隔时，可以直接将挡板抽出，箱体即可恢复完整的单腔存储状态，灵活适配不同规格物料的存储需求。在实际生产工位应用中，这类分隔挡板可以帮助作业人员将同工序用到的两种配套零件放在同一个料箱内，比如装配工位的螺丝与对应规格的螺母、电子维修工位的同型号不同阻值电阻、质检工位的合格件与待复检件，减少工位上料箱的摆放数量，释放更多的操作空间，同时避免不同物料混放造成的错装、错拿问题，提升装配与分拣的作业效率。

结构设计上还考虑了不同使用场景的适配性，挡板上部预留了小型的挂孔结构，在不需要作为箱内分隔使用时，也可以通过挂孔将挡板挂载在工位背板的挂钩上，作为临时的小型物料导流板或者标识牌安装板使用，拓展了配件的使用场景。挡板的拔模角度完全适配注塑生产的工艺要求，不需要复杂的抽芯结构就可以实现批量开模生产，能够有效控制生产制造成本，适合作为标准零件箱的配套配件进行批量推广。在实际建模过程中，所有的配合尺寸都按照对应型号料箱的实测内壁尺寸做了公差预留，考虑到塑料件生产过程中的收缩率，挡板的外形尺寸预留了合理的安装间隙，既不会因为尺寸过大导致无法顺利装入卡槽，也不会因为尺寸过小出现安装后松动旷量的问题，保证不同批次生产的挡板都能顺畅安装到对应规格的料箱中。
