双轴可调计算机视觉承载云台结构

项目分类:3D打印机 发布时间:2026-06-01 ID:1172489
  • 双轴可调计算机视觉承载云台结构
  • 双轴可调计算机视觉承载云台结构
  • 双轴可调计算机视觉承载云台结构
  • 双轴可调计算机视觉承载云台结构
  • 双轴可调计算机视觉承载云台结构
  • 双轴可调计算机视觉承载云台结构
  • 双轴可调计算机视觉承载云台结构

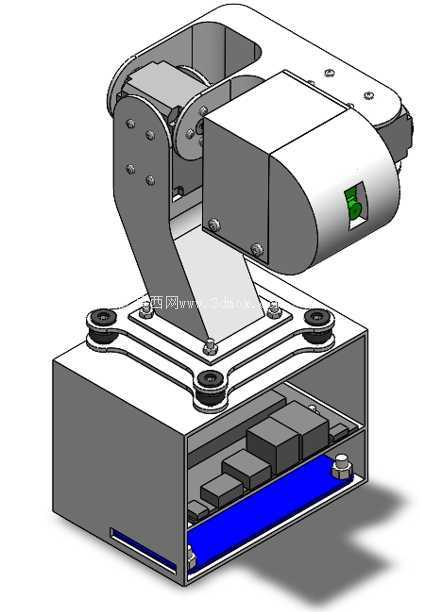

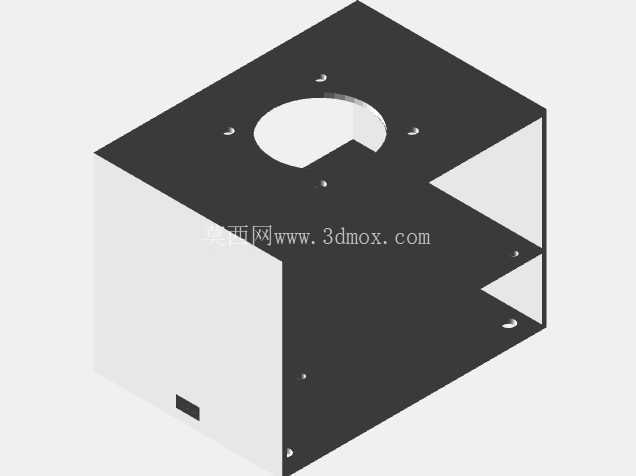

  底座部分做了分层式腔体设计,下层空腔可容纳舵机驱动板、降压模块、视觉处理核心板等电控元件,腔体侧边预留了走线槽与接口让位缺口,装配时不需要额外在壳体上打孔走线,所有电控元件可通过螺丝直接固定在腔体内部的安装柱上,安装柱的孔位匹配通用PCB的固定孔距,适配绝大多数开源视觉控制板的安装尺寸。底座与上层转动支架之间设置了四个橡胶减震柱,减震柱采用上下压装的固定方式,可过滤设备运行过程中来自底座的高频振动,避免视觉采集过程中出现画面抖动、成像模糊的问题,减震柱的压缩量预留了1.5mm的冗余,即使在移动机器人这类存在持续振动的搭载场景下,也不会出现支架与底座刚性碰撞的情况。这套视觉承载云台结构,核心适配桌面级视觉检测、小型机器人视觉导航、开源硬件视觉拓展类场景,在实际产线零散工位的视觉定位、教学场景的机器视觉实验、个人DIY智能设备的视觉搭载中都能直接复用。从结构功能来看,它采用双轴正交布局设计,水平回转轴与俯仰摆动轴的转动副均做了限位结构预留,避免转动过程中出现线缆缠绕、行程超界的问题,两个轴系的安装位都预留了标准舵机的装配空间,可直接匹配市面上常用的9g、12g微型金属齿轮舵机,不需要额外做转接件加工。

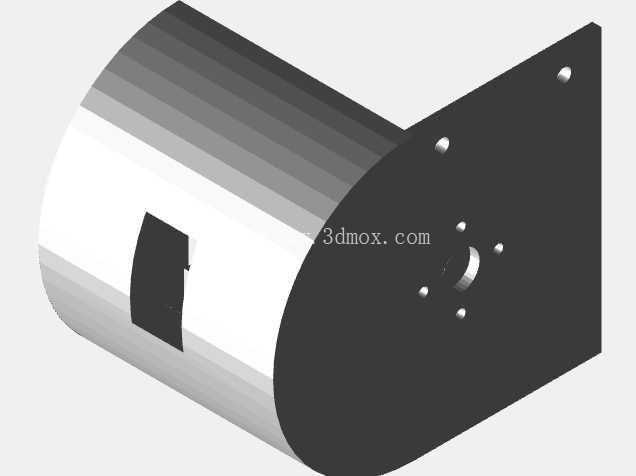

  俯仰轴的承载端做了通用相机安装位设计,安装面预留了多个M2螺纹孔位,可适配不同尺寸的USB工业相机、开源摄像头模组,摄像头的镜头让位孔做了扩孔处理,不会遮挡大视场角镜头的成像边缘。整套结构的安装边界做了充分考量,底座的安装孔位采用对称布局,四个固定孔的孔距匹配常用的铝型材安装间距,既可以直接固定在平面工作台面上,也可以通过转接件安装在移动机器人顶部、流水线检测工位支架上,整体外轮廓没有突出的尖锐结构,所有边角都做了R2圆角处理,避免装配调试过程中划伤操作人员。

  设计过程中充分考虑了3D打印的工艺特性,所有结构件的壁厚均设置为2mm,既保证了结构刚性,又不会因为壁厚过大导致打印变形,所有装配孔均预留了0.2mm的打印公差,打印完成后不需要做额外的打磨、扩孔处理即可完成装配,转动副的配合面做了0.3mm的间隙预留,即使使用PLA这类打印精度一般的耗材,也不会出现转动卡滞的问题。整套结构没有采用一体化打印的设计,所有易损的转动配合件、安装件都做了分体式设计,单个零件损坏后可单独重新打印更换,不需要整体报废重制,后期维护成本极低。

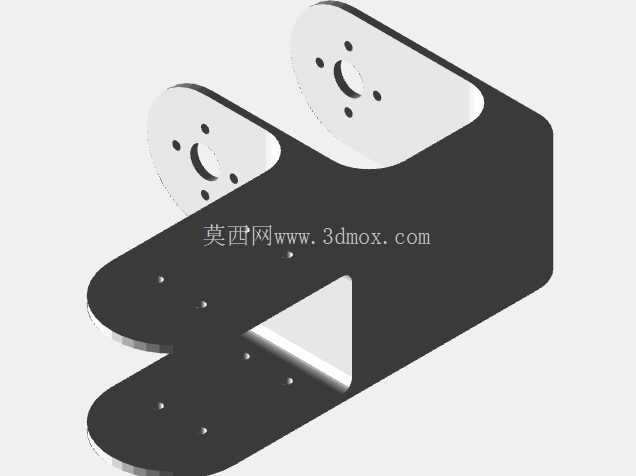

  在实际使用场景中,这套云台可搭配视觉识别算法实现目标追踪、角度自适应调整,在固定工位检测场景下,可通过双轴转动调整相机的拍摄角度,覆盖更大的检测视野,不需要手动调整相机安装位置;在移动机器人搭载场景下,可配合IMU数据实现云台稳像,抵消机器人移动过程中产生的姿态倾斜,保证视觉采集画面的稳定性。俯仰轴的转动范围预留了正负45度的调节空间,水平轴可实现360度连续旋转,完全覆盖常规视觉检测、导航场景的视角需求,支架的转动部分做了减重槽设计,在保证结构强度的前提下尽可能降低了运动部分的重量,减小舵机的负载扭矩,提升转动响应速度与运行寿命。
