机器人足球赛麦克纳姆轮前锋底盘结构

　　该结构面向小型竞技类移动机器人场景开发，核心服务于机器人足球对抗类赛事的前场作业需求，区别于常规仅具备推球能力的基础移动底盘，在结构层面整合了多维度的运动控制与作业执行能力，可支撑机器人完成前场控球、精准射球、全向避障等对抗类动作。从实际赛场应用来看，常规推球类底盘在对抗过程中需要反复调整整车朝向才能完成出球动作，面对对方防守机器人的围堵时动作冗余度高，很容易被断球或者出界，该底盘在结构设计阶段就针对性解决了这类痛点。

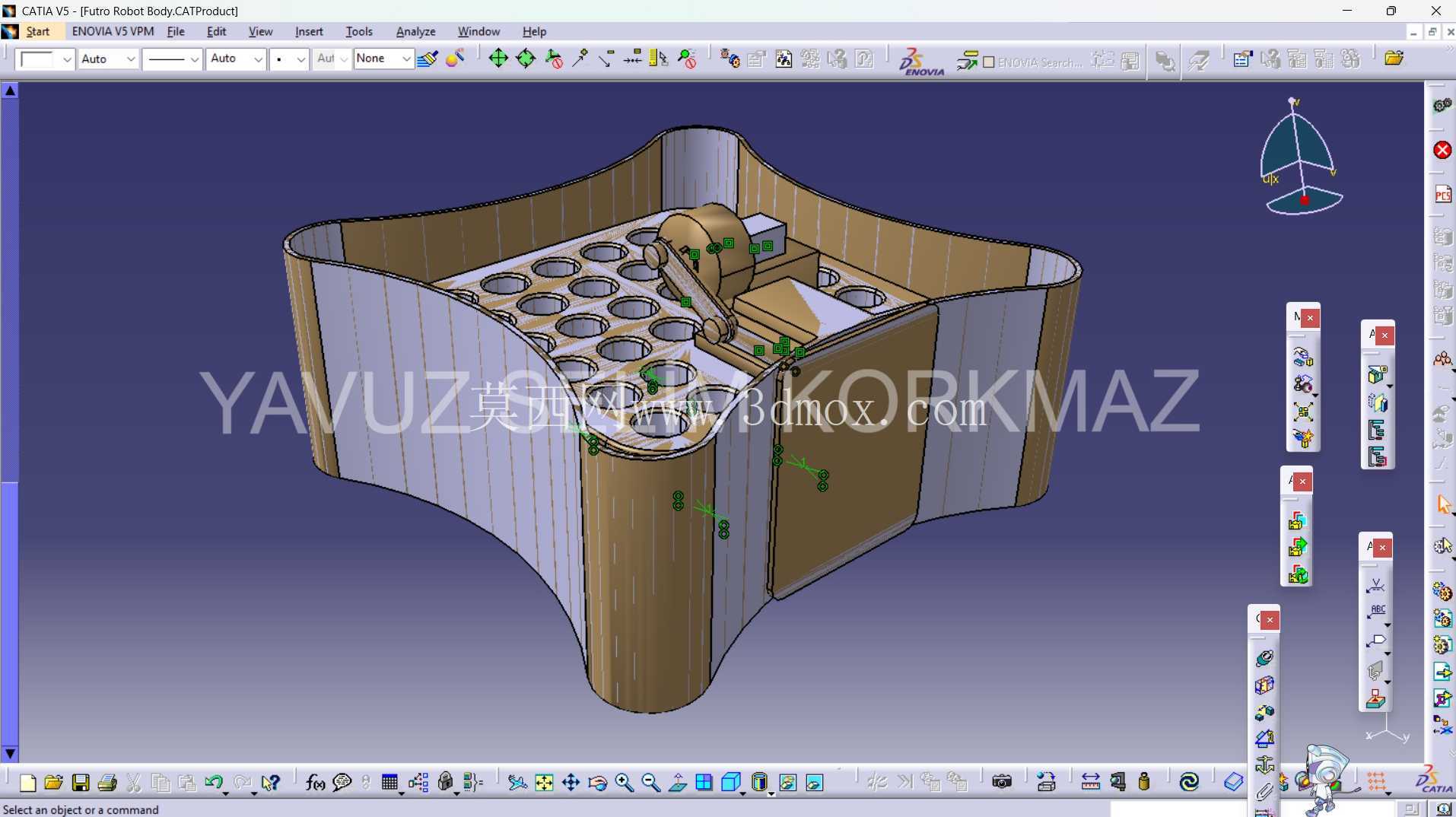

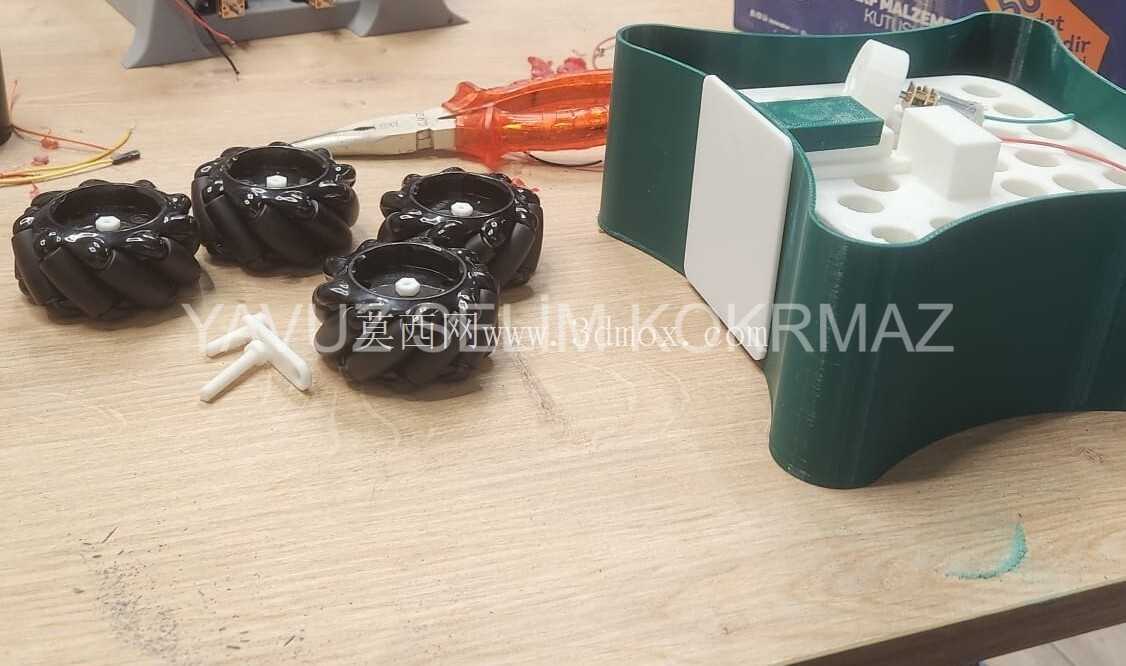

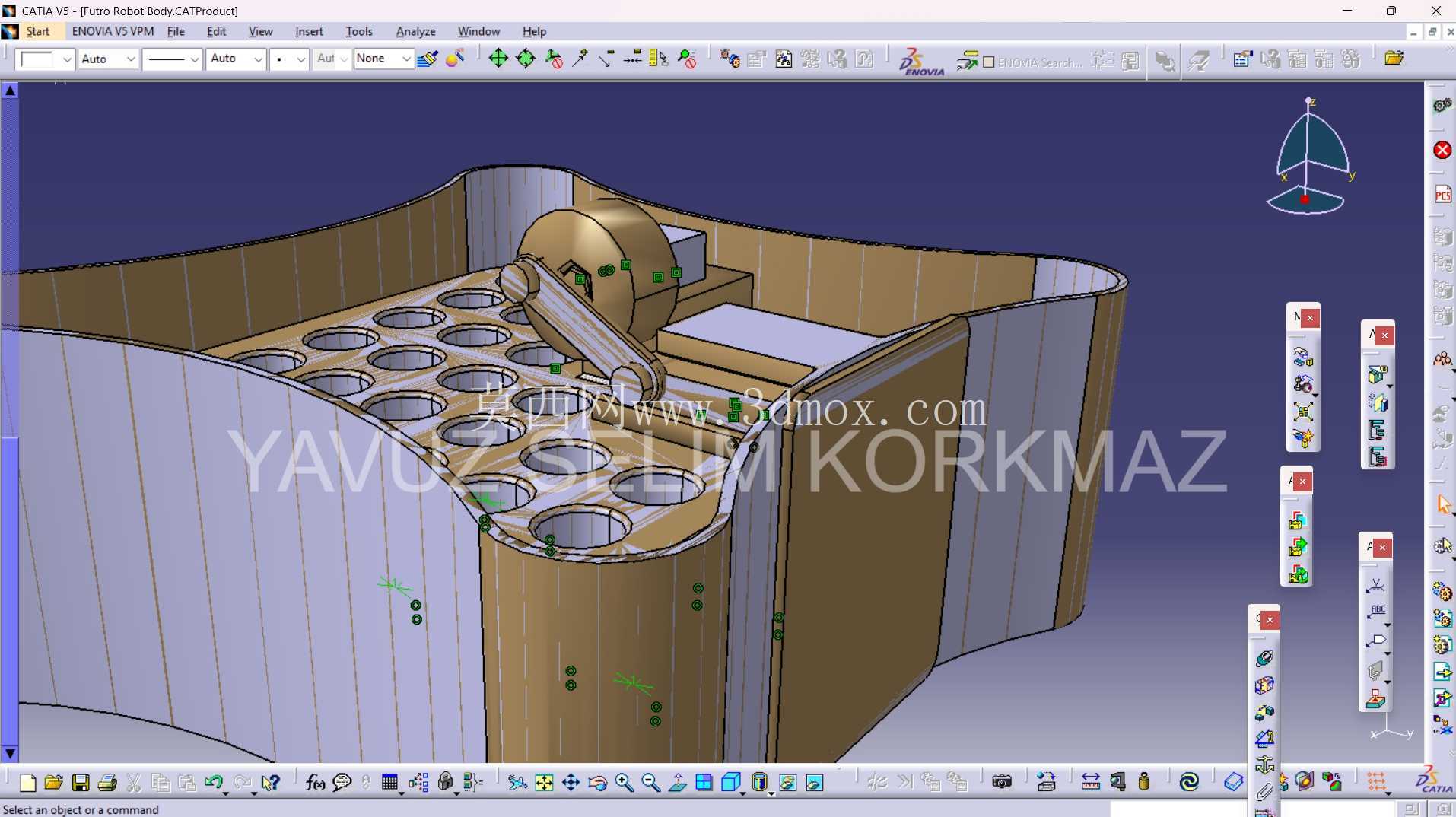

　　运动执行层面，底盘采用四面椭圆轮廓设计，配合麦克纳姆轮的全向运动特性，无需旋转底盘本体即可完成360度方向的控球瞄准，侧面的曲面结构可以在对抗中顺滑承接来球，不会出现直角边卡球、弹球失控的问题，在密集对抗的小尺寸赛场内，这种轮廓设计能大幅降低控球调整的时间损耗。出球机构采用曲柄滑块结构集成在底盘前部，可实现远距离射球动作，机构的运动行程经过匹配赛场尺寸的反复校核，射球力度覆盖常规赛场的半场传输需求，不需要额外加装复杂的弹射储能结构，整体结构紧凑，不会占用过多底盘内部的硬件安装空间。

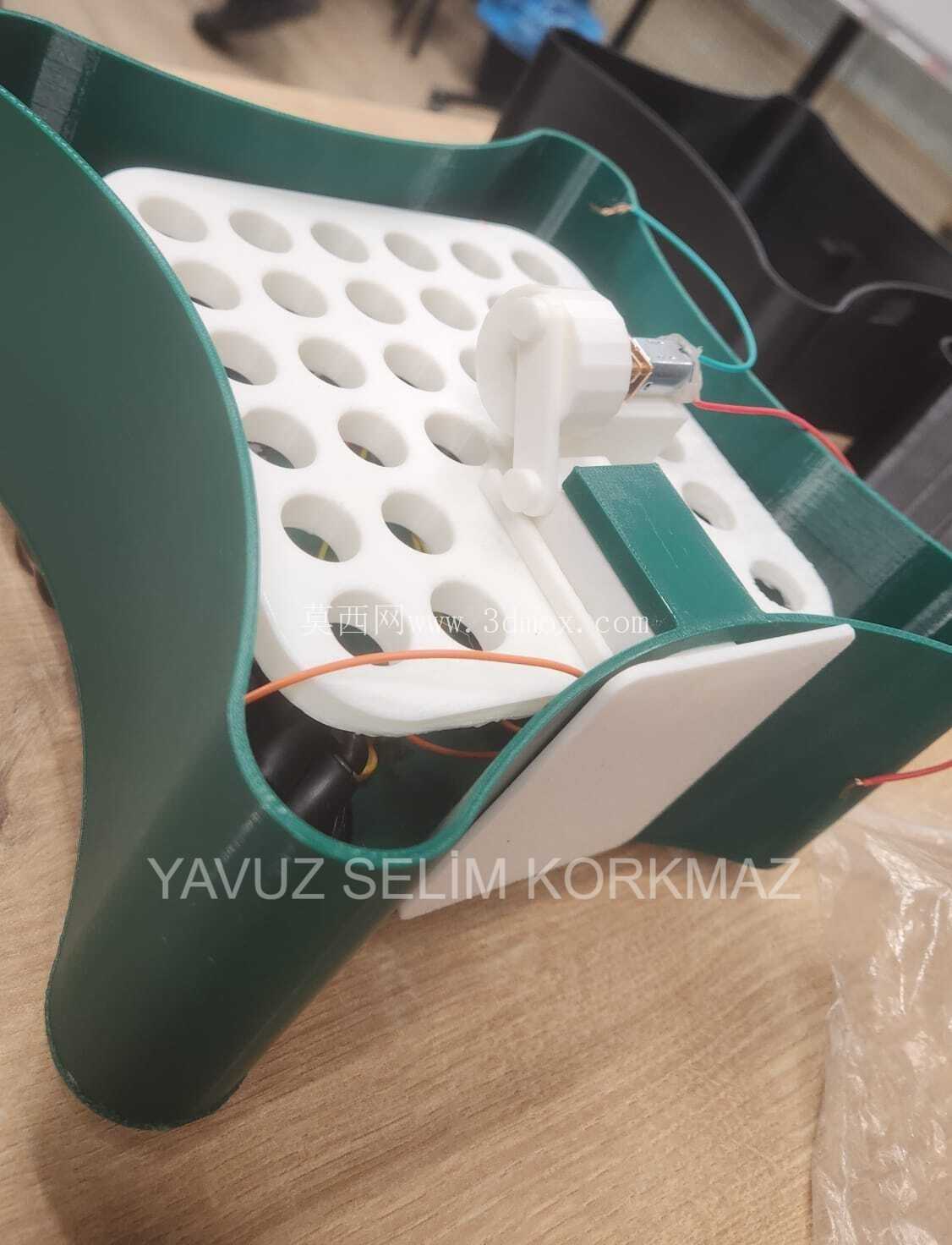

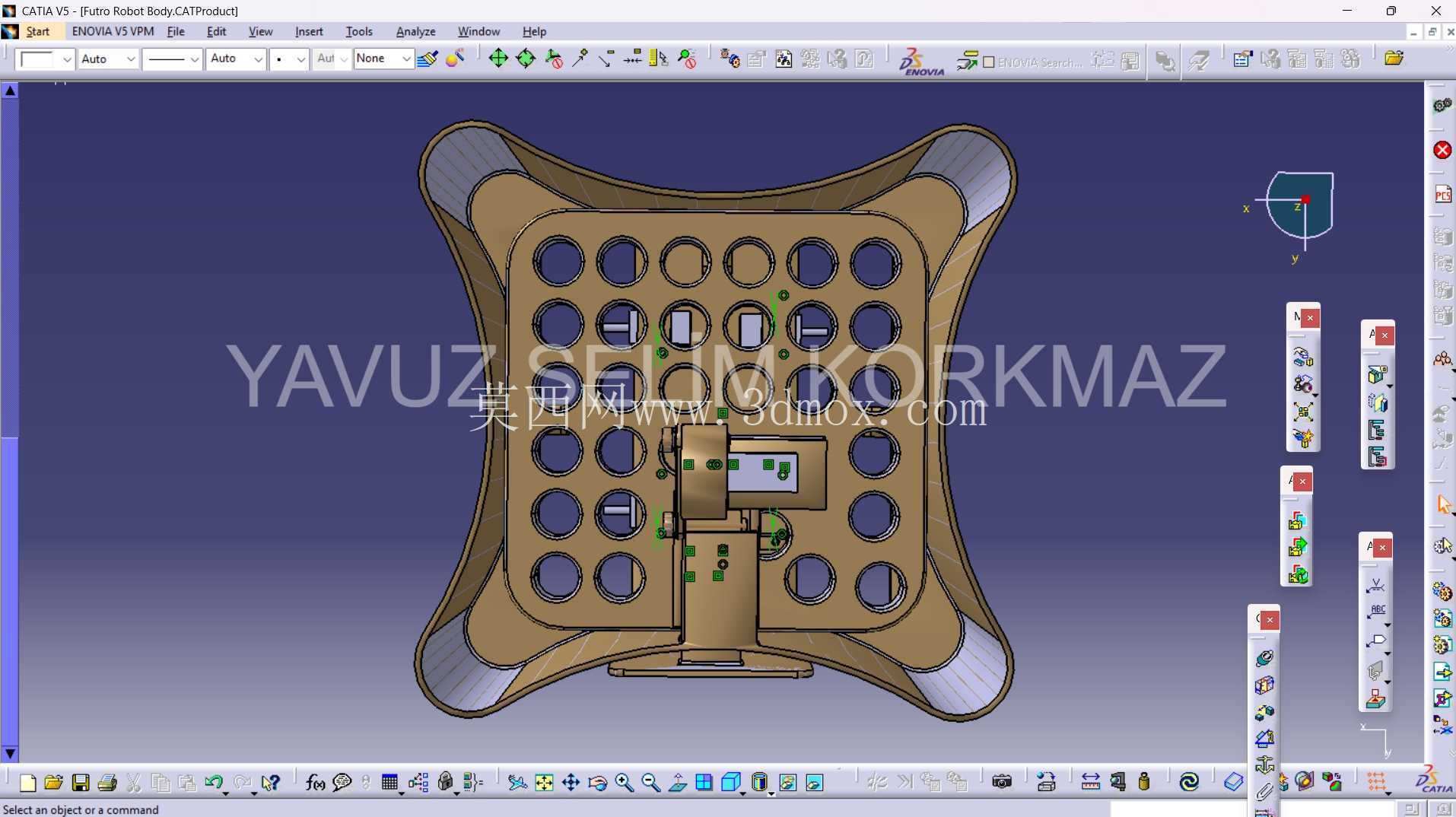

　　结构强度层面，主体承载部分采用蜂窝状镂空结构设计，在保证整体刚性满足对抗碰撞需求的前提下，尽可能降低结构自重，避免出现自重超标导致的电机负载过大、续航缩短、运动响应滞后等问题。尺寸边界严格匹配赛事规则的限制要求，整体外廓控制在20x20x15厘米的范围内，前部预留了满足规则要求的最小14厘米间隙，不会出现无球陷阱类的违规结构，可直接通过赛事的结构合规性检查。

　　安装接口层面，底盘预留了标准N20电机安装座，可适配4个6V 500RPM直流电机的安装，安装座自带减震缓冲结构，可抵消麦克纳姆轮在快速变向、碰撞过程中产生的冲击，降低电机轴受径向力损坏的概率；同时预留了Pin-24接口、联轴器安装位以及控制主板的安装空间，可直接兼容主流的开源控制硬件，不需要二次打孔修改结构。底盘上部预留了机械抓手的安装接口，可根据赛事需求拓展抬球、传球等附加功能，结构的安装孔位采用通用间距设计，可适配多数常规小型机械舵机、抓手的安装尺寸。从建模细节来看，所有的安装孔位都预留了足够的装配公差，配合3D打印的工艺特性，打印完成后不需要大量的打磨修配即可完成组装，曲面部分的过渡顺滑，没有应力集中的锐角结构，在对抗碰撞中不容易出现开裂损坏的问题。内部走线槽也在建模阶段做了预留，可将电机、传感器的线材规整收纳在底盘内部，避免运动过程中线材外露被轮组卷入或者被对方机器人勾挂。
