NASEAS 的概念

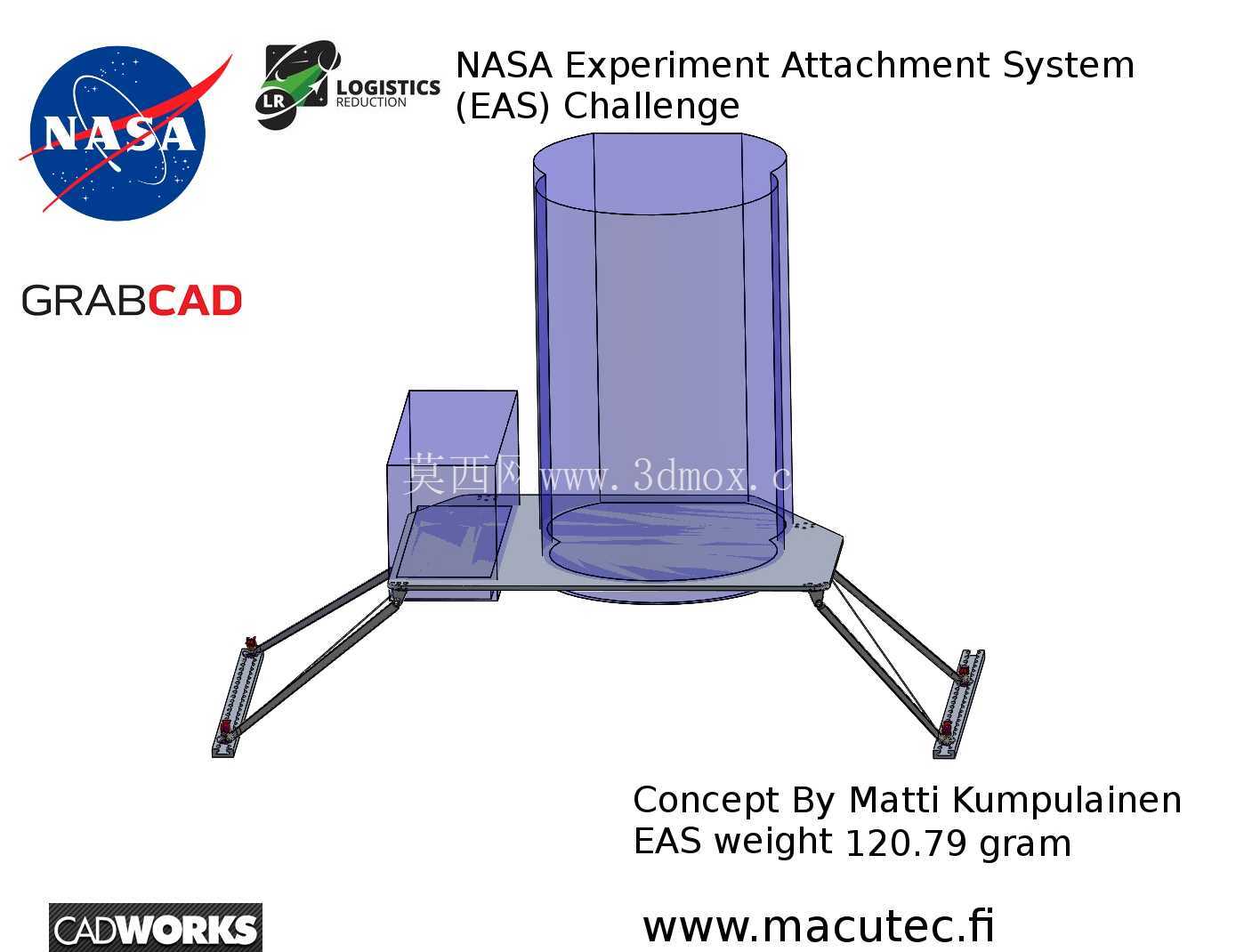

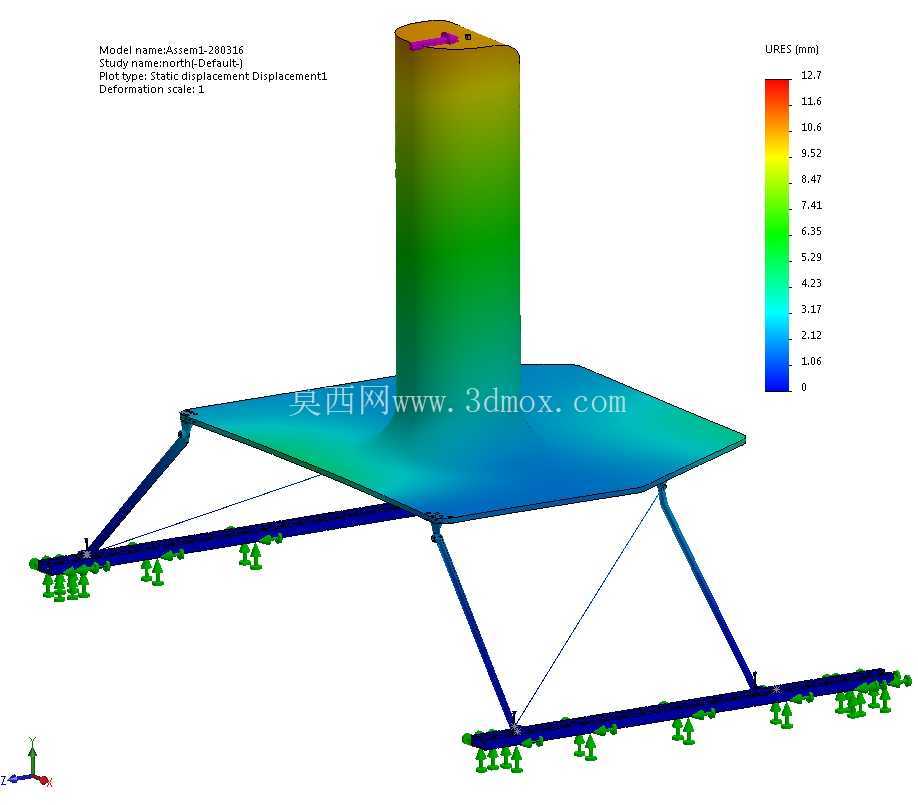

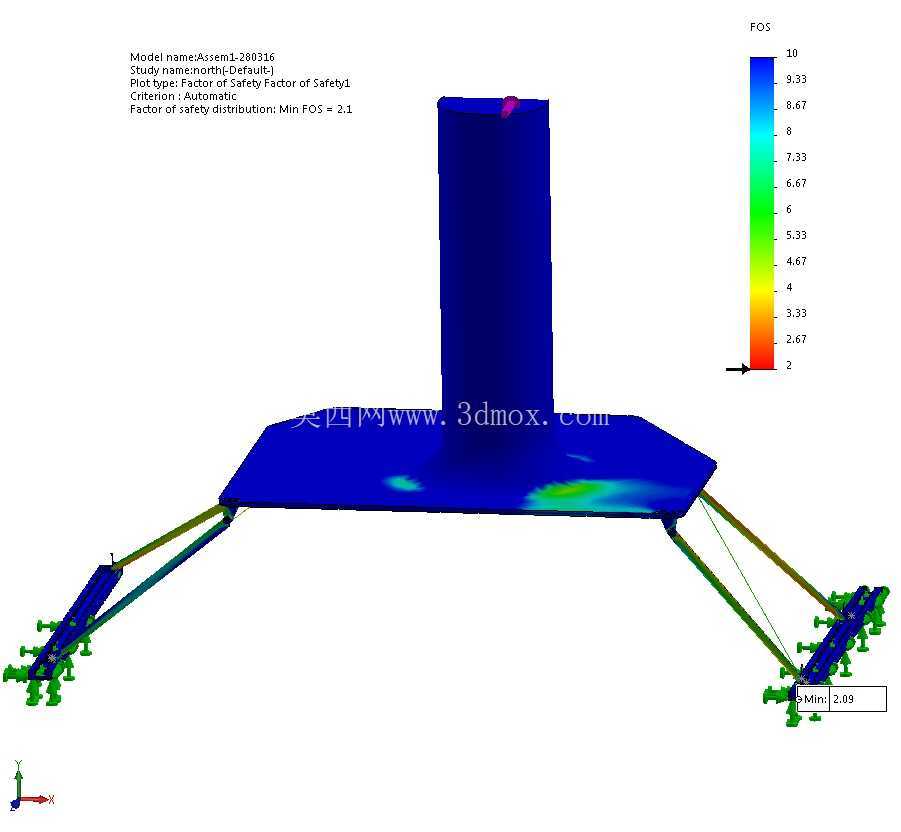

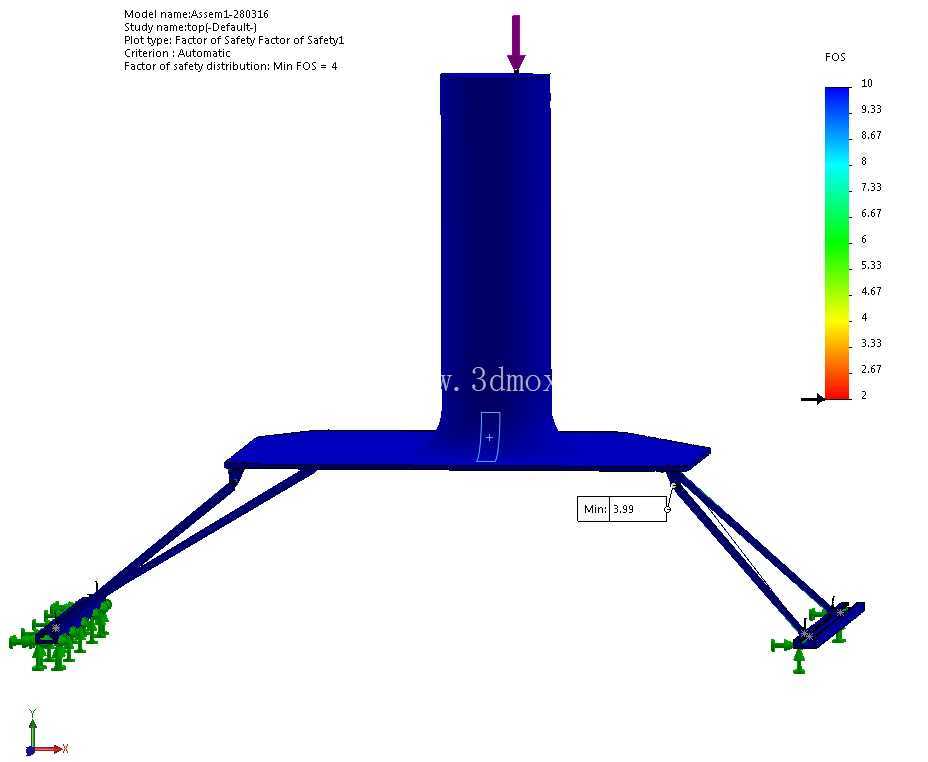

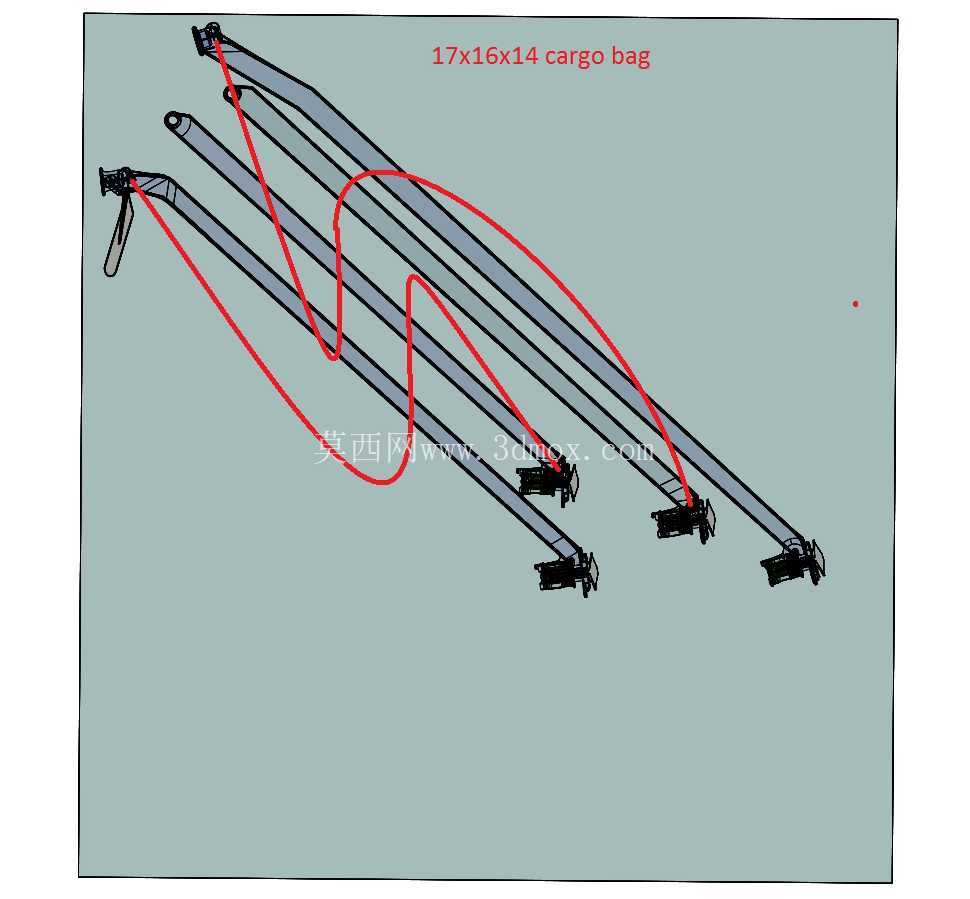

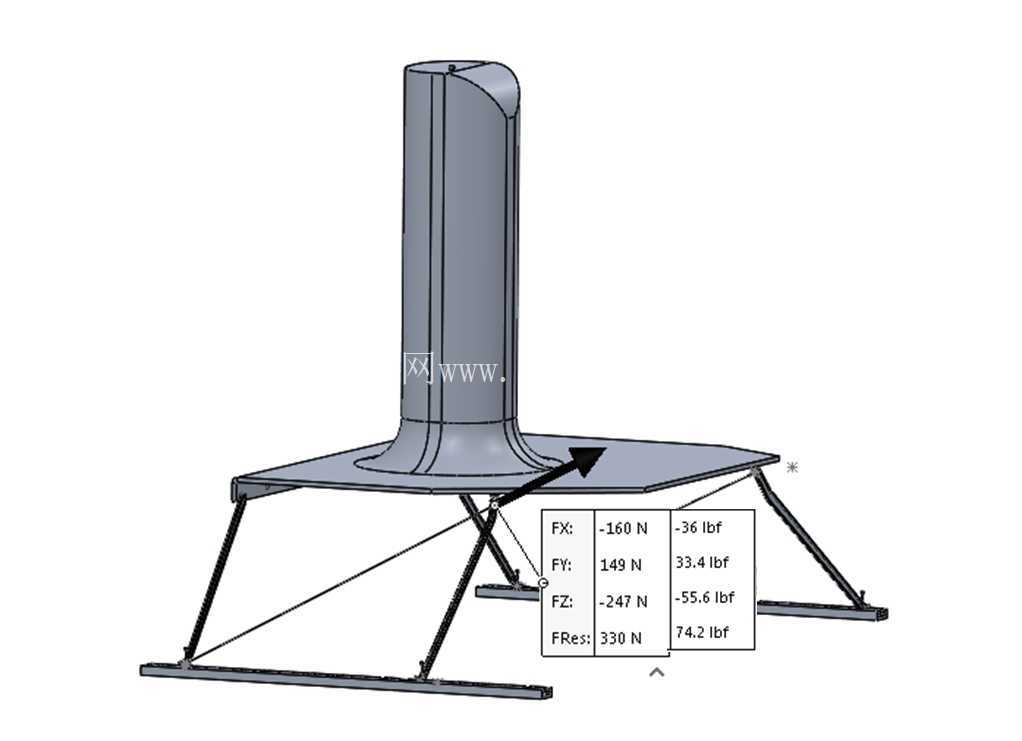

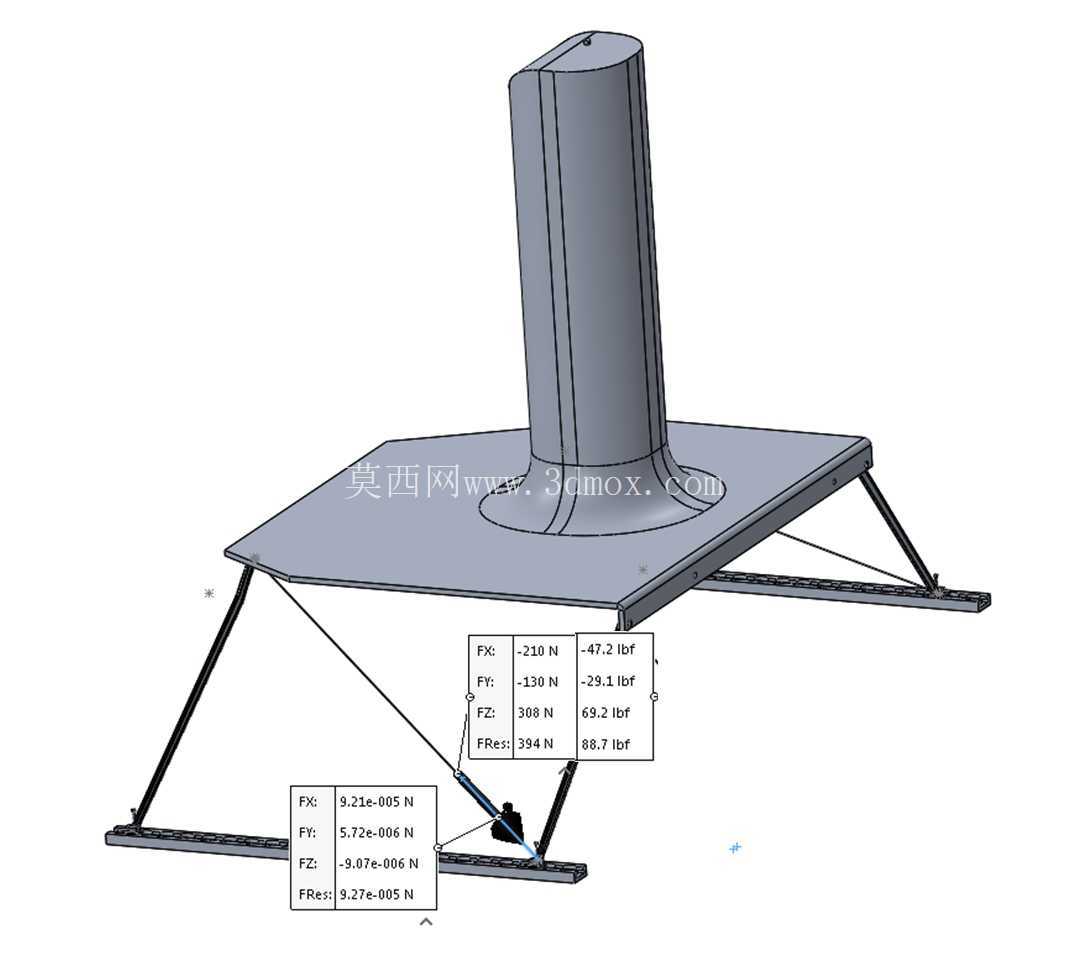

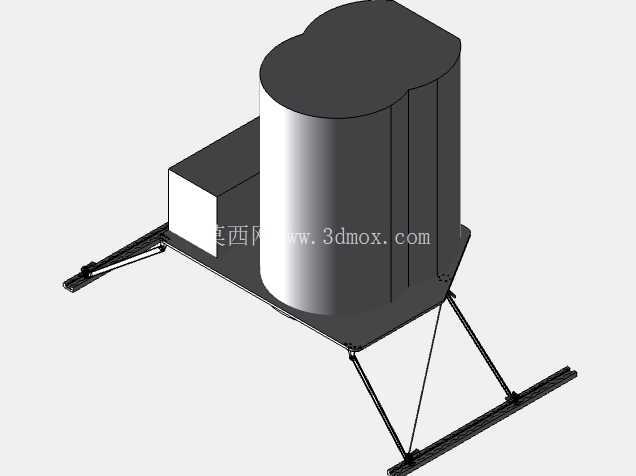

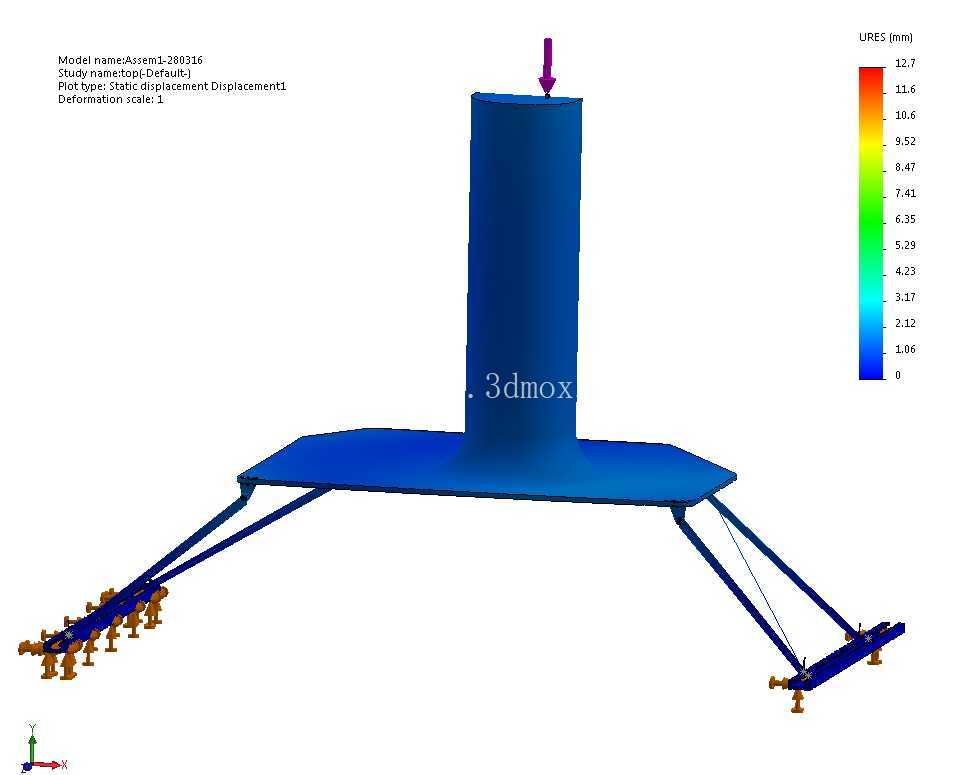

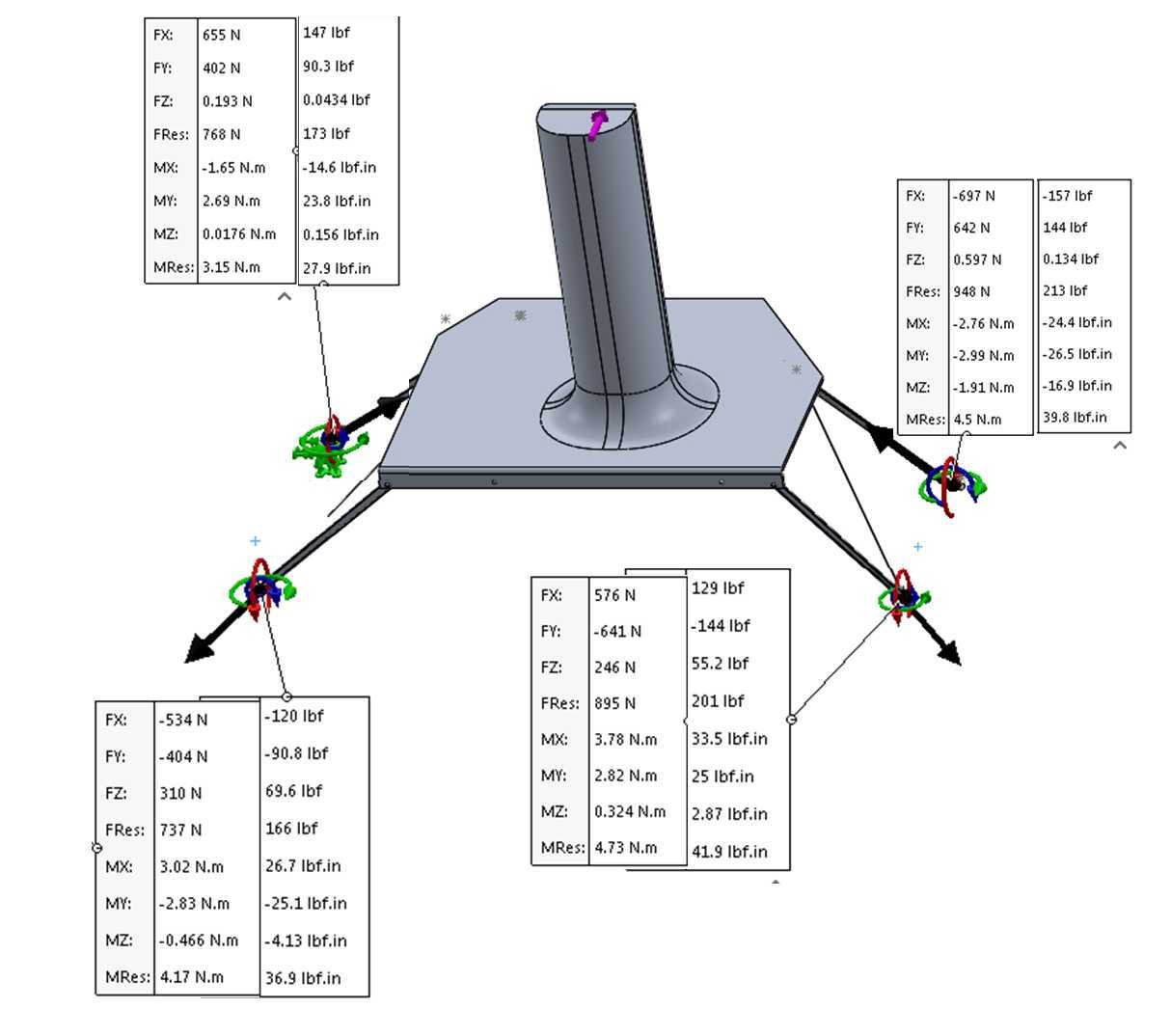

Grabcad 挑战实验附件系统 (EAS) 的非常轻量级概念。 主要目标是无需工具即可轻松组装且重量轻。 仅通过静态有限元分析进行优化。 需要膨胀和真实的表面压力来分析是否选择概念进行制造。 我的笔记本电脑在更复杂的接触后崩溃了，因此这些在本研究中没有得到关注。零件是为了易于在 5 轴 CNC 中加工或最优选的 3D 打印后加工而制造的。 如果选择印刷，高强度铝在商业上无法买到，而钛是首选。 不锈钢零件打印起来更经济，但也可以通过机械加工来制造。角脚用 2.0mm 不锈钢电缆连接。 其断裂拉力为2.27 kN，研究中的最大拉力为0.4 kN。 该电缆很灵活，因此可以用脚来发射货物包。 塔和法兰应该永久固定在地球上，因此它们会随实验一起移动。总重量现在为 120.79 克。 包括塔架和法兰。通过 25 克支撑可增加 125 磅侧向力。 可以使用其他组电缆添加负平行于轨道的力。 它又增加了 20 克。顶部装载情况下的力和力矩较小，因此未计算该情况的图片。 法兰从实验板上取下后不再重新计算。
