双联锁矩形壁螺旋逆流低温换热清除装置

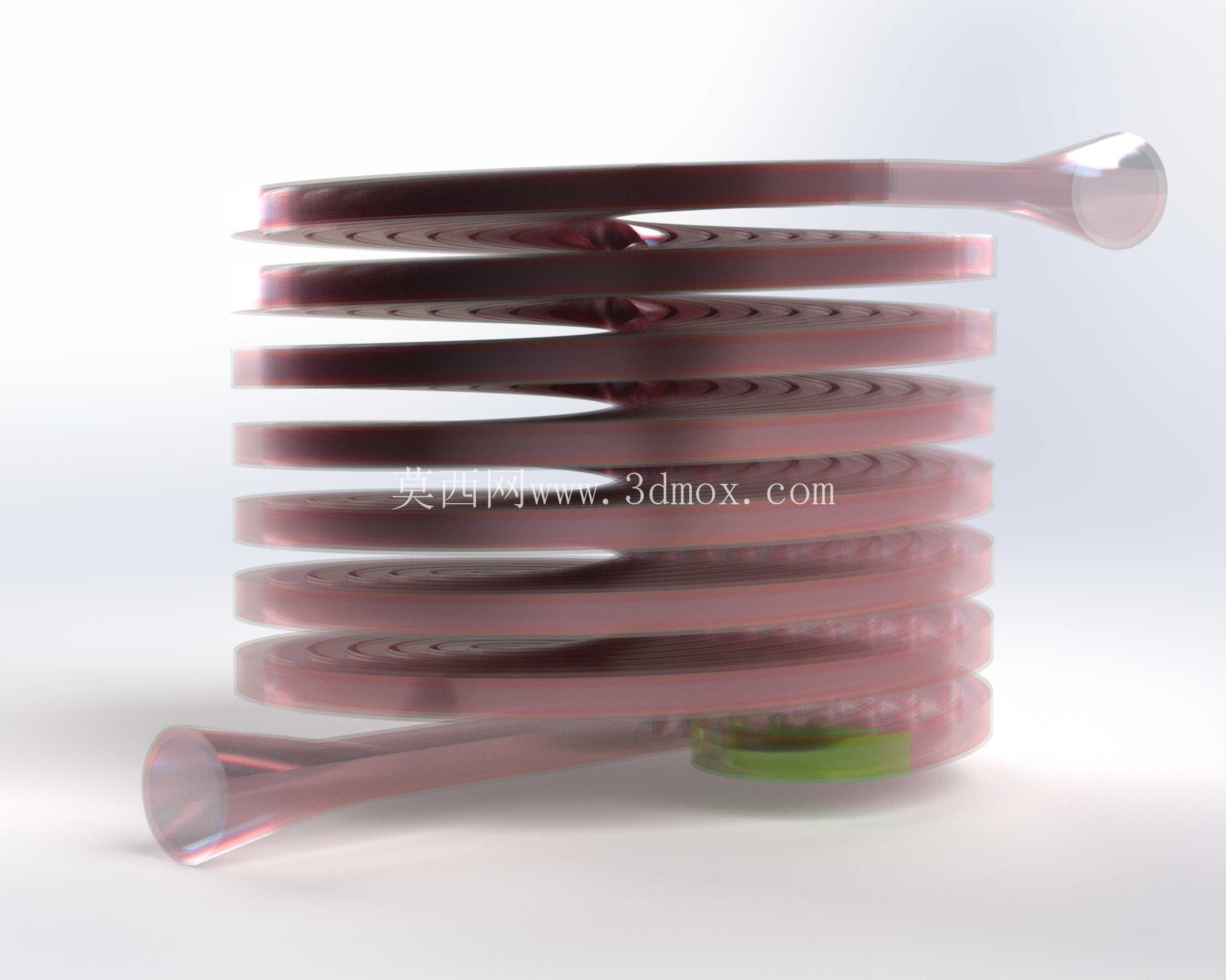

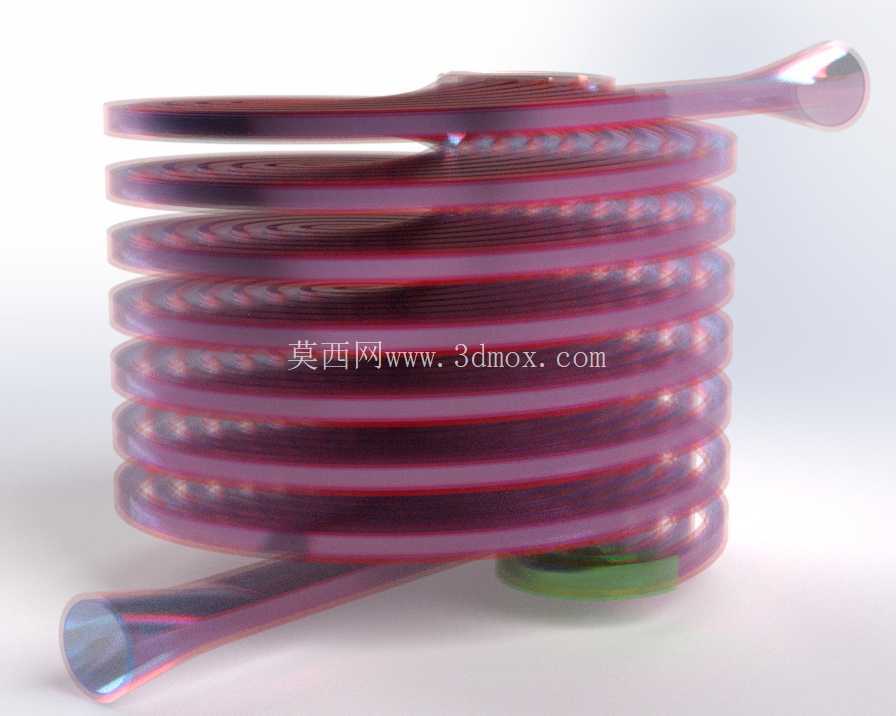

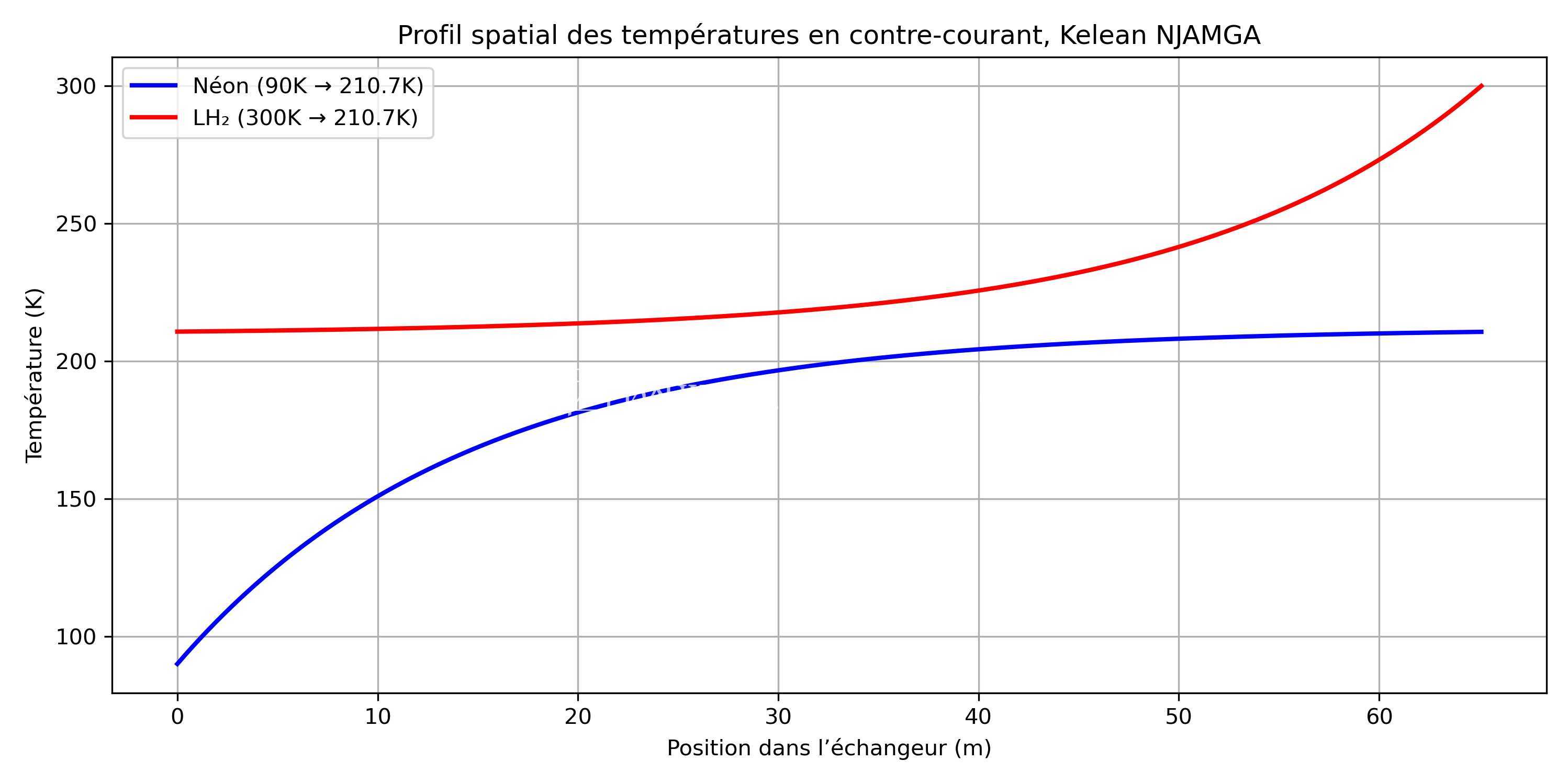

　　从实际工程应用的角度看，这类结构常被用于氖气这类低温工质的换热回收场景，冷侧流体从常温端逐步降温至近沸点温度，热侧的推进剂类介质则从低温端逐步复温，逆流布置的方式让整个换热长度上的冷热流体温差保持在相对均匀的区间，避免局部温差过大导致的壁面应力集中，也减少了局部过冷出现的凝华附着问题。在功能特性上，这款装置的螺旋流道本身就具备自清洁的效应，流体在螺旋通道内流动时会产生持续的径向二次流，不断冲刷矩形壁面，让刚附着在壁面的凝华颗粒、低温杂质无法持续堆积，配合双联锁的壁面咬合结构，不存在常规换热设备的密封死角、流道盲区，不会出现杂质在死角堆积逐步堵塞流道的问题。在深冷工质处理、低温流体输送以及特殊介质提纯的工业场景中，介质流道壁面的凝华附着物、低温冻堵残留一直是影响系统连续运行的核心痛点，这类装置的核心作用就是在完成两股流体高效换热的同时，通过流道结构的特殊设计实现壁面附着物的持续清除，避免流道缩径、换热效率衰减甚至冻堵停机的问题。不同于常规管壳式或者板换式换热结构，这款装置采用矩形截面的螺旋流道设计，双联锁的壁面结构让冷热两股流体在逆流流动过程中始终保持稳定的换热间距，不会因为流体压力波动、温度形变出现流道变形或者间隙不均的问题。

　　设计过程中，首先要确定的是换热长度与螺旋曲率的匹配关系，曲率过大会导致流体阻力陡增，对前端输送泵的扬程要求过高，曲率过小则径向二次流的强度不足，无法达到壁面冲刷清除附着物的效果；矩形截面的长宽比需要结合两股流体的流量、流速匹配，保证两侧流体的换热系数处于同一量级，避免出现一侧热阻过大导致整体换热效率浪费的问题。双联锁结构的设计核心是壁面的咬合公差，既要保证两块螺旋壁板在装配时能够精准嵌合，形成相互独立又紧密贴合的两股流道，又要预留出低温下材料收缩的形变余量，避免深冷工况下材料收缩导致的嵌合处开裂、流道串液问题。

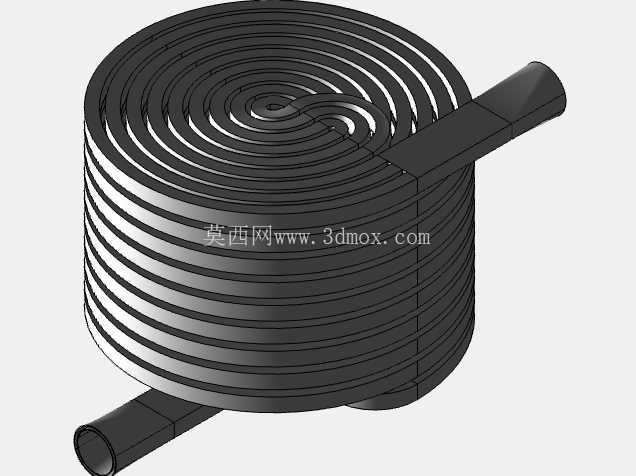

　　从安装边界来看，这类螺旋结构的整体外形为柱状，安装时需要预留出轴向的热膨胀余量，两端的流体接口采用同轴布置的方式，冷侧入口与热侧出口位于装置的同一端，热侧入口与冷侧出口位于另一端，能够直接对接垂直布置的工艺管线，不需要额外做管线变向调整，减少现场安装的管线弯头数量，降低系统整体阻力。在材料选择上，换热壁板采用的是高热导率的铝合金材质，兼顾换热效率与低温下的结构强度，壁板的厚度经过精确计算，既要承受两侧流体的压差，又要尽可能降低壁面导热热阻，让热量能够高效穿过壁面在两股流体之间传递。

　　实际运行过程中，两股流体的流速控制在1m/s左右，这个流速下既能够保证足够的径向冲刷强度，实现壁面附着物的持续清除，又不会因为流速过高导致阻力损失超出设计范围，整个换热过程的平均热交换面密度处于较高水平，相比同体积的常规管壳式换热器，换热效率有明显提升，同时不需要额外设置在线清洗、吹扫的附属管路，能够长期连续运行不需要停机清理，非常适合无人值守的低温工艺系统、深冷工质回收系统使用。在结构细节上，螺旋流道的末端设置了稳流段，让流体在流出螺旋通道后能够平稳过渡到出口管线，避免出现偏流、涡流导致的出口压力波动，双联锁的壁板在两端与端盖的连接处采用整体焊接结构，不存在密封垫片，避免低温下垫片冷缩出现的泄漏问题，整个装置的外部不需要额外做保温层的固定结构，螺旋外壁本身就是保温层的贴合面，现场施工时可以直接将保温材料缠绕在装置外部，不需要额外做支撑骨架。
