三缸径向蒸汽机精巧动力结构设计

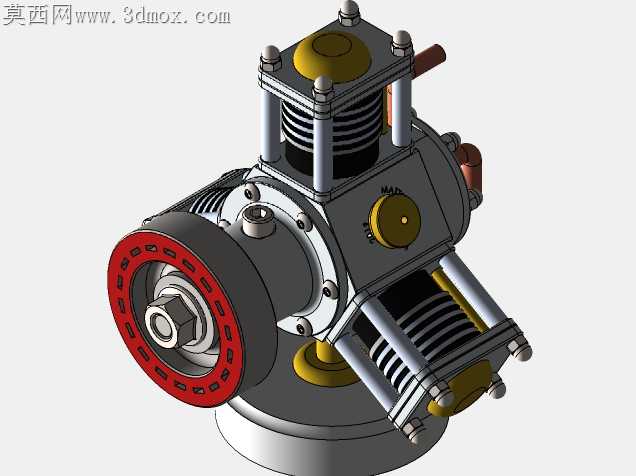

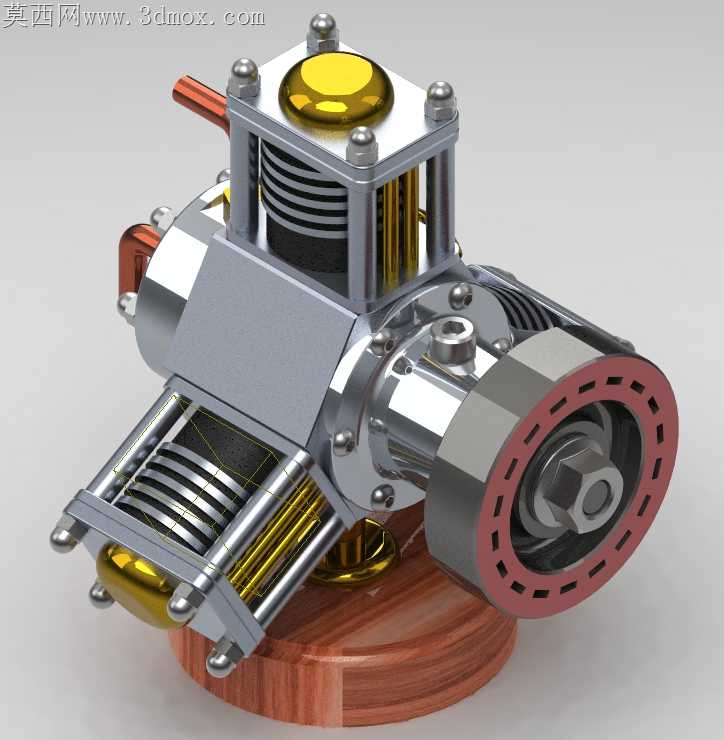

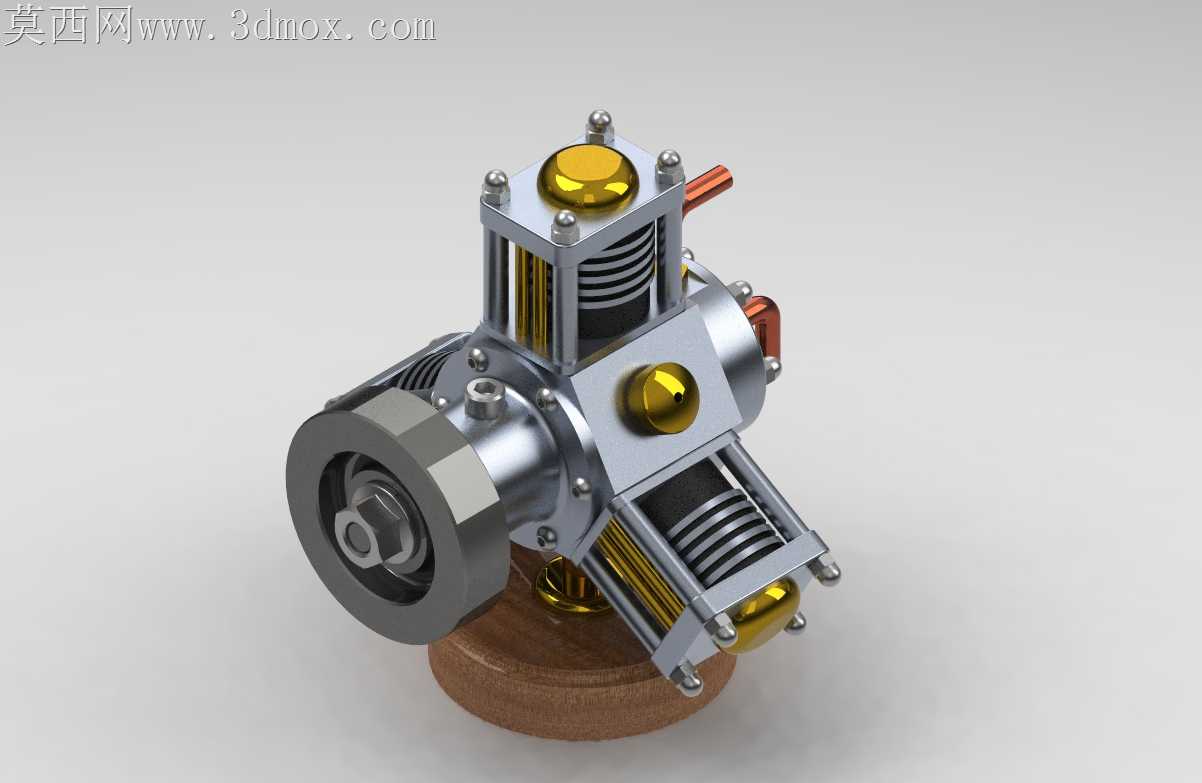

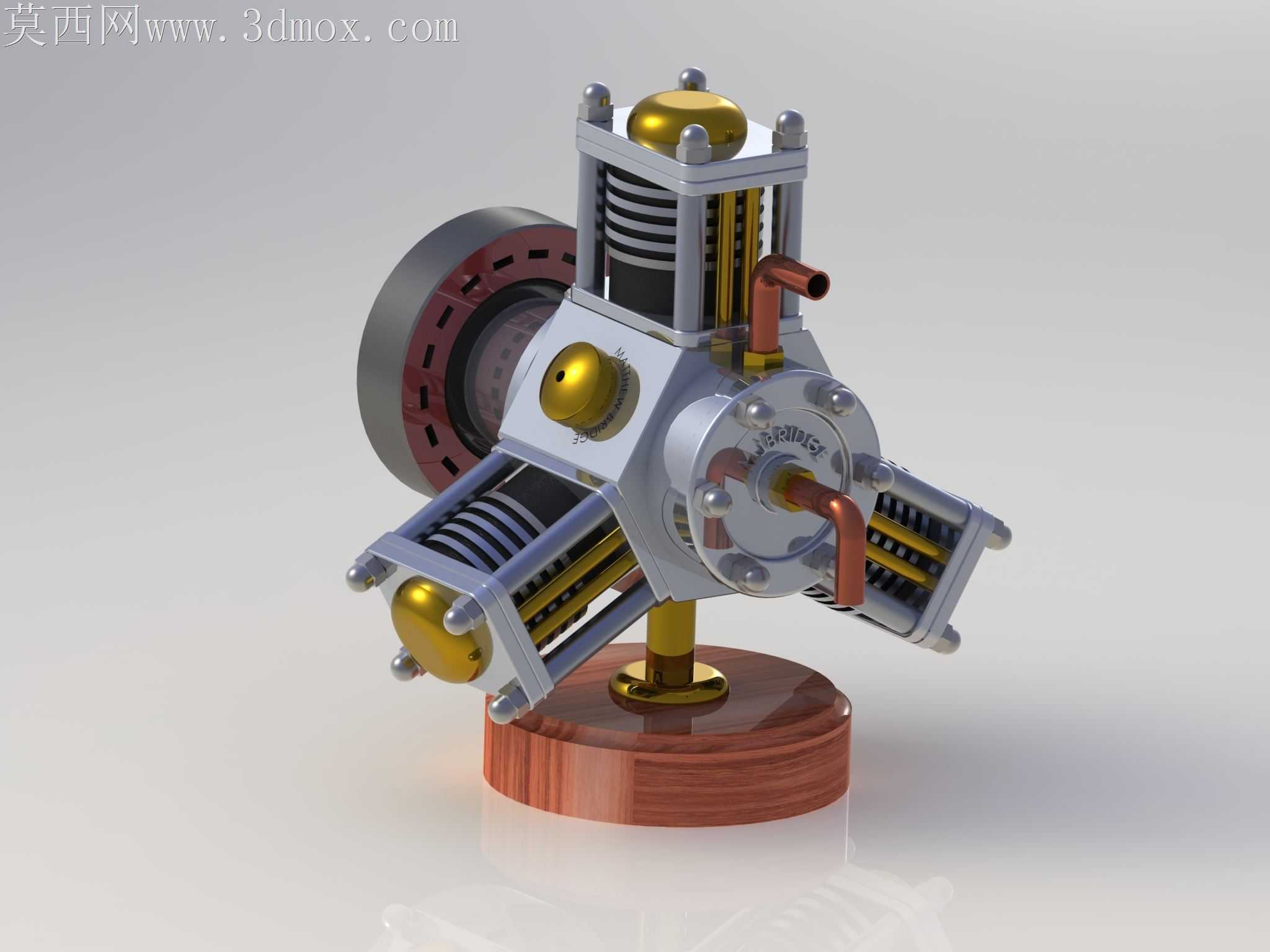

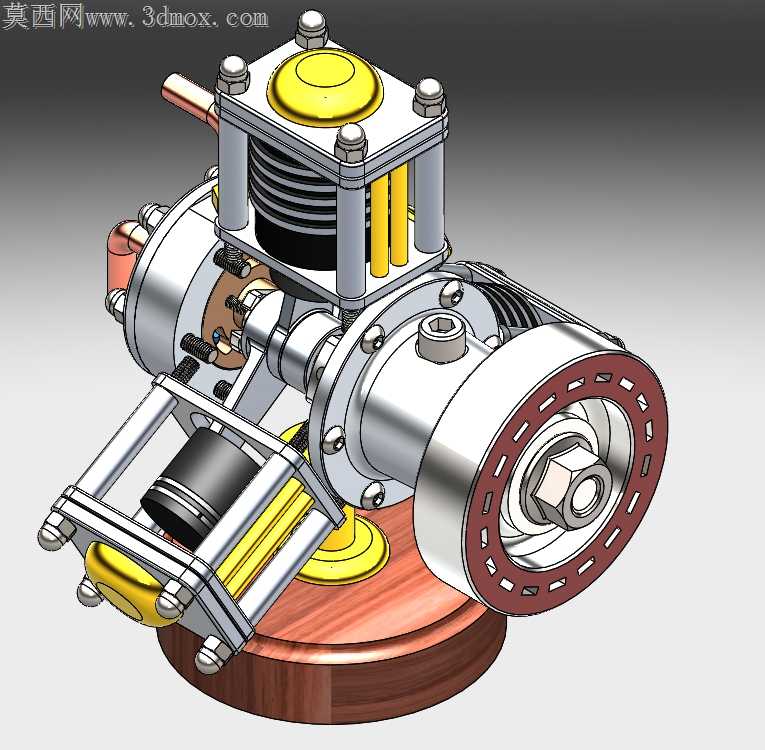

径向排布的三缸动力结构，最容易在实际装配中出现曲柄销与三个活塞连杆同轴度偏差的问题，稍有公差累积就会导致盘车卡滞，甚至运行中出现连杆侧磨气缸壁的故障。这套结构在设计时特意将中心曲柄轴的定位轴肩做了微米级的公差收窄，三个气缸的安装法兰面统一以中心轴孔为基准做了位置度约束，哪怕是单件加工时出现小范围的角度偏差，装配时也能通过法兰面的微调余量补偿误差，不需要额外配磨垫片。三个气缸呈120度夹角均匀分布，每一组活塞的往复行程都能错开做功相位，不会出现单缸蒸汽机死点位置无法启动的问题，铜质的进汽管路弯折角度特意避开了气缸运动的包络范围，哪怕是长期运行产生的振动，也不会让管路与运动部件发生剐蹭。顶部的金色端盖并非单纯的装饰件，内部预留了汽封结构的安装空间，既可以阻挡高压蒸汽从气缸上端泄漏，也能为活塞回程提供稳定的背压支撑，底部的木质基座做了沉孔定位设计，中心轴的下端直接嵌入基座的定位槽内，不需要额外的支架固定就能保证整机运转时的稳定性。气缸外侧的散热鳍片顺着缸体轴向排布，既可以增大蒸汽冷凝时的散热面积，也能在装配时作为气缸周向定位的参照，每一片鳍片的厚度都做了等距约束，不会因为加工时的切削余量不均导致鳍片厚薄不一影响散热效率。连接曲柄与活塞的连杆小头做了球面铰接设计，哪怕活塞在往复运动中出现微小的偏摆，铰接结构也能自动补偿角度偏差，避免连杆因为侧向力产生弯曲变形。进汽口的弯管接头采用了锥面密封结构，不需要额外缠绕密封材料就能保证高压蒸汽的密封性能，装配时只需要将接头拧入对应锥孔就能达到密封要求，降低了现场装配的操作难度。整机的外露紧固件都采用了内六角圆柱头螺钉，螺钉头部完全沉入安装沉孔内，不会突出零件表面形成安全隐患，也让整机外观更整洁利落。
