液压外啮合齿轮泵端盖法兰结构设计

在液压系统的动力元件选型与结构设计环节，外啮合齿轮泵的端盖法兰部件是直接决定泵体运行稳定性、密封可靠性与安装适配性的核心结构件，这类部件常见于工程机械液压动力单元、机床液压供油系统、农业装备液压驱动回路等场景，承担着齿轮腔密封、轴承定位、油路接口对接、泵体安装固定的多重作用，其结构设计的合理性会直接影响齿轮泵的容积效率、运行噪声与使用寿命。

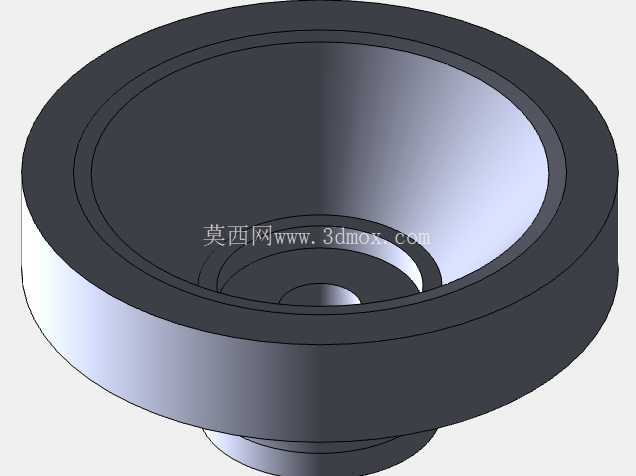

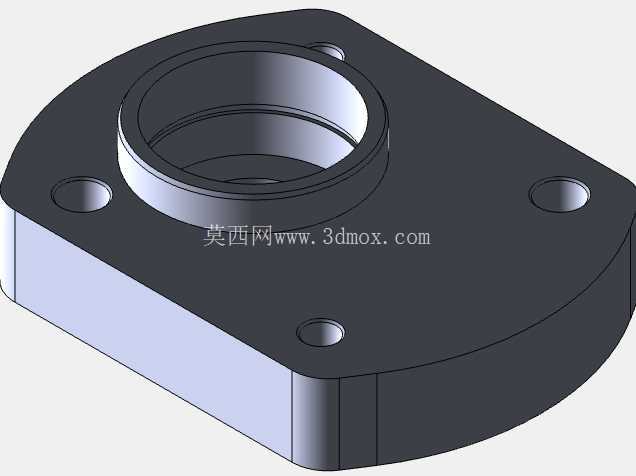

从实际工况需求出发，这款法兰端盖的整体外形采用异形切边的类圆形结构，而非传统的整圆法兰，这种设计首先是为了适配齿轮泵壳体的安装轮廓，在保证四个安装孔位同轴度、端面贴合度的前提下，尽可能压缩法兰的外轮廓尺寸，减少不必要的材料占用，同时也能避让安装空间内的相邻管路与固定结构，适配紧凑型液压站的布局需求。端盖中心的凸台结构是核心的定位密封区域，凸台的外径与齿轮泵壳体的内腔止口采用过渡配合设计，装配时可以直接嵌入壳体止口内，实现端盖与泵体的径向定位，避免装配后出现齿轮轴偏心、齿轮啮合间隙不均的问题；凸台的端面加工精度直接决定了轴向密封的效果，设计时预留了合理的平面度公差，配合密封垫片可以有效阻挡齿轮腔内压力油的外泄漏，同时也能承受齿轮泵额定工作压力下的轴向推力，避免端盖受压变形导致密封失效。

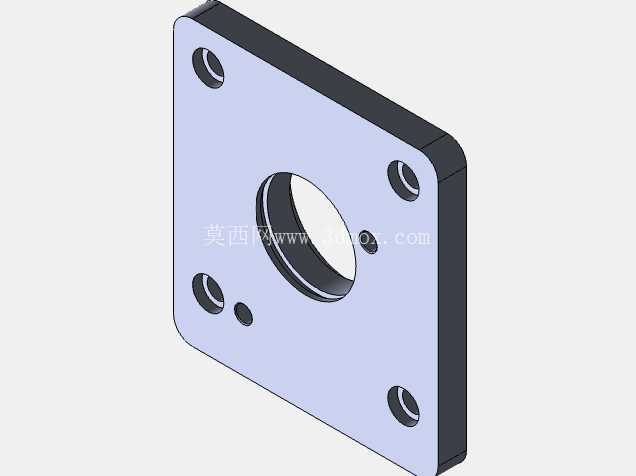

法兰面上均匀分布的四个沉头安装孔，位置度公差严格匹配泵体上的对应螺纹孔，沉孔深度设计既保证了内六角螺栓安装后头部不高出法兰端面，避免安装时螺栓与外部结构干涉，同时也能保证螺栓的拧紧力矩足够将端盖均匀压紧在泵体端面上，避免局部压紧力不足导致的渗漏问题。端盖的基体厚度经过受力校核，在齿轮泵最高工作压力下，端盖的最大变形量控制在密封件允许的形变范围内，不会因为高压油的轴向推力导致端盖中部拱起，进而引发齿轮端面与端盖内侧的磨损加剧、容积效率下降的问题。端盖内侧的型腔设计充分匹配外啮合齿轮的端面轮廓，预留了合理的齿轮端面间隙，既避免间隙过大导致内泄漏增加，也防止间隙过小造成齿轮运转时的端面摩擦发热，同时型腔边缘的卸荷槽结构可以有效缓解齿轮啮合时的困油现象，降低泵体运行时的振动与噪声。

从安装边界来看，这款法兰端盖的安装孔中心距、凸台定位尺寸、端面总厚度都严格匹配N系列外啮合齿轮泵的通用安装尺寸，不需要额外加工转接板就可以直接替换同规格的原厂端盖，适配性覆盖常用排量的低压外啮合齿轮泵，可用于液压系统的维修替换、非标液压站的泵组组装等场景。设计过程中充分考虑了加工工艺性，法兰的外轮廓切边结构可以在铣加工时一次成型，减少不必要的加工工序，沉孔、止口、端面的加工工序可以在普通数控车床上配合分度工装完成，不需要专用的定制夹具，适合批量加工生产；所有的棱边都设计了合理的倒角，既可以去除加工毛刺，也能在装配时引导密封件、止口的顺利对位，避免装配时切伤密封胶圈导致漏油。

在实际使用场景中，这类法兰端盖不仅要承受持续的油压脉动载荷，还要适配液压油的工作温度变化，因此结构设计时避免了壁厚突变的结构，防止温度变化时产生的热应力集中导致端盖开裂；同时法兰外侧的平面区域可以根据实际需求加工油口安装位、测压接头孔等拓展结构，不需要改动端盖的主体安装尺寸，就能满足不同油路布局的定制需求。很多维修场景中，齿轮泵的失效往往是因为端盖磨损、密封面划伤导致的内泄外漏，直接更换整泵的成本较高，而尺寸匹配、精度合格的法兰端盖可以直接替换损坏的旧端盖，恢复齿轮泵的工作性能，大幅降低设备维护成本。在三维建模过程中，所有配合尺寸都严格按照公差要求建模，安装孔的位置度、止口的同轴度、端面的平面度都在模型中做了对应的公差标注参考，结构设计人员可以直接基于这个模型开展工程图导出、加工工艺编制、虚拟装配验证等工作，不需要反复核对安装尺寸，减少设计阶段的尺寸校验工作量。
