数控加工用铸造模工装结构设计

项目分类:铸造模 发布时间:2026-06-01 ID:1172977
  • 数控加工用铸造模工装结构设计
  • 数控加工用铸造模工装结构设计
  • 数控加工用铸造模工装结构设计
  • 数控加工用铸造模工装结构设计
  • 数控加工用铸造模工装结构设计
  • 数控加工用铸造模工装结构设计
  • 数控加工用铸造模工装结构设计
  • 数控加工用铸造模工装结构设计
  • 数控加工用铸造模工装结构设计
  • 数控加工用铸造模工装结构设计
  • 数控加工用铸造模工装结构设计
  • 数控加工用铸造模工装结构设计

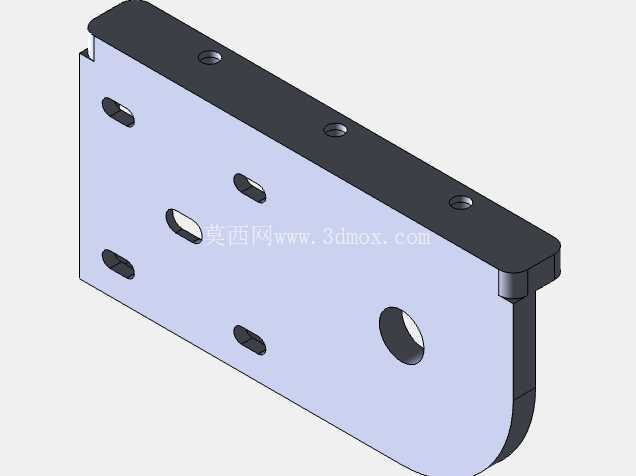

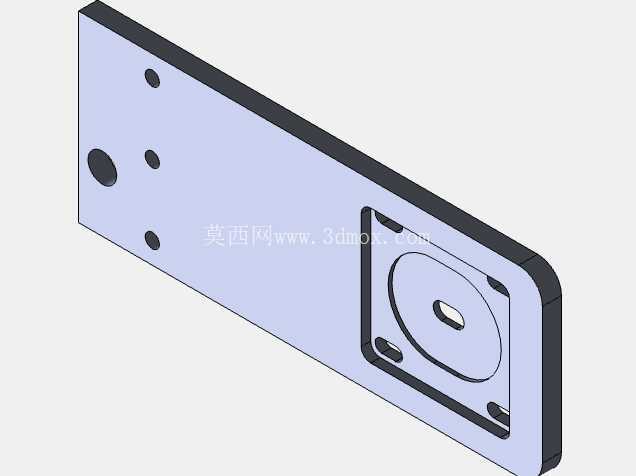

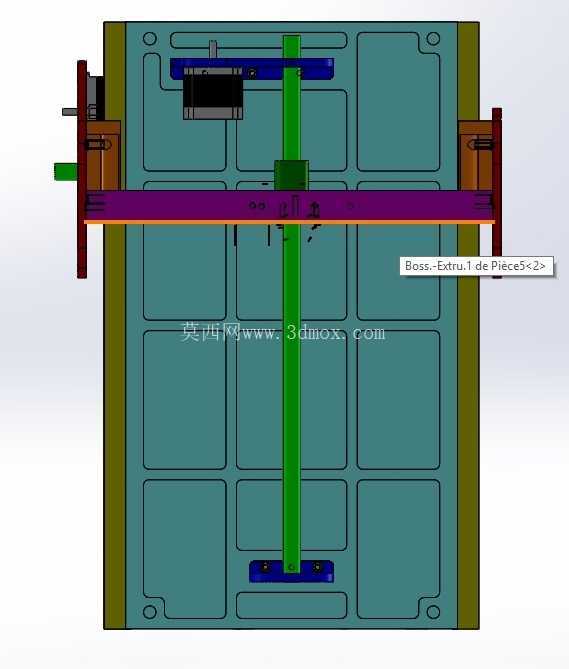

  这套工装结构主要面向中小尺寸平板类铸件的数控加工工序定位装夹需求,在铸造后清理、基准面铣削、孔系加工等工序中承担工件的定位与压紧功能,适配立式加工中心的工作台安装边界,整体安装基准面的平面度公差控制在0.02mm以内,可直接通过T型槽螺栓固定在机床工作台上,无需额外制作过渡转接板。从结构布局来看,主体模架采用矩形框式焊接钢结构,内部设置横竖交错的加强筋板,在保证整体刚性的同时控制自重,模架表面加工有均匀分布的定位孔系与T型槽,可适配不同尺寸规格的铸件装夹,横向跨距可覆盖最大600mm宽度的工件,纵向装夹长度可根据加工行程调整至800mm范围,满足多数中小型平板类压铸件、砂铸件的加工装夹需求。

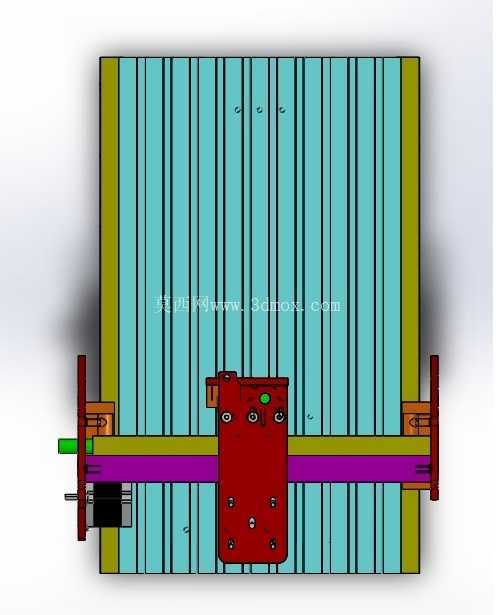

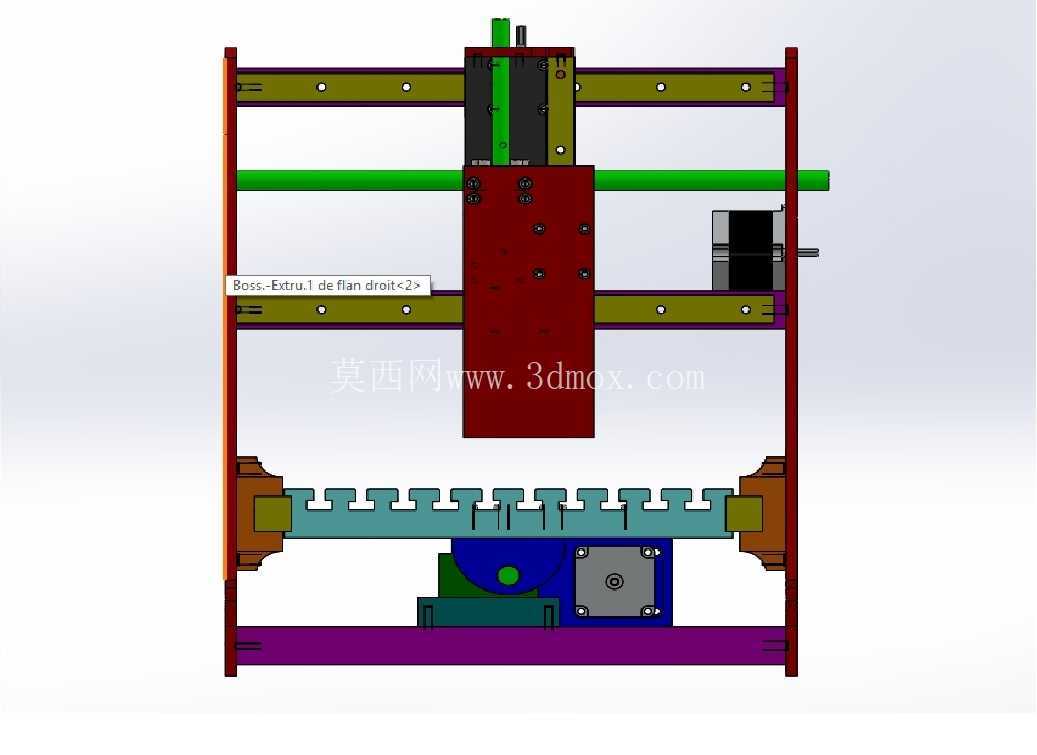

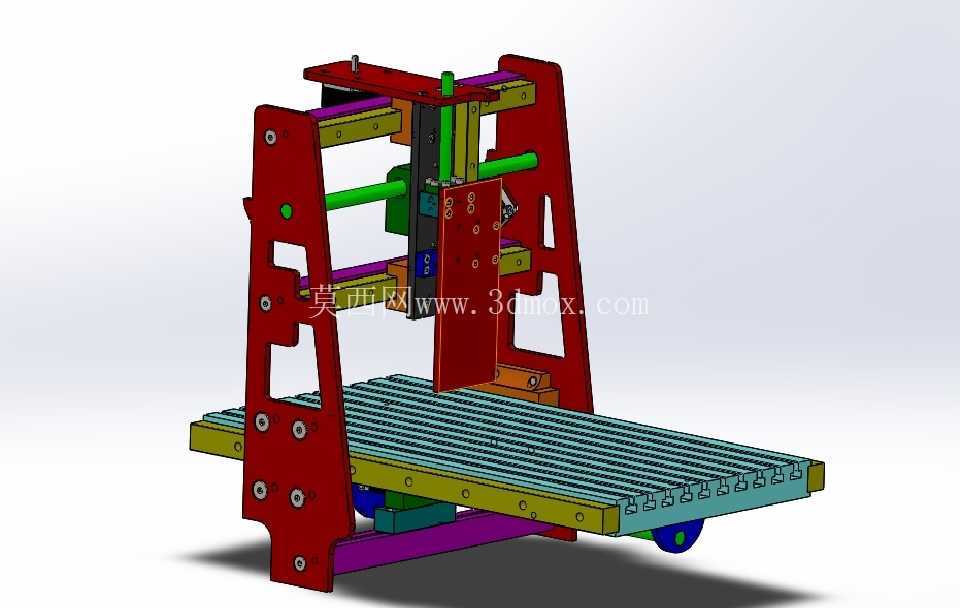

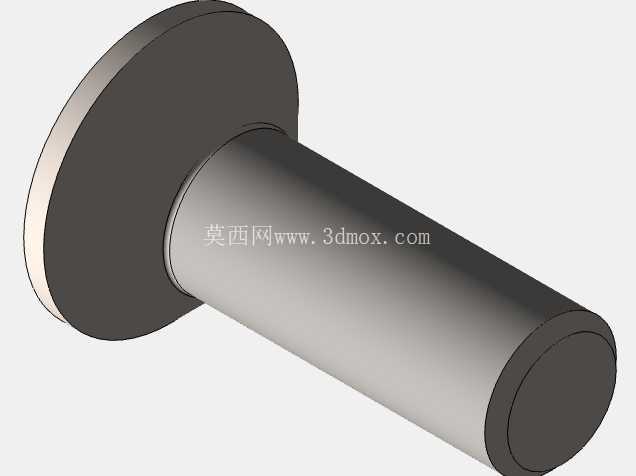

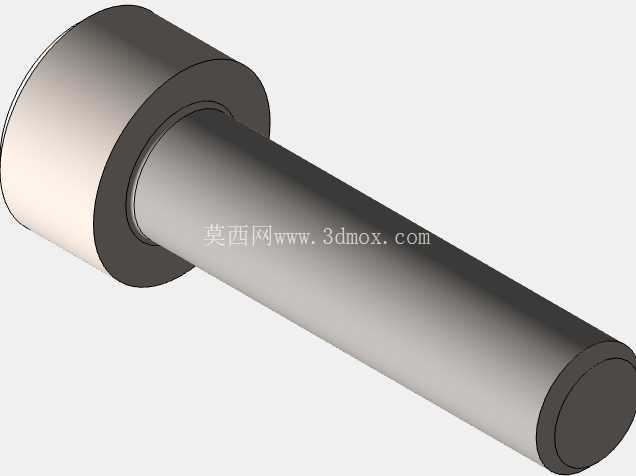

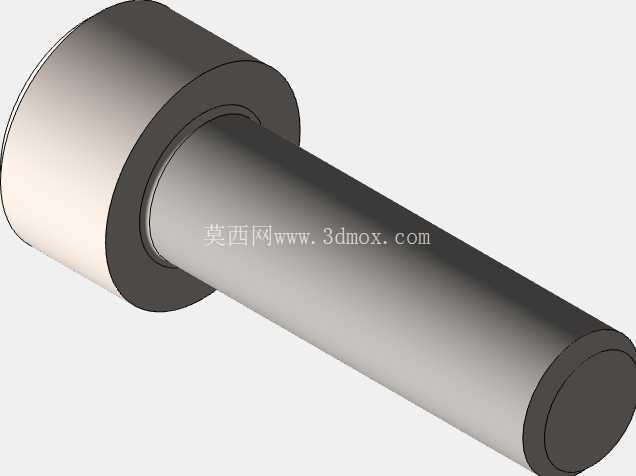

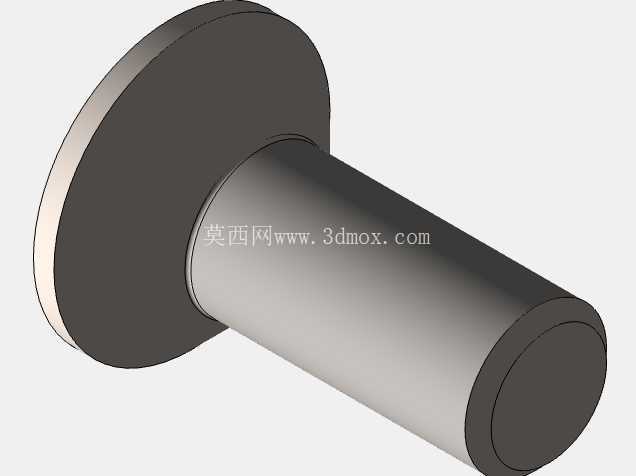

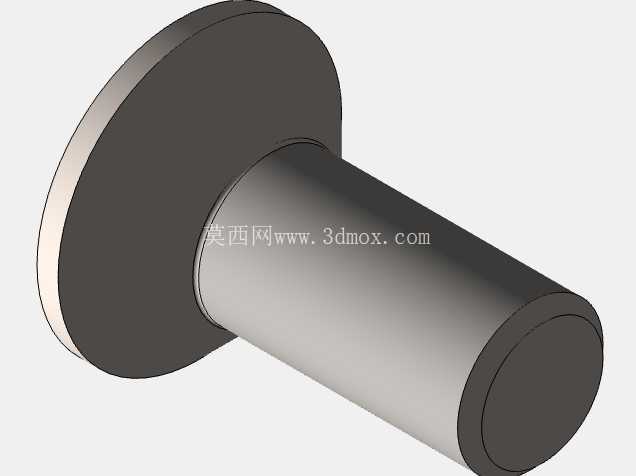

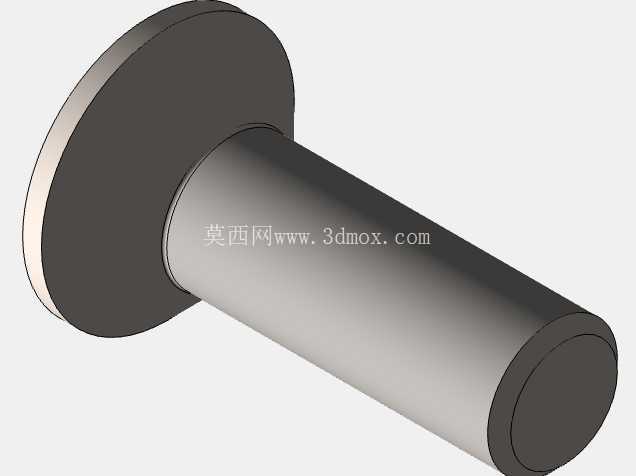

  横向设置的紫色压紧梁采用调质45钢材质,两端通过快拆式锁紧机构与模架侧边的立柱连接,压紧梁上开有等距分布的腰型槽,可根据工件的实际外形调整压紧点位置,避免压伤工件已加工表面,同时保证压紧力均匀分布,减少加工过程中的工件振颤。纵向布置的绿色导向柱承担压紧梁的上下运动导向功能,导向柱表面经过高频淬火处理,硬度达到HRC45-50,配合铜质导向套使用,长期往复运动的磨损量可控制在0.01mm/1000次循环以内,保证压紧动作的重复定位精度。模架两端设置的棕色侧边定位组件包含固定挡块与可调式定位销,其中固定挡块作为工件X向的粗定位基准,可调定位销可根据工件的铸造基准孔位置调整伸出长度,实现工件的精确定位,定位销的锥度设计可自动补偿铸件孔的尺寸偏差,避免装夹过程中出现过定位问题。模架上下两端设置的黑色快锁机构可实现压紧梁的快速锁紧与松开,单次装夹锁紧时间可控制在10秒以内,相比传统的螺栓压紧方式可大幅缩短工件装夹辅助时间,提升数控加工的设备利用率。

  在设计过程中,充分考虑了铸造车间的实际使用环境,所有外露钢制零件均做了发黑防锈处理,运动配合部位预留了防尘密封结构,避免铸造粉尘进入配合间隙导致机构卡滞,同时整体结构无突出的尖锐棱角,所有边角均做了R3以上的倒钝处理,减少操作人员装夹工件时的磕碰风险。这套结构的受力经过有限元校核,在最大5000N的铣削切削力作用下,模架的最大变形量不超过0.03mm,完全满足数控精加工的刚性要求,同时压紧力的作用点均布置在工件的支撑筋对应位置,避免工件装夹变形导致的加工尺寸超差。

  实际使用过程中,操作人员可先将铸件吊装到模架上,靠紧侧边固定挡块,调整可调定位销插入工件基准孔完成定位,随后下压横向压紧梁,扳动两端快锁机构即可完成装夹,无需逐个拧紧压紧螺栓,对于批量铸件加工的场景,可大幅降低操作人员的劳动强度,同时保证每一件工件的装夹定位一致性,减少加工尺寸的散差。模架底部设置的定位键可与机床工作台的T型槽配合,保证工装在机床上的安装位置精度,首次安装时打表校正模架基准面后,后续重复安装的定位误差可控制在0.02mm以内,无需每次安装都重新校正工装位置,进一步压缩生产准备时间。
