弧形定位连接构件铸造加工结构设计

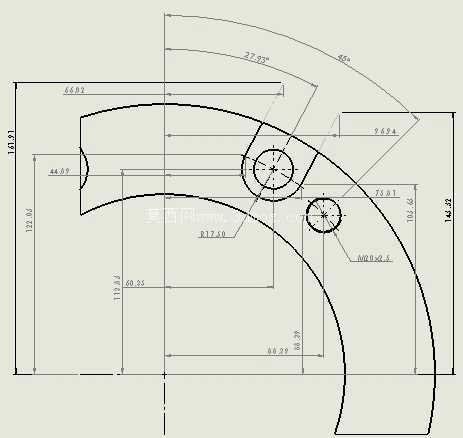

　　这类弧形定位连接构件多用于重载机械设备的角度调节工位，常见于工程机械臂架的铰接限位、输送线弯段的导向支撑、大型工装夹具的角度锁止场景，核心作用是在两个存在相对转动需求的部件之间提供精准的角度定位与刚性连接支撑，避免部件转动过程中出现径向窜动或角度偏移。从结构设计逻辑来看，整体采用变曲率弧形轮廓作为主体，是为了匹配对应安装位置的转动轨迹，让构件在随部件转动时不会与周边结构产生运动干涉，弧形段的曲率经过反复校核，完全贴合配套部件的转动半径，保证转动过程中接触面受力均匀，不会出现局部应力集中的问题。

　　构件上设置的两个同轴度要求较高的圆形安装孔，分别对应固定端与活动端的铰接轴安装位，孔位周边做了局部加厚处理，是考虑到铰接位置是交变应力集中区域，加厚结构可以提升孔位的抗挤压、抗磨损能力，延长构件在反复转动工况下的使用寿命。从尺寸边界来看，构件的弧形外轮廓最大弦长、径向宽度都严格适配安装腔体的内部空间，安装时不需要对周边配套结构做二次修改，两个安装孔的中心距、孔位相对于弧形基准面的位置度公差控制在合理范围内，能保证装配后铰接转动的顺畅度，不会出现卡滞、别劲的问题。

　　设计过程中优先考虑了铸造工艺的成型可行性，所有转角位置都做了适配铸造的圆角过渡，避免出现尖锐棱角导致的铸造应力开裂，壁厚整体保持均匀，局部加厚位置也做了平缓的壁厚过渡，防止铸造过程中出现缩孔、缩松等成型缺陷。构件的弧形侧边设置的定位凸台，主要用于装配时的快速对位，安装时不需要反复测量调整位置，靠凸台与配套部件的定位槽贴合就能快速确定安装位置，能有效提升现场装配的效率。从受力角度分析，这类构件在工作状态下主要承受径向的剪切力与周向的扭转力，弧形主体的截面形状经过优化，在保证整体刚性的前提下尽可能减少不必要的材料冗余，既控制了构件自身重量，也避免了多余材料带来的成本浪费。

　　孔位内部预留了润滑脂槽的安装空间，后期维护时可以直接通过注油嘴向铰接位置加注润滑脂，不需要拆解构件就能完成保养，降低了设备运维的工作量。构件的非配合面做了平整化处理，既方便铸造后的清整工序，也能避免安装时与周边管线、防护部件产生刮擦。在实际选型应用中，这类构件可以直接替换同规格的老旧损坏部件，不需要重新测绘设计，尺寸参数完全匹配常规重载铰接工位的安装标准，适配多种需要弧形角度定位的机械连接场景，不管是工程机械的臂架连接，还是自动化生产线的弯段导向支撑，都能满足对应的结构强度与定位精度要求。
