液压外啮合齿轮泵端盖法兰结构设计

　　在液压系统的动力元件选型与配套设计中，外啮合齿轮泵凭借结构简单、抗污染能力强、维护便捷的特性，广泛应用在工程机械、农业装备、机床液压站、小型液压机具等场景中，作为这类泵的核心承压与定位部件，法兰端盖的设计合理性直接影响整泵的容积效率、运行寿命与安装适配性。这款适配F、G系列外啮合齿轮泵的法兰盖，在结构设计上首先匹配了对应系列齿轮泵的壳体安装止口，中心凸起的轴孔座既承担了齿轮轴端的径向定位支撑，也预留了密封件的安装槽位，能够在泵体高压工况下阻挡液压油沿轴端渗漏，同时避免外部粉尘、杂质进入泵腔磨损齿轮副。

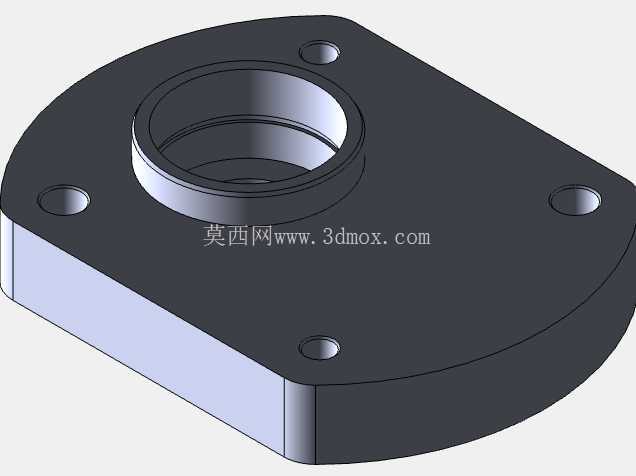

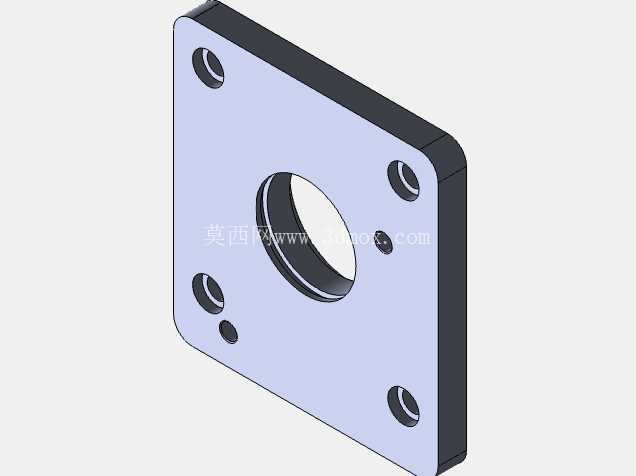

　　从安装边界来看，法兰整体采用切边圆形的轮廓设计，区别于整圆形法兰，这种切边结构能够缩小泵组整体的安装占用空间，在多泵串联安装或者安装空间局促的液压阀组集成场景中，能够有效避让相邻的阀块、管路接头，减少安装干涉风险。法兰上分布的四个安装通孔位置经过公差匹配设计，与泵体上的螺纹孔位完全同轴，安装时无需额外修配孔位即可完成对位，螺栓锁紧后法兰端面与泵体端面的贴合度能够满足高压工况下的密封要求，不会出现局部间隙导致的泄压问题。在实际工况适配中，这款法兰盖的端面厚度经过强度校核，能够承受齿轮泵额定工作压力下的轴向推力，不会在长期高压脉冲载荷下出现形变，避免因端盖形变导致的齿轮轴向间隙变大、容积效率下降问题。

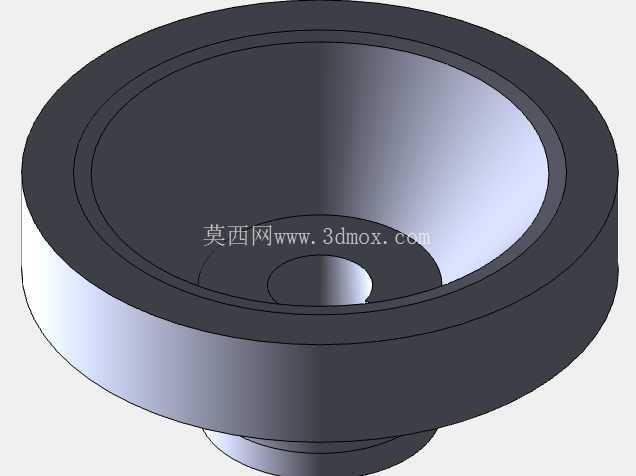

　　中心轴孔的同轴度设计严格匹配齿轮轴的回转中心，能够保证轴端支撑的同轴度误差控制在允许范围内，减少轴运转时的偏磨，延长轴承与密封件的使用寿命。从功能特性上看，这款法兰盖除了承担泵腔的密封承压作用外，其凸起的轴颈结构也可以作为前端密封件的定位基准，骨架油封安装在轴孔内部后，能够与轴表面保持均匀的接触压力，避免偏磨导致的密封失效。在液压站配套设计中，这类法兰盖的安装尺寸标准化程度较高，能够直接适配同系列不同排量的外啮合齿轮泵，无需针对不同排量的泵体重新设计端盖结构，减少了设计人员的重复建模工作量，也便于备件的统一储备与更换。

　　在三维建模过程中，这类零件的设计需要重点关注安装孔的位置度公差、止口与轴孔的同轴度、密封槽的尺寸精度，同时要兼顾加工工艺性，法兰的各个转角处都设计了合理的铸造圆角与加工退刀结构，既适合铸造毛坯成型，也便于后续机加工工序的装夹与走刀，减少加工过程中的应力集中。在设备实际装配场景中，这款法兰盖与泵体装配时，只需在贴合面加装对应规格的密封垫片，按照规定扭矩对角锁紧安装螺栓即可完成装配，无需额外的调整工序，能够有效提升整泵的装配效率。针对户外作业的工程机械液压系统，这款法兰的结构设计也考虑了环境适应性，外露的安装面与轴孔部位都做了合理的倒角处理，避免装配时刮伤密封件，同时法兰的整体结构没有易积水的凹槽，能够减少户外使用时的积液锈蚀问题，延长零件的户外使用寿命。在液压系统的故障维修场景中，这类标准化的法兰盖也能够快速替换损坏的原有端盖，无需对泵体进行二次加工，降低维修的时间成本与配件成本。
