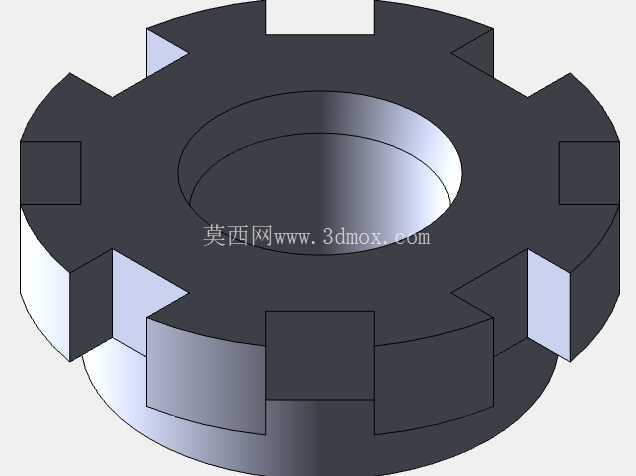

带外齿槽环形铸造镶套结构

　　这类带外齿槽的环形镶套，主要应用在压力铸造的模具成型环节，作为模具内部的耐磨镶件使用，直接参与铸件的型腔成型，同时承担合模时的周向定位、受力传导作用，在铝合金、锌合金等有色金属压铸生产场景中十分常见。从结构设计来看，零件整体为同轴环形结构，内孔为光滑圆柱面，用于和模具的型芯部位配合安装，配合公差一般选用H7/k6的过渡配合，保证装配后无径向窜动，同时避免过盈量过大导致装配应力开裂。

　　外圆周向均匀分布的矩形齿槽，并非传动用途，而是用于在合模时和模具定模套板的对应卡槽嵌合，限制镶套在高温高压金属液充型过程中发生周向转动，避免铸件出现错边、壁厚不均的缺陷；齿槽的槽宽、槽深尺寸需要和套板卡槽做对应匹配，单边预留0.02-0.03mm的装配间隙，既方便拆装更换，又不会在充型压力下产生偏移。零件的轴向分为两段不同直径的圆柱段，大直径段的端面作为承压面，合模时紧贴模套的台阶面，承受金属液充型时的反向推力，小直径段伸入型腔内部，直接和高温金属液接触，因此设计时在两段的衔接处做了R0.5的圆角过渡，避免应力集中导致的热疲劳开裂。

　　从安装边界来看，这类镶套的内孔直径需要和对应型芯的外径完全匹配，外轮廓的最大齿顶圆直径不能超过模套安装孔的内径，轴向总高度要和模腔的深度匹配，保证合模后分型面处无台阶错位。设计这类零件时，首先要根据压铸产品的内孔尺寸确定镶套的内孔直径，再根据模套的安装空间确定外圆的基本尺寸，周向齿的数量一般根据镶套直径大小选择6-12个均匀分布，保证周向受力均匀，齿的位置要避开模具的冷却水道、顶杆孔位置，避免和其他模具零件发生干涉。选材上一般选用H13热作模具钢，热处理后硬度达到HRC48-52，保证高温下的耐磨性和抗热疲劳性能，齿槽的加工一般采用铣削成型后做表面氮化处理，提高表面硬度，减少长期开合模摩擦导致的槽边磨损。

　　在实际生产中，这类镶套属于易损件，当齿槽出现磨损塌陷、内孔出现拉伤或者热裂纹时，就需要及时更换，因此设计时要保证零件的互换性，所有尺寸公差严格按照模具设计标准执行，不需要额外的调整修配就能直接安装使用。外齿槽的设计还有一个作用，就是在镶套和模套之间形成微小的排气间隙，金属液充型时型腔内的空气可以通过齿槽的配合间隙向外排出，减少铸件气孔缺陷的产生，因此齿槽的表面粗糙度不能过高，一般控制在Ra1.6即可，不需要做镜面抛光，避免间隙过小影响排气效果。内孔表面因为直接和铸件接触，表面粗糙度需要达到Ra0.8，并且要做抛光处理，减少铸件脱模时的拉伤，同时在镶套的非成型端面上设计有对应的起拔螺纹孔，方便更换时用起拔器将镶套从模套中拔出，避免硬撬损伤模套的安装孔。
