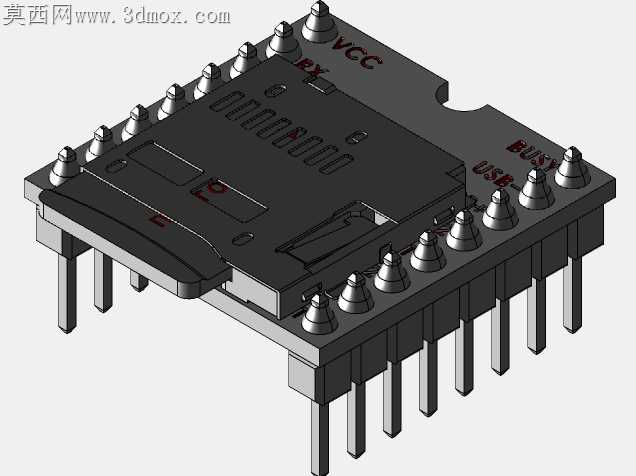

DFPlayer迷你音频播放模块结构设计

直插式电子模块量产时最容易踩的坑，就是引脚共面度偏差导致波峰焊虚焊，这款迷你音频播放模块的结构设计，从载板支撑到引脚排布都做了针对性的加工适配调整。模块边缘的排针引脚没有采用等长齐平的常规设计，每根引脚的根部都做了0.1mm的沉台限位，插装时引脚不会因为载板受力倾斜出现高低差，过波峰焊时焊锡能均匀包裹引脚根部，不会出现单侧虚焊的问题。载板上的TF卡槽没有直接贴装在PCB表面，卡槽底部预留了0.2mm的溢胶槽，贴片打胶固定时多余的红胶会流入槽内，不会溢到卡槽触点位置导致读卡接触不良，卡槽边缘的弹片避让槽做了0.15mm的倒角，插卡时不会刮伤TF卡的金手指涂层。模块表面的丝印标识没有做在容易被焊锡污染的引脚周边，VCC、BUSY、USB等功能标识全部做在载板中间的平整区域，丝印层下方做了阻焊层加厚处理，过回流焊时高温不会让丝印模糊脱落，生产检验时能快速识别引脚定义，不用反复对照规格书查线。模块四角的固定焊盘做了梅花形的镂空设计，手工焊接时焊锡能透过镂空孔形成铆接结构，模块固定在主板上后抗震动能力更强，用在车载或者便携设备上不会因为长期震动出现焊盘脱落的问题。载板上的USB接口位置做了局部加厚的铜箔支撑，频繁插拔USB线时接口不会因为受力过大从载板上扯掉，接口周围的三个固定引脚都做了加大焊盘设计，插拔力能分散到整个载板区域，不会集中在单个焊盘上。模块上的贴片元件全部排布在载板的内侧区域，边缘预留了1mm的走刀空间，分板加工时铣刀不会碰到贴片元件，不会出现分板崩边碰掉元件的问题，元件之间的间距全部控制在0.3mm以上，贴片时不会出现元件连锡短路的情况，生产良率能比常规排布的模块提升不少。
