小型飞行器着陆缓冲支撑起落架结构设计

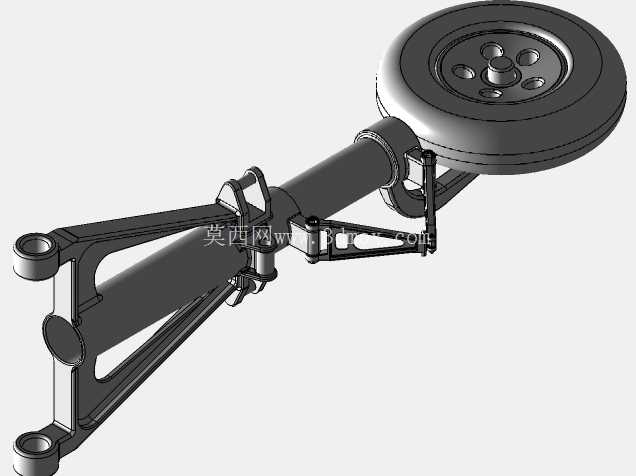

在小型通用飞行器、轻型试验类航空器的设计环节中，起落架作为直接承担着陆冲击载荷、地面滑行支撑、停机驻留承载的核心部件，其结构合理性直接决定了整机的着陆安全性与地面操作稳定性。这套起落架结构采用单支柱摇臂式布局，核心设计目标是在有限的安装空间内，最大化吸收着陆瞬间的垂直冲击能量，同时兼顾地面滑行时的侧向稳定性，避免硬着陆过程中冲击载荷直接传递至机身主结构，造成机身框架、机载设备的过载损伤。

从实际应用场景来看，这类结构适配最大起飞重量在120kg以内的轻型试验飞行器、小型无人机原型机，安装边界位于机身下部重心投影线前后150mm范围内，主支柱铰接点距离机身蒙皮的安装高度控制在210mm，轮轴最低点距离机身基准面的静态高度为320mm，着陆压缩行程预留75mm，能够满足在硬化铺装跑道、平整压实草地两类常见起降场地的使用需求。结构设计过程中，优先考虑了载荷传递路径的合理性：着陆瞬间的垂直冲击力首先作用于机轮轮轴，通过摇臂结构传递至主缓冲支柱，支柱内部的弹性阻尼元件将冲击动能转化为阻尼热能耗散，剩余载荷通过支柱上端的两个铰接安装座均匀分散到机身下部的加强框上，避免局部应力集中造成结构失效。

在功能特性层面，这套结构除了基础的垂直缓冲功能外，还预留了侧向载荷限位结构，摇臂与支柱之间设置了耐磨衬套，能够承受着陆侧风、地面转向时产生的最大0.8g侧向载荷，防止支柱出现侧向形变。主支柱采用空心薄壁结构设计，在保证12kN轴向抗压强度的前提下，尽可能降低自身结构重量，单组起落架的结构重量控制在1.8kg以内，符合轻型航空器的减重设计要求。铰接点位置的公差配合设计预留了0.2mm的活动间隙，既避免了机构卡滞，也能减少地面滑行时的振动传递到机身。

设计过程中针对着陆工况的受力分析做了多轮迭代，最初的方案将支柱铰接点设置在重心前方80mm位置，仿真计算发现着陆时会出现较大的低头力矩，容易造成飞行器拿大顶的风险，后续将铰接点后移至重心前方35mm位置，同时调整了摇臂的力臂比例，将缓冲器的载荷-行程曲线调整为渐进式特性：初始接触地面的20mm行程内阻尼系数较低，能够平缓吸收初始冲击，后续55mm行程阻尼系数逐步提升，避免出现冲顶现象。针对地面滑行的颠簸工况，结构还设置了防反跳限位块，防止缓冲器伸张行程过长导致机轮跳离地面，影响滑行方向稳定性。

从安装适配性来看，这套起落架的上端安装座采用标准的四点螺栓固定设计，安装孔位间距为120mm×80mm，适配机身下部常见的框梁结构，不需要对机身主结构做大规模改装就可以完成装配。轮轴部位采用标准的航空机轮安装接口，适配直径200mm的低压航空轮胎，轮胎充气压力控制在0.25MPa，能够进一步分散地面接触压力，降低在松软草地起降时的下陷量。结构的所有转动铰接部位都设计了润滑脂注油通道，满足长期使用的维护需求，外露的金属结构件做了阳极氧化防腐处理，能够适应户外停放、降雨天气下的使用环境，避免结构锈蚀导致机构卡滞。

在实际工况模拟中，这套结构能够承受最大3m/s的垂直下沉速度，对应轻型飞行器的正常着陆下沉率范围，当出现5m/s的极限硬着陆工况时，结构的最大应力出现在摇臂与轮轴的连接位置，应力值低于材料屈服强度的70%，不会出现不可逆的塑性变形，能够保证极端工况下的结构完整性。针对地面转向的需求，起落架的主支柱可以配合转向机构实现最大±30°的偏转角度，满足地面滑行时的方向控制要求，偏转过程中缓冲机构不会出现卡滞，载荷传递路径保持顺畅。
