四轴航拍无人机一体成型机架结构

这款四轴机架的结构设计，首先围绕航拍作业、休闲飞行、竞速穿越三类核心场景的实际载荷需求展开，四个机臂采用等距十字布局，机臂末端的电机安装座预留了标准圆形嵌合位，可适配市面主流22、23系列无刷电机的安装孔距，安装座底部做了环形凸台结构，能够抵消电机高速运转产生的径向震动，避免震动传递到机身中部的载荷舱影响航拍成像清晰度。机身中部的载荷舱采用下沉式设计，预留了飞控板、电调、电池、FPV图传模块的分层安装空间，舱体边缘做了加厚的止口结构，既可以提升舱体的抗扭刚度，也能为上盖安装提供精准的定位基准，避免飞行过程中舱盖移位影响内部元器件固定。

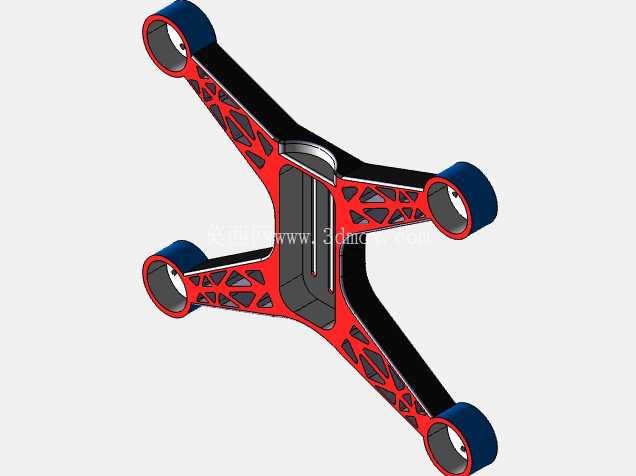

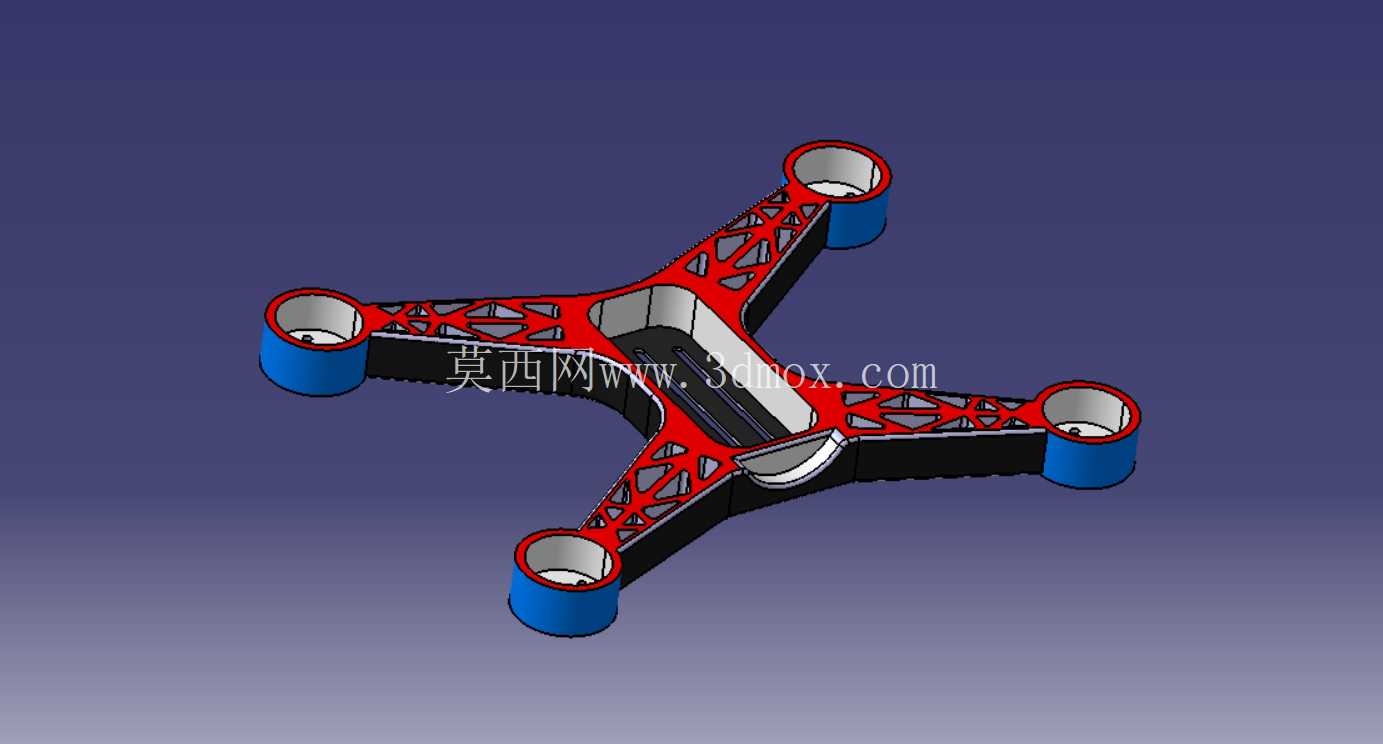

从结构强度设计逻辑来看，机臂部分没有采用实心结构，而是做了镂空的桁架式筋条布局，筋条沿着机臂受力方向呈放射状排布，在保证机臂抗弯、抗扭强度满足飞行过载要求的前提下，尽可能去除非受力区域的材料，降低整体机架重量，提升飞行续航时长。机臂与中心舱体的连接位置做了圆弧过渡处理，没有直角应力集中结构，能够承受降落时的冲击载荷，尤其是在不平整场地硬着陆的场景下，过渡区域的应力分散设计可以避免机臂根部出现断裂问题。机臂末端的电机座外侧做了蓝色的防护套嵌合槽，防护套采用软质耐磨材质，既可以在发生碰撞时吸收冲击能量保护电机，也能在降落时起到一定的缓冲作用，减少机架与地面的硬接触磨损。

考虑到不同使用场景的改装需求，机架的中心舱预留了通用的安装孔位矩阵，既可以搭载轻量化的运动相机完成航拍作业，也可以更换为竞速飞行所需的轻量化电池架，还能兼容FPV第一视角飞行的图传天线安装位，无需对机架主体进行二次打孔加工即可完成不同功能模块的装配。机架的整体安装边界控制在常规四轴无人机的通用尺寸范围内，机臂展开后四个电机座的中心距满足8寸螺旋桨的安装间隙要求，不会出现桨叶打臂的问题，同时机架底部预留了起落架的安装螺孔，可根据使用需求加装高脚起落架，为下方挂载的航拍相机提供足够的离地间隙，避免起降过程中镜头接触地面造成损坏。

从铸造工艺适配性来看，整个机架采用一体铸造成型的设计思路，所有结构的拔模斜度控制在合理范围内，没有倒扣结构，无需复杂的抽芯结构即可完成铸造成型，机臂上的镂空筋条结构厚度均匀，能够避免铸造过程中出现缩孔、冷隔等缺陷，成型后仅需少量的后处理加工即可满足装配精度要求，适合批量生产。机架的流线型机臂外形能够降低飞行过程中的空气阻力，减少高速飞行时的风阻损耗，同时筋条结构的布局也能在飞行过程中引导气流经过电调安装位，为工作中的电调提供辅助散热，避免长时间大油门飞行时电调过热触发保护。针对新手飞行容易出现碰撞的问题，机臂的筋条结构做了等强度设计，发生轻度碰撞时首先通过筋条的微小形变吸收冲击能量，不会直接导致中心舱体变形，维修时仅需更换受损机臂部分即可，降低使用维护成本。
