高速四旋翼飞行载具结构设计方案

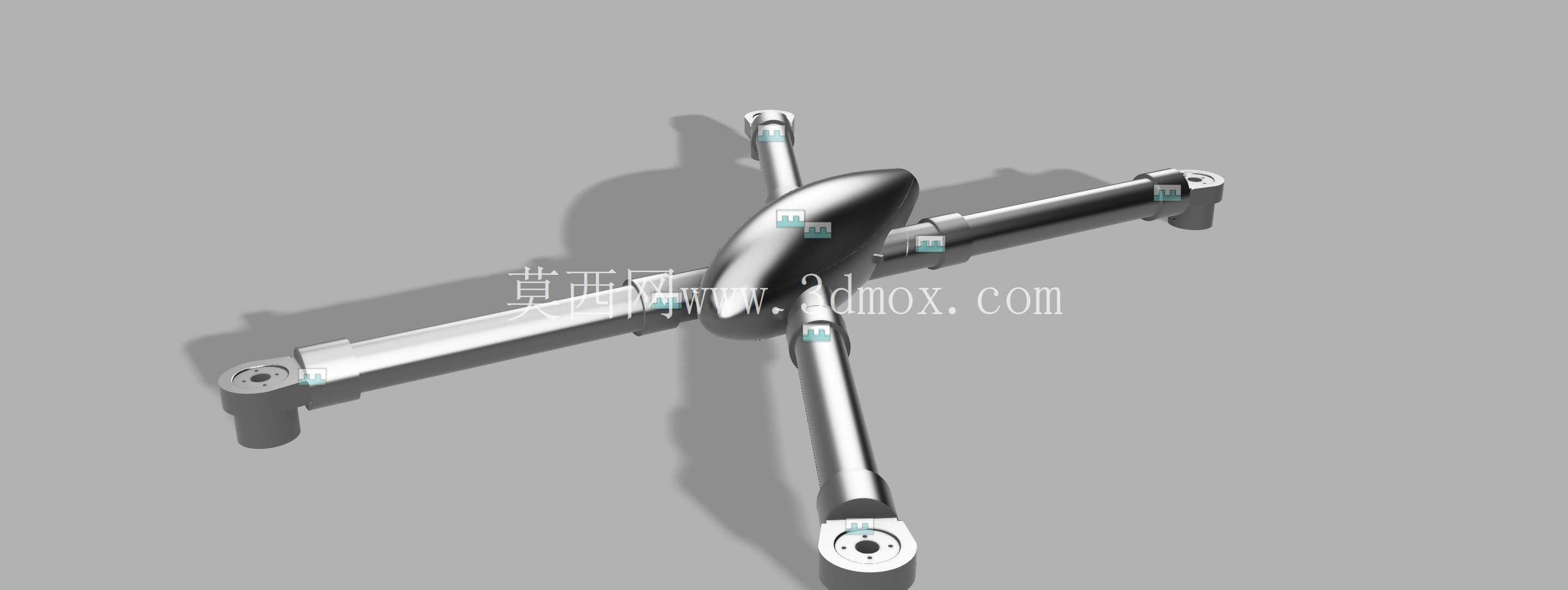

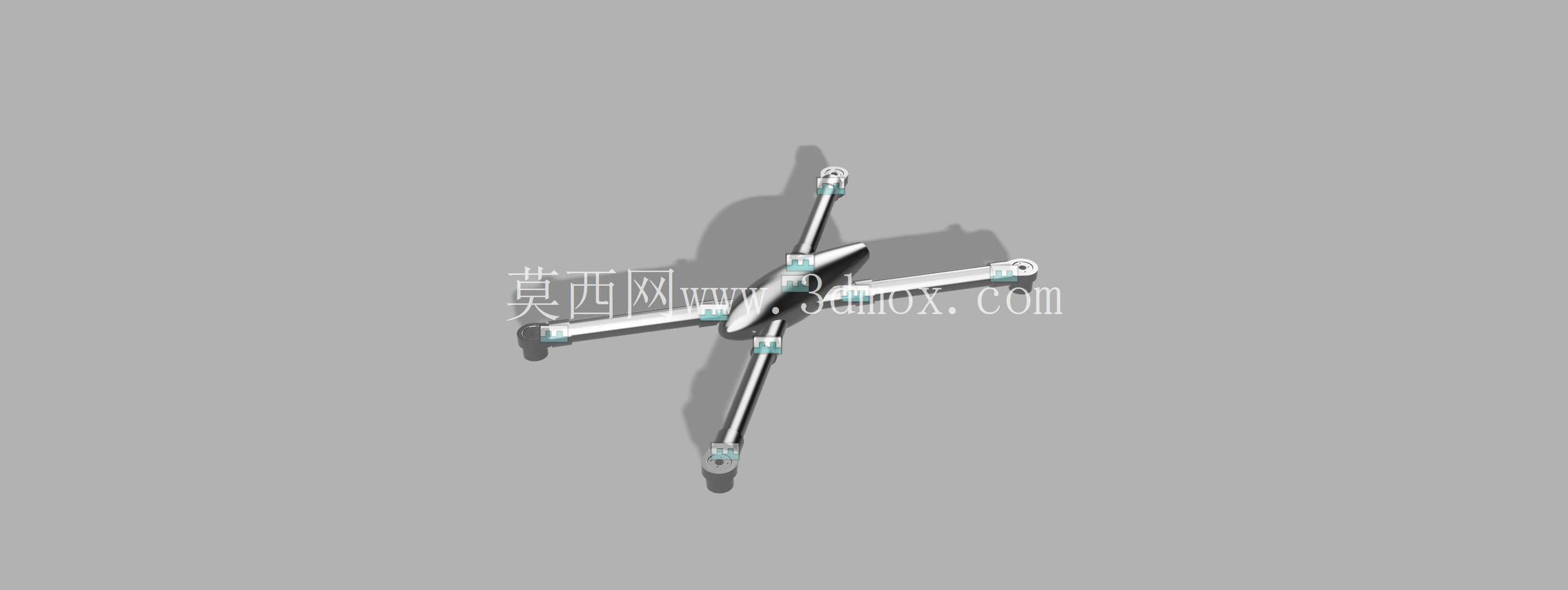

　　这款四旋翼飞行载具的结构设计，核心围绕高速飞行场景的气动需求与结构可靠性展开，区别于常规消费级航拍无人机的慢飞构型，整体设计优先服务于竞速飞行、高速巡检这类对飞行速度、机动响应有高要求的应用场景。从气动布局来看，中心机身采用流线型水滴式截面设计，截面沿飞行方向做连续收窄过渡，能够在高速前飞状态下有效降低迎风面压差阻力，避免常规方箱式机身在高速下产生的气流分离问题，减少紊流对机臂末端动力单元的气动干扰。机臂采用X型交叉布置方案，四个机臂从中心机身的承力核心区向外延伸，这种布局相比十字型布局，在高速前飞时前后机臂的气动遮挡更小，前飞过程中各动力单元的进气流场更均匀，不会出现前后动力输出差过大导致的姿态控制偏差。机臂本身采用带微锥度的圆柱构型，从根部到末端直径逐步收窄，既能够匹配根部弯矩更大的受力特性——机臂根部需要承受动力单元产生的全部升力、机动飞行时的交变载荷，更大的截面可以提升抗弯截面模量，减少飞行过程中的机臂震颤，又能通过锥度设计降低机臂自身的气动阻力，同时末端收窄的结构也能减少对螺旋桨下洗气流的阻挡，提升动力系统的效率。机臂末端设计有标准化的圆形电机安装座，安装面预留了通用的电机安装孔位，能够适配不同规格的无刷电机，安装座与机臂主体采用一体化过渡设计，避免了拼接结构带来的应力集中问题，在大机动过载飞行时不会出现安装座断裂的风险。

　　机臂整体设置了微小的上反角，这个角度经过气动校核，一方面能够提升飞行过程中的姿态自稳定性，在高速飞行遇到突风干扰时，机身能够更快恢复平稳姿态，降低飞控系统的调节压力；另一方面上反角设计能够让机臂末端的螺旋桨下洗气流向外倾斜，减少气流打在中心机身底部产生的附加阻力，同时也为机身下部的载荷安装预留了足够的气流空间，避免下洗气流干扰搭载的任务设备。中心机身内部做了分腔式结构设计，前部预留了传感器安装位，可以根据任务需求搭载视觉传感器、高速摄像头或者环境检测模块，中部为飞控系统的安装舱，安装面做了平整化处理，能够保证飞控安装的水平度，减少安装误差带来的姿态解算偏差，后部为电池安装舱，电池舱的位置靠近整机的重心点，能够避免电池重量变化导致整机重心偏移过大，同时舱体设计有走线槽，能够规整电源、信号线路，避免线路杂乱干扰飞控信号或者被气流吹动影响飞行稳定性。

　　从安装边界来看，整机的机臂展开尺寸控制在合理范围内，机臂末端的螺旋桨转动平面不会超出机身投影过多，既保证了螺旋桨有足够的桨盘面积来提供升力，又能避免整机尺寸过大导致的飞行风阻增加，同时机臂与中心机身的连接位置做了加强结构，能够承受高速机动时产生的多向载荷，在急加速、急转向、急减速的工况下，连接位置不会出现结构形变。在实际应用场景中，这款构型的飞行载具既可以用于专业级的无人机竞速赛事，凭借低阻的气动设计获得更高的飞行速度与更灵活的机动响应；也可以搭载轻量化的巡检设备，用于电力线路、油气管道的快速巡检作业，依靠高速飞行能力提升巡检的覆盖效率；还可以作为小型任务载具，在应急场景下快速抵达目标区域，完成小载荷的物资投送或者现场画面回传。

　　结构设计上充分考虑了组装与维护的便利性，机臂与中心机身的连接采用定位止口设计，组装时能够快速定位，不需要反复调整安装角度，后期如果机臂出现碰撞损坏，也可以快速单独更换，不需要更换整个中心机身结构，降低使用维护成本。整机的重心设计严格控制在中心机身的几何中心附近，动力单元安装后，四个电机的拉力合力线穿过整机重心，能够减少飞行过程中的姿态配平阻力，让动力输出更多用于提升飞行速度与机动性能，而不是用来抵消重心偏移带来的附加力矩。机身表面的过渡区域全部做了圆角处理，避免尖锐棱角产生的气动噪音与局部气流分离，同时也能减少组装使用过程中尖锐边角对操作人员的划伤风险。
