便携5升铝制医用供氧气瓶结构设计

　　这款5升规格的铝制气瓶，主要面向移动供氧场景设计，常见于家庭氧疗、户外急救、小型诊所临时供氧、高原出行随身供氧等场景，相比传统钢制气瓶，铝制材质的自重优势十分明显，单人即可完成搬运与更换操作，无需借助额外辅助搬运设备，适配非固定点位的供氧需求。从结构设计层面来看，瓶身采用直筒型回转体结构，整体直径控制在140毫米，总高度430毫米，这个尺寸边界经过多场景适配验证：既可以放入常规家用医疗设备收纳柜的中层格位，也能适配多数便携式供氧推车的固定卡槽，甚至可以放置在普通家用轿车的后备箱储物格内，不会占用过多储物空间，安装固定时仅需匹配对应直径的环形抱箍即可完成锁紧，不需要定制特殊的安装支架，降低了配套使用的适配成本。

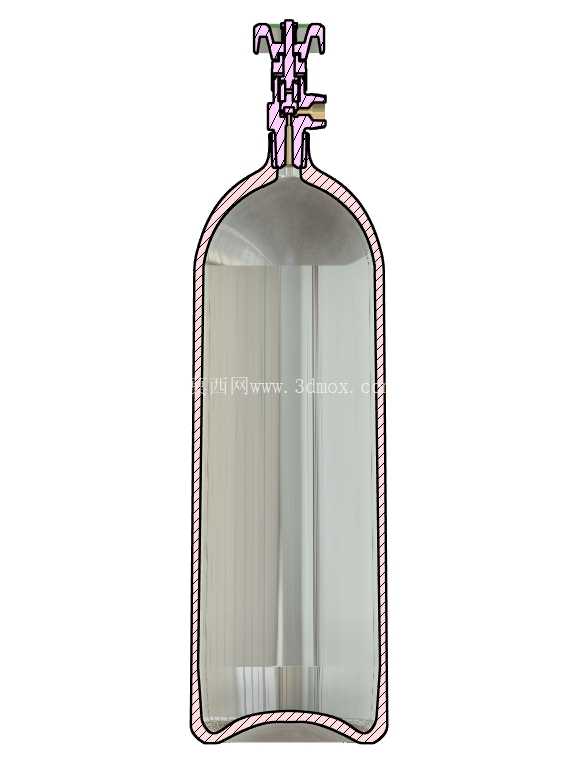

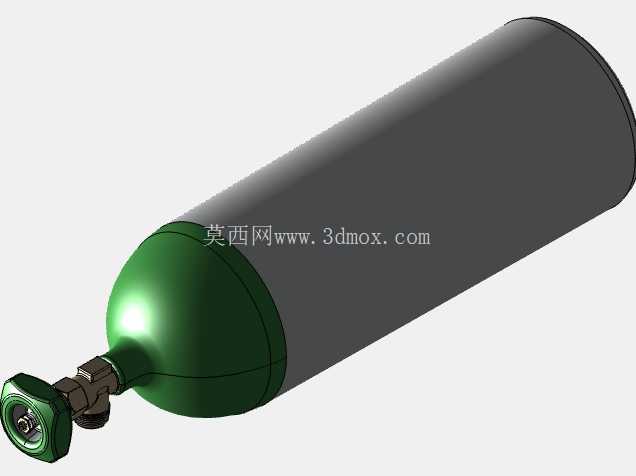

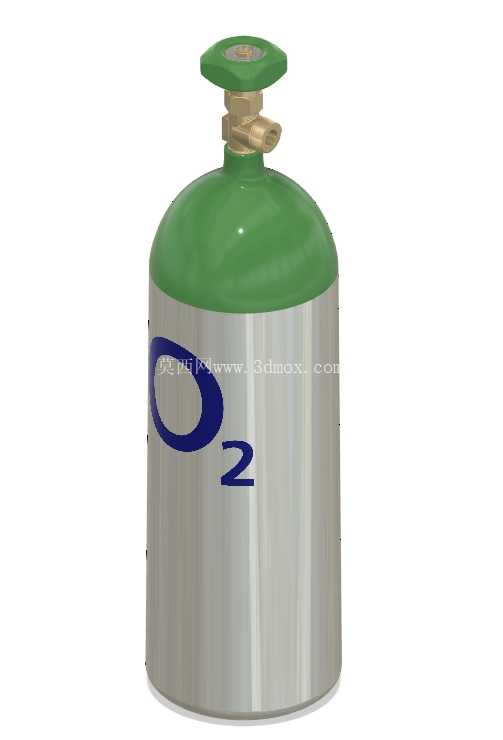

　　瓶身上部的封头采用圆弧过渡设计，避免直角应力集中问题，铝制材料的延展性能可以保证封头在冲压成型时壁厚均匀，不会出现局部壁厚过薄的强度隐患，瓶身与封头的连接位置采用环向焊接工艺，焊接后做整体钝化处理，避免长期使用过程中出现氧化锈蚀问题，适配医用氧气的洁净存储要求，不会因为瓶身材质析出杂质影响氧气纯度。顶部的阀门安装座采用加厚设计，和瓶身上封头一体加工成型，避免了分体式阀座的密封泄漏风险，阀门选用常规的医用氧气截止阀，接口尺寸符合通用医用供氧管路的标准规格，可以直接匹配湿化瓶、吸氧管、流量表等常规配套配件，不需要额外加装转接头，实际使用时的配件替换成本更低。瓶身侧面的标识区域做了磨砂处理，方便粘贴氧气标识、充装检验标签等标识件，不会因为瓶身过于光滑导致标签脱落，绿色的顶部封头配色符合医用氧气瓶的通用标识规范，现场使用时可以快速和其他工业气瓶做区分，避免错装错用的安全隐患。从实际使用的功能特性来看，5升的水容积可以满足常规流量下2-3小时的持续供氧需求，足够支撑短途转运、临时应急补氧的使用时长，铝制瓶身的重量控制在同容积钢制气瓶的40%左右，女性使用者也可以独立完成搬移操作，对于需要居家氧疗的老年用户群体十分友好，日常挪动位置不需要耗费过多体力。

　　设计过程中充分考虑了日常使用的磕碰场景，瓶身底部做了加厚卷边处理，竖直放置时的接触面积更大，放置稳定性更好，轻微的碰撞不会导致气瓶倾倒，卷边结构也可以避免日常放置时瓶底直接接触地面造成的磨损，延长瓶身的整体使用寿命。阀门手轮采用大尺寸防滑设计，即使佩戴医用手套也可以轻松完成阀门的开关操作，不需要借助额外的扳手工具，紧急情况下可以快速开启阀门供氧，手轮的旋转扭矩经过调校，既不会因为过松导致阀门误开，也不会因为过紧导致紧急情况下无法快速开启。瓶身的内壁做了抛光处理，粗糙度控制在Ra0.8以下，避免内壁残留杂质在氧气充放过程中被气流带出，影响输出氧气的洁净度，同时光滑的内壁也方便定期做瓶内清洁处理，符合医用压力容器的卫生要求。

　　在安装边界的考量上，这款气瓶的整体外形没有外凸的结构件，除顶部阀门外最大外轮廓就是140毫米直径的瓶身，做设备集成时可以按照这个直径预留安装空间，不需要额外预留避让位置，集成到小型移动供氧站、车载供氧系统等设备内时，空间利用率更高。瓶身的耐压等级按照常规医用氧气瓶的标准设计，满足15MPa公称工作压力的强度要求，铝制材料经过固溶处理后，强度和韧性都可以达到压力容器的使用标准，同时不会出现钢制气瓶常见的长期使用后锈蚀掉漆问题，外观可以长期保持整洁，适合在医疗场所、家庭等对环境整洁度有要求的场景使用。日常维护过程中，铝制瓶身不需要做定期的除锈刷漆处理，仅需要擦拭表面灰尘即可，维护成本远低于传统钢制气瓶，整体使用寿命内的综合使用成本更低。
