后弯式离心风机叶轮结构设计

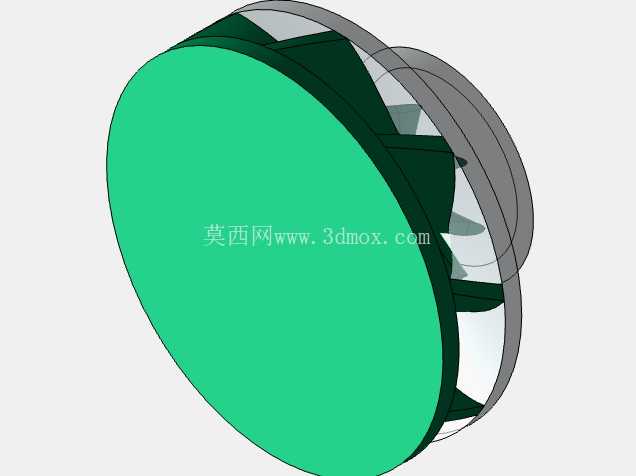

在工业通风、烟气输送、车间除尘、暖通空调系统等场景中，离心风机是核心的流体输送动力部件，而叶轮作为离心风机唯一对气流做功的核心构件，其几何造型直接决定了整机的风压、风量、运行效率与气动噪声水平。这款叶轮采用后弯式长短叶片复合布局，区别于传统等长叶片设计，短叶片设置在相邻长叶片的流道中段位置，能够有效抑制长叶片吸力面的气流分离现象，降低流道内的涡流损失，在相同转速与直径参数下，可提升8%-12%的全压效率，同时拓宽风机的稳定运行工况区间，避免小流量工况下出现喘振问题。

从实际应用场景来看，这类叶轮可适配中低压离心通风机，覆盖工业厂房换气排尘、锅炉引风、环保设备废气输送、中央空调风柜送风等多个工况，针对含尘气流场景，叶片型线采用大曲率平滑过渡设计，减少叶片表面的尘粒附着概率，降低积灰带来的动平衡失效风险。叶轮整体为轮盘+叶片+轮盖的一体化铸造结构，轮盘采用等厚度圆盘设计，中心设置凸台结构用于与电机轴或传动轴配合，凸台处预留轴孔与键槽安装位，可根据适配的电机轴径调整轴孔尺寸，安装时需保证叶轮端面与轴的垂直度公差控制在0.05mm以内，避免运行时出现径向跳动超标问题。

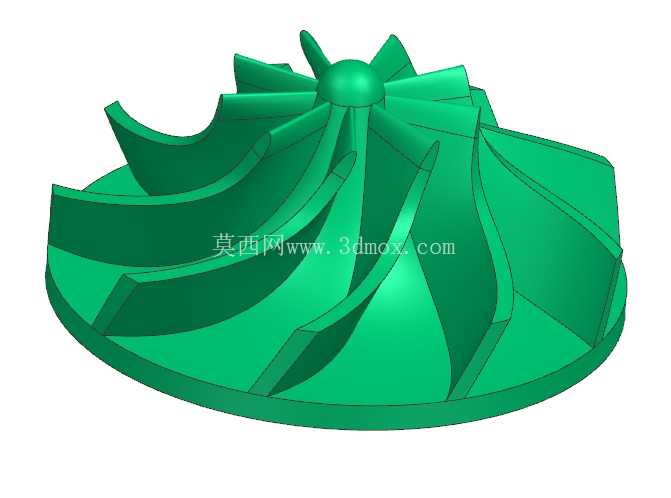

设计过程中先通过流场仿真确定叶片的进出口安装角，叶片进口角根据叶轮进口气流预旋角度匹配设置，保证气流无冲击进入叶道，出口角采用后弯式设计，相比前弯叶片具备更高的运行效率与更低的噪声水平，叶片型线采用空间扭曲设计，从轮盘侧到轮盖侧的型线角度平滑过渡，适配不同叶高位置的气流速度分布，减少叶道内的二次流损失。轮盖采用收敛式锥面设计，从叶轮进口到出口方向流道宽度逐渐收窄，对气流起到加速导流作用，同时提升叶轮整体的结构刚度，降低高速旋转时的叶片变形量。

从安装边界来看，叶轮的最大外径尺寸需匹配风机蜗壳的内壁型线，叶轮与蜗壳的径向间隙控制在叶轮直径的1.5%-2.5%区间，间隙过大会导致气流回流损失增加，间隙过小则容易出现叶轮与蜗壳的刮擦故障。叶轮轴向安装位置需对准蜗壳的进风口中心，进风口与叶轮进口的轴向重叠长度控制在10-15mm，保证气流顺畅进入叶道，减少进口泄漏损失。结构强度方面，叶片与轮盘、轮盖的连接位置采用大圆角过渡，避免应力集中，铸造后需进行动平衡校正，平衡精度等级达到G6.3以上，保证1500rpm转速下运行平稳，振动速度有效值控制在4.5mm/s以内。

针对不同的输送介质特性，可调整叶片的厚度与表面处理工艺，输送洁净空气时叶片厚度可采用3-5mm的薄壁设计，降低叶轮整体重量，减少电机启动负载；输送含尘或腐蚀性气体时，可适当增加叶片厚度至6-8mm，表面做耐磨或防腐涂层处理，提升叶轮的使用寿命。这款叶轮的长短叶片布局还能有效降低叶片通过频率的气动噪声，相比等长叶片设计，相同工况下噪声可降低3-5dB(A)，适配对噪声控制有要求的民用建筑通风场景。
