卡通风格火箭造型铸造工艺结构

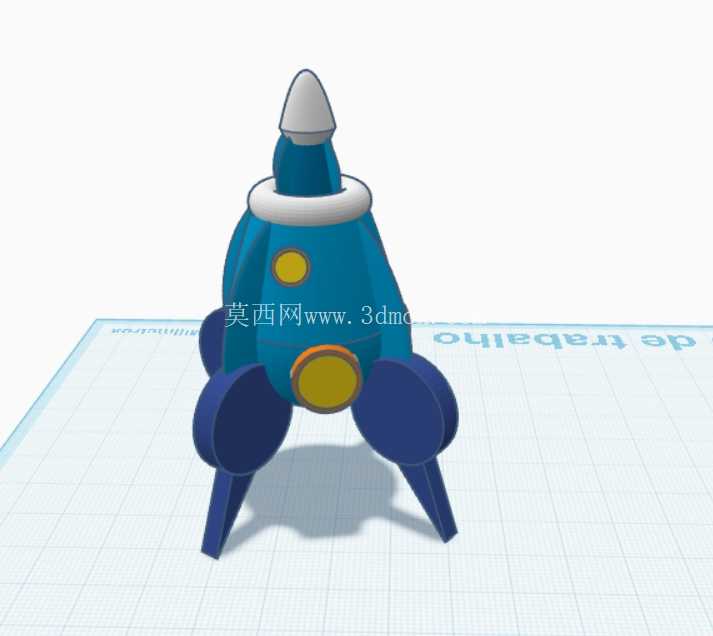

　　本次呈现的异形铸造结构，采用卡通化火箭的仿生造型，在实际生产场景中可作为文创类金属摆件、主题乐园装饰铸件、儿童科普教具的金属基体来使用，区别于常规工业铸件的规整几何形态，这类异形艺术铸件对铸造模的分型面设计、壁厚均匀性控制提出了更细碎的要求。从结构功能特性来看，整体采用三段式布局，顶部为圆锥状端头，锥面做了平滑过渡处理，避免铸造时出现尖角砂型脱落的问题，锥段下方设置一圈环形凸缘，既可以作为造型的视觉分界，也能在铸件脱模时起到辅助定位的作用，减少砂芯的偏移量。

　　中部舱体为回转类弧面结构，表面设置两处圆形凸台，一处位于舱体侧上方，一处位于舱体正下方，凸台与舱体主体的衔接处做了R3的圆角过渡，避免铸造应力集中导致的冷隔缺陷，同时凸台结构也为后续表面涂装、标识粘贴提供了平整的基准面。底部支撑结构采用三组均匀分布的支脚，支脚与舱体衔接处做了加厚处理，支脚末端为平面结构，保证铸件放置时的稳定性，三组支脚之间的夹角为120度，相比四组支脚的结构，在不降低支撑稳定性的前提下减少了铸造时的砂芯拼接点，降低披锋打磨的工作量。

　　设计思路上，首先考虑铸造工艺的可行性，所有外表面的拔模斜度控制在1.5度到2度之间，内壁的拔模斜度适当放大到3度，避免起模时刮伤砂型；整体壁厚控制在4mm到6mm之间，顶部锥段因为结构尺寸较小，壁厚取4mm，中部舱体因为弧面跨度较大，壁厚取5mm，底部支脚因为需要承担支撑载荷，壁厚取6mm，壁厚的渐变过渡段长度不小于15mm，避免壁厚突变产生的缩孔缺陷。外形尺寸方面，整体高度控制在180mm左右，最大直径位于中部舱体位置，约为110mm，底部支脚展开后的最大外接圆直径约为130mm，支脚末端的支撑平面直径为12mm，保证放置时的接触面积足够，不会出现倾倒问题；安装边界上，因为该铸件属于装饰摆件类结构，不需要额外的安装孔位，底部三个支脚的末端平面共面度公差控制在0.2mm以内，保证放置在水平台面上时不会出现晃动。

　　在铸造流道设计上，采用底注式浇注系统，浇口设置在其中一个支脚的末端，金属液顺着支脚内腔向上填充舱体和顶部锥段，这样可以减少金属液对砂型顶部的冲刷，同时避免卷气产生的气孔缺陷；冒口设置在顶部锥端的位置，尺寸为直径20mm、高度30mm，足够补充铸件凝固时的金属液收缩量，避免顶部出现缩松。对于表面的圆形凸台结构，因为是外凸结构，不需要额外设置砂芯，直接在造型时在砂型上做出对应凹槽即可，减少了砂芯的使用量，也降低了砂芯固定不稳导致的尺寸偏差问题。支脚与舱体的衔接位置，因为属于热节区域，在造型时需要在对应位置放置冷铁，加快该区域的冷却速度，避免出现缩孔缺陷，冷铁的厚度取10mm，尺寸刚好覆盖热节区域即可，不需要过大，避免导致局部冷却过快产生裂纹。
