带双侧安装法兰的轴孔支撑连接构件

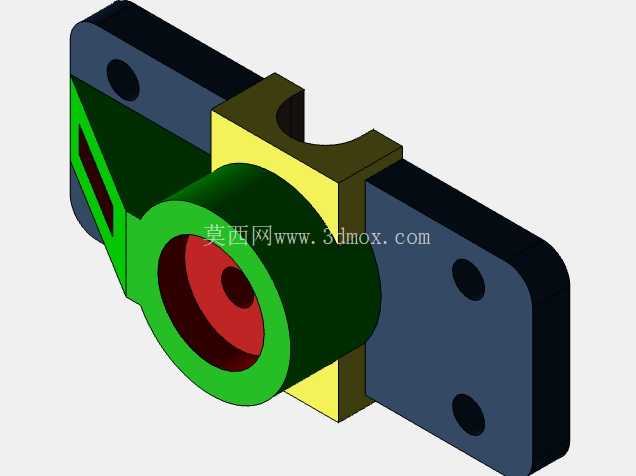

　　该构件属于机械传动系统中的支撑定位类零件，主要应用在中小型动力传输工位的轴系端部定位场景，常见于轻工输送线、小型工装夹具的动力输入端，承担轴类零件径向支撑、轴向限位的作用，同时通过双侧法兰结构实现与设备安装基面的刚性固定，避免轴系运转过程中出现径向窜动、偏心抖动的问题。从结构设计逻辑来看，整个零件采用对称式安装耳板布局，两侧耳板上各预留两个通孔安装位，安装时可通过螺栓直接与设备基座的预制螺孔锁紧，安装耳板与主体支撑段采用一体化衔接结构，没有额外的拼接焊缝，整体刚性更强，能承受中等载荷下的径向冲击力。

　　中间的轴孔段采用阶梯式内孔设计，外层大直径孔位用于适配轴承外圈的安装定位，内层小直径孔位用于穿过传动轴，同时预留了轴端挡圈的安装空间，可对轴承内圈实现轴向限位，避免轴承在运转过程中出现轴向窜动。零件侧面设置的三角加强筋结构，连接了安装耳板与主体轴套段，在不额外增加整体壁厚的前提下，大幅提升了耳板与主体衔接位置的抗弯折能力，避免设备长期运行后耳板受载出现形变断裂。上部的半圆弧凹槽结构，主要用于避让相邻工位的管线或者相邻传动件的外轮廓，避免安装时出现结构干涉，同时也能减少零件整体的用料重量，降低不必要的材料成本。

　　从安装边界来看，两侧安装耳板的外侧端面为安装基准面，加工时需要保证该平面的平面度公差在0.05mm以内，确保安装后与基座基面完全贴合，不会出现安装间隙导致的支撑松动；轴孔的内圆柱面需要保证同轴度公差在0.03mm以内，避免传动轴穿入后出现卡滞、运转偏心的问题。建模过程中，首先通过拉伸命令生成主体轴套与两侧安装耳板的基础轮廓，之后通过拉伸切割命令加工出内孔、安装通孔以及上部的避让凹槽，最后通过孔命令对各个安装孔位进行精细化处理，保证孔位的尺寸精度与位置度符合装配要求。

　　实际应用中，该类支撑构件不需要额外搭配复杂的转接座，可直接通过螺栓固定在型材机架或者焊接基座上，装配流程简单，后期维护更换时仅需要拆卸固定螺栓即可完成替换，不需要对周边其他结构进行拆解，能有效降低设备的维护工时。在载荷适配方面，该结构可适配径向载荷不超过5kN的传动工位，适用于转速在1500rpm以内的中低速轴系支撑，不适合高速重载的传动场景，选型时需要根据实际轴系的载荷、转速参数匹配对应的轴承型号，再调整内孔的尺寸公差。结构设计上没有多余的复杂曲面，所有特征均为规则的拉伸、切割特征，不管是采用铸造毛坯后机加工的生产方式，还是直接采用型材铣削加工，都能快速完成生产，加工工艺性较好，不需要定制特殊的成型刀具，常规的铣削、钻削设备即可完成全部加工工序。
