概念款简约无动力电动摩托车车架结构设计

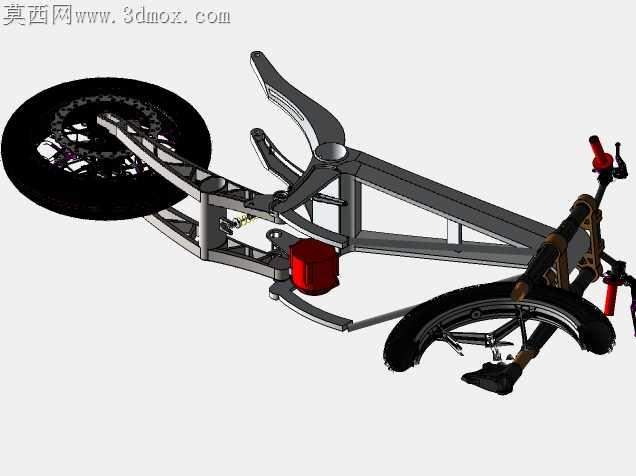

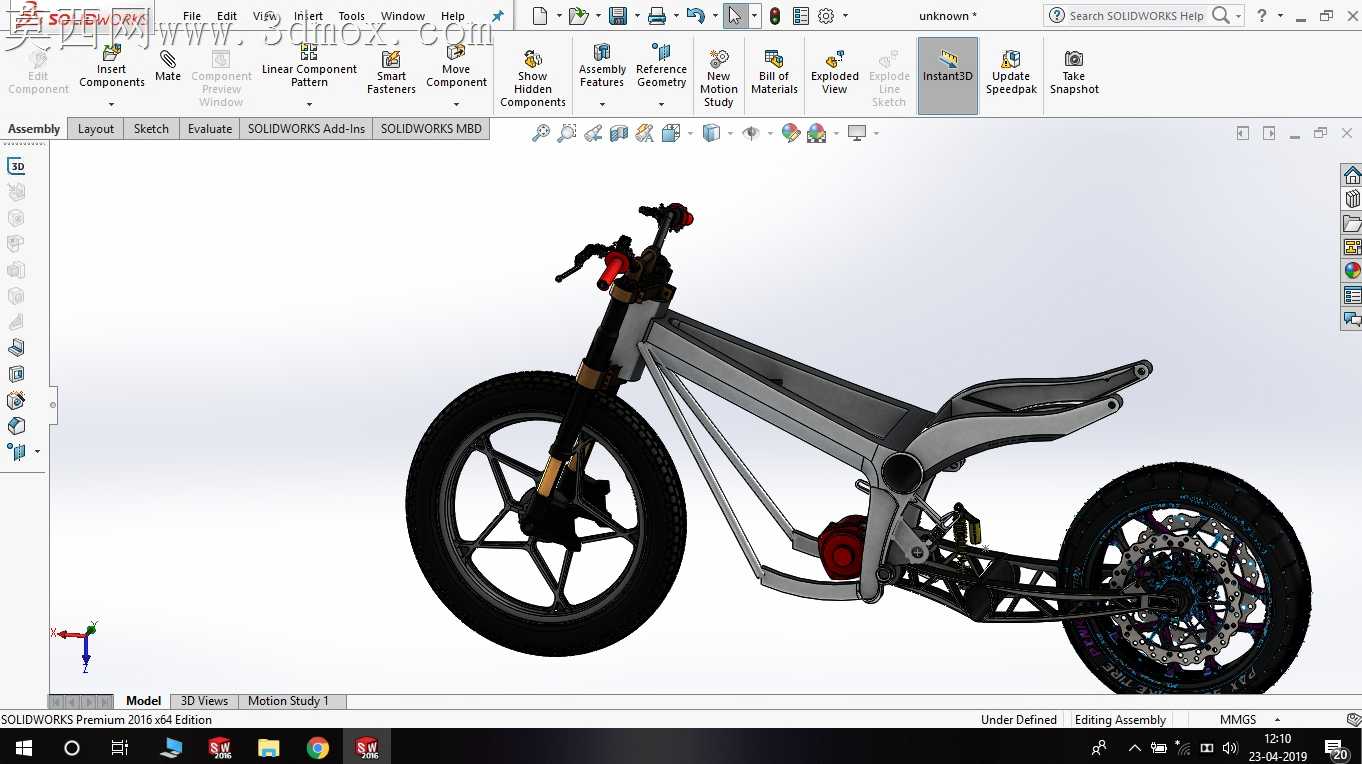

本作品为概念设计阶段的简约无动力电动摩托车三维建模成果，依托三维建模软件完成整车装配级的结构搭建，完整还原了概念方案的整体形态与部件衔接逻辑。建模过程中首先以整车比例定位为基础，搭建前后轮距、坐高、车把高度的核心参数骨架，确保整体造型符合概念设计的极简风格定位，摒弃冗余的外观覆盖件，直接将车架管梁结构作为视觉主体呈现。车架部分采用一体化桁架式结构建模，通过不同管径的管材拼接形成承载主体，精准还原了管材之间的焊接衔接位、部件安装孔位的结构细节，前叉部分还原了倒置减震的装配结构，包含减震筒、下联板、车把固定座的完整装配关系，清晰呈现转向机构的运动逻辑。前后轮部分分别完成了轮毂、辐条、轮胎、碟刹盘、卡钳的独立建模，前轮采用五辐星形轮毂结构，匹配大颗粒越野风格轮胎胎面纹理建模，后轮集成了碟刹制动系统的完整结构，还原了刹车盘通风孔、卡钳活塞位的细节特征。车座部分采用极简悬浮式设计，建模时还原了座垫的曲面弧度与下方支撑结构的连接关系，脚踏区域预留了动力部件的安装位，概念阶段暂未搭载动力总成，仅保留了电机、电池的安装定位结构，方便后续方案迭代时补充动力系统部件。渲染阶段采用软件内置渲染模块完成效果呈现，为金属车架赋予哑光金属材质，减震部件赋予亮面金属与橡胶组合材质，轮胎赋予哑光橡胶材质，车把控制部件分别赋予塑料、橡胶、金属的对应材质，通过环境光与定向光源的组合打光，清晰呈现车架的管梁结构层次与部件装配关系，整体渲染效果突出概念设计的极简工业质感，完整传递出轻量化简约代步载具的设计思路，可作为后续电动摩托车产品方案迭代、结构验证的基础三维参考，帮助设计团队快速验证整车比例、部件布局的合理性，减少前期原型制作的成本投入。
