航模用外转子无刷动力电机结构设计

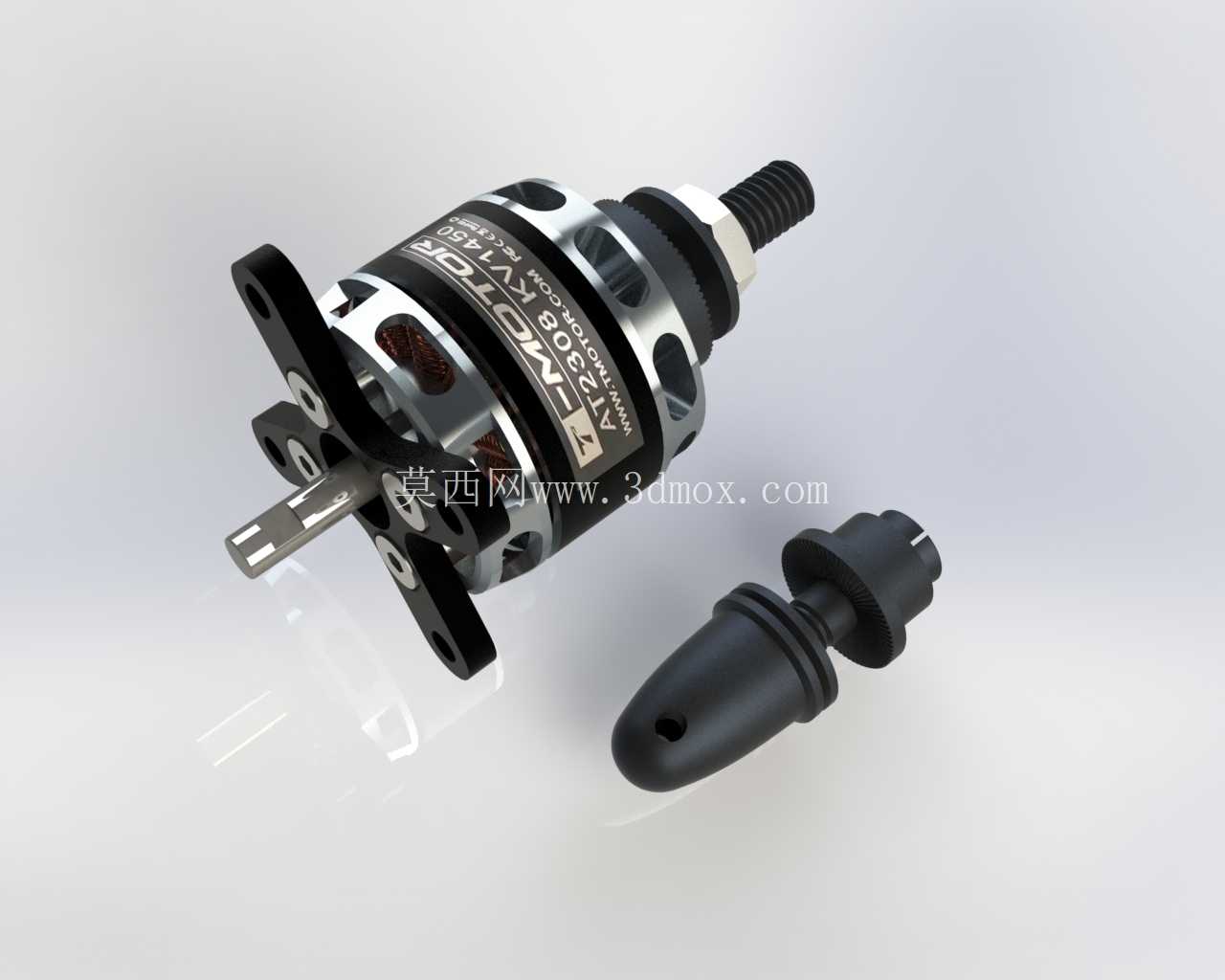

这款外转子动力单元，是小型多旋翼、固定翼航模以及垂直起降类无人飞行器的核心动力输出部件，日常作业中主要承担将电能转化为旋转机械能，带动螺旋桨产生拉力或推力，克服飞行器自身重力与飞行阻力，完成起飞、巡航、机动、降落等全流程飞行动作。不同于普通内转子电机的结构布局，它采用外转子旋转、定子固定在中心基座的设计，转子外壳直接集成磁钢安装位，转动惯量更大，低速扭矩输出特性更优，匹配大尺寸螺旋桨时无需搭配高减速比减速组，就能直接输出足够的拉力，大幅降低动力系统的结构复杂度与传动损耗，这也是航模类外转子电机被广泛应用的核心原因。

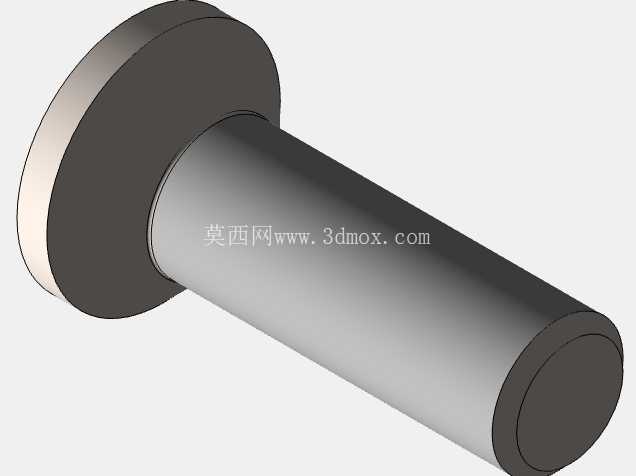

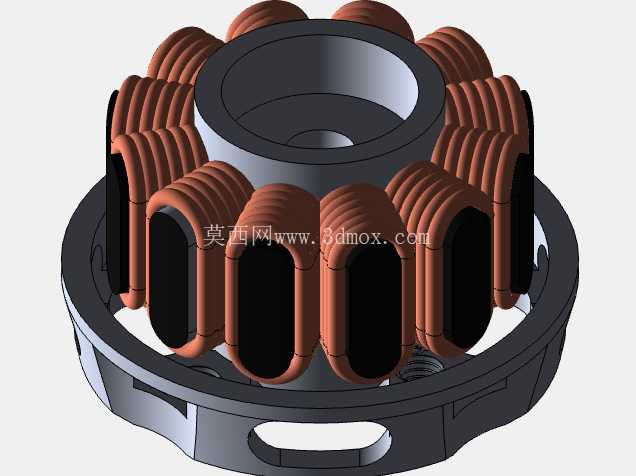

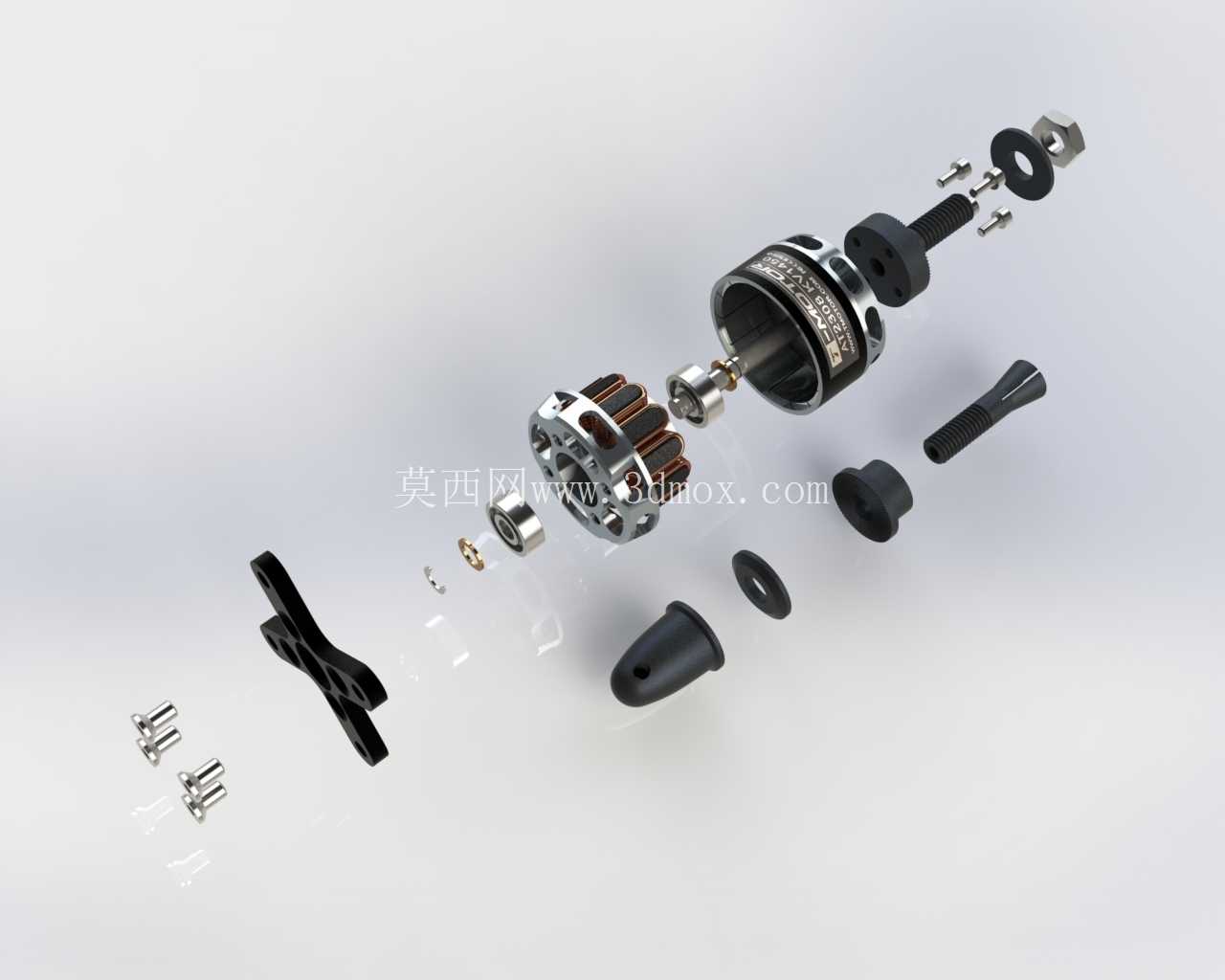

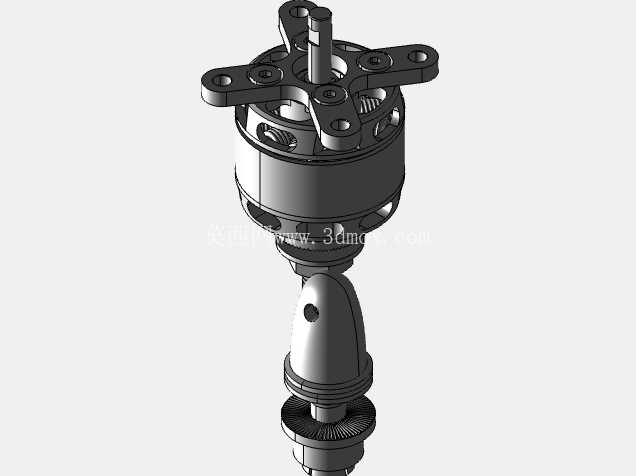

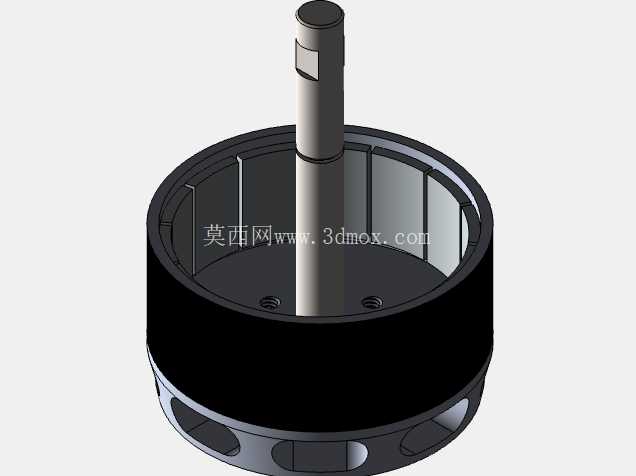

从结构设计逻辑来看，整个电机的定子部分采用叠压硅钢片绕制三相绕组，绕组端部做了绝缘浸漆处理，既可以避免飞行过程中振动导致的漆包线磨损短路，也能提升绕组的散热效率，长时间大油门工况下，绕组产生的热量可以通过定子基座、安装底座快速传导到飞行器机架上散出。转子外壳采用轻量化铝合金切削加工，表面做了镂空开槽设计，一方面是尽可能降低转子自身的重量，提升电机的功率重量比，另一方面转动过程中镂空槽可以带动空气流动，形成主动散热风道，直接带走绕组与磁钢表面的热量，避免高温导致磁钢退磁、绕组绝缘老化。输出轴采用高强度合金钢加工，轴端预留了螺旋桨安装的螺纹段与定位扁位，配套的桨夹与整流罩采用一体化流线型设计，既可以保证螺旋桨安装后的同轴度，降低高速旋转时的动不平衡振动，也能减少桨根位置的空气紊流，提升螺旋桨的气动效率。

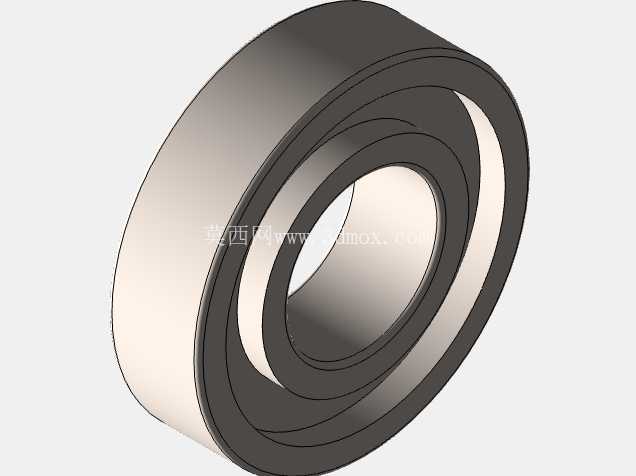

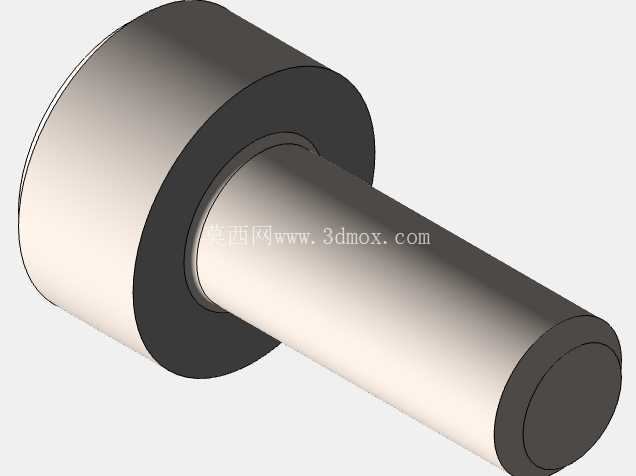

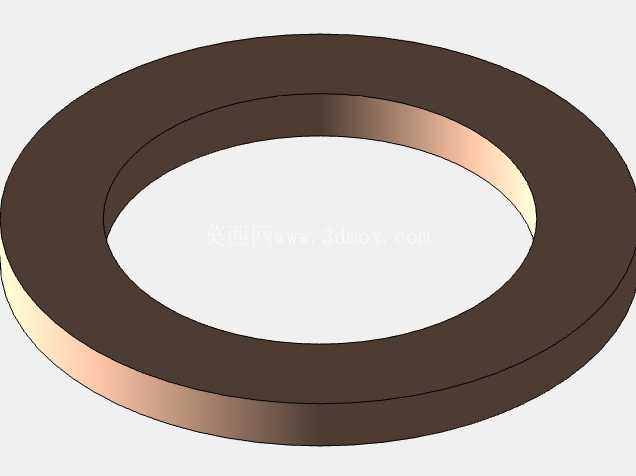

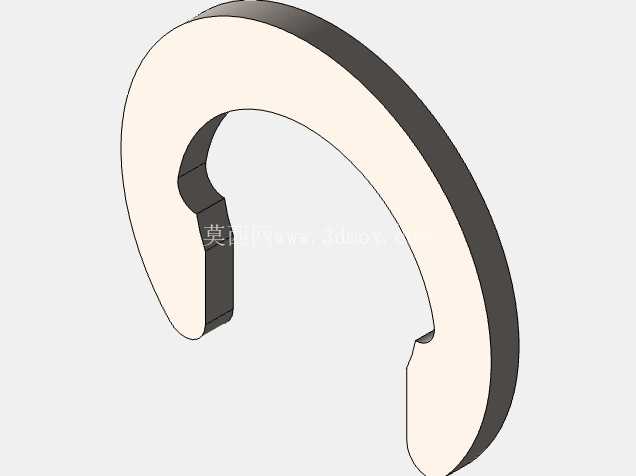

安装边界层面，电机底座预留了标准的十字安装孔位，孔位间距匹配主流航模与小型无人机的电机安装座尺寸，安装时只需通过四颗螺丝即可将电机固定在机臂端，定子出线端预留了足够长度的三相引线，方便与电调进行焊接连接，引线根部做了防弯折处理，避免飞行振动导致引线根部断线。转子与定子之间的气隙控制在合理范围内，既保证磁钢的磁通量利用率，也避免加工或装配误差导致转子与定子发生扫膛故障。输出轴的轴向窜动通过端盖处的轴承进行限位，前后两端均采用深沟球轴承支撑，可承受螺旋桨旋转时产生的径向拉力与少量轴向载荷，长时间运行下也能保持转动的顺滑度，降低轴承磨损带来的振动与噪音。

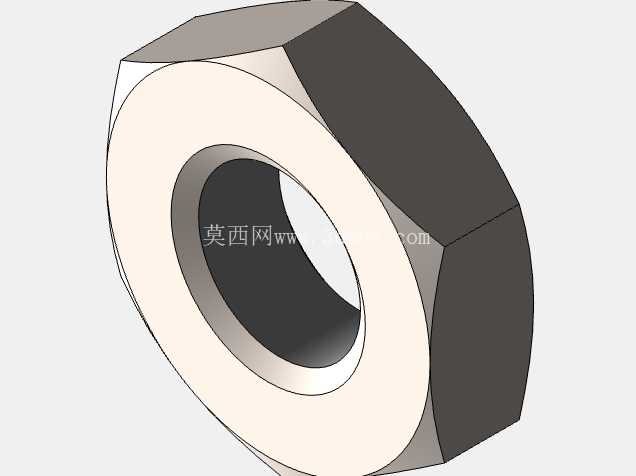

实际应用场景中，这类电机可适配不同KV值的绕组参数，搭配不同尺寸的螺旋桨，既可以用在小型穿越机上完成高机动飞行动作，也可以用在航拍无人机、垂直起降固定翼无人机上，提供稳定的巡航动力，甚至在部分小型无人车、无人船的动力系统中，也能看到同结构外转子电机的应用。设计过程中需要重点考量的点，除了常规的电磁参数匹配，还要做动平衡校准，转子整体与输出轴装配完成后，需要在动平衡机上做微量配重调整，确保每分钟上万转的工况下不会产生过大的振动，避免振动传递到机架上影响飞控传感器的工作精度，同时也能延长轴承与电机自身的使用寿命。配套的整流罩设计除了气动减阻的作用，还可以避免螺旋桨安装螺母直接暴露在气流中，减少雨水、灰尘直接进入轴承位置，提升电机在复杂气象条件下工作的可靠性。
