飞机喷气式动力装置原型结构设计

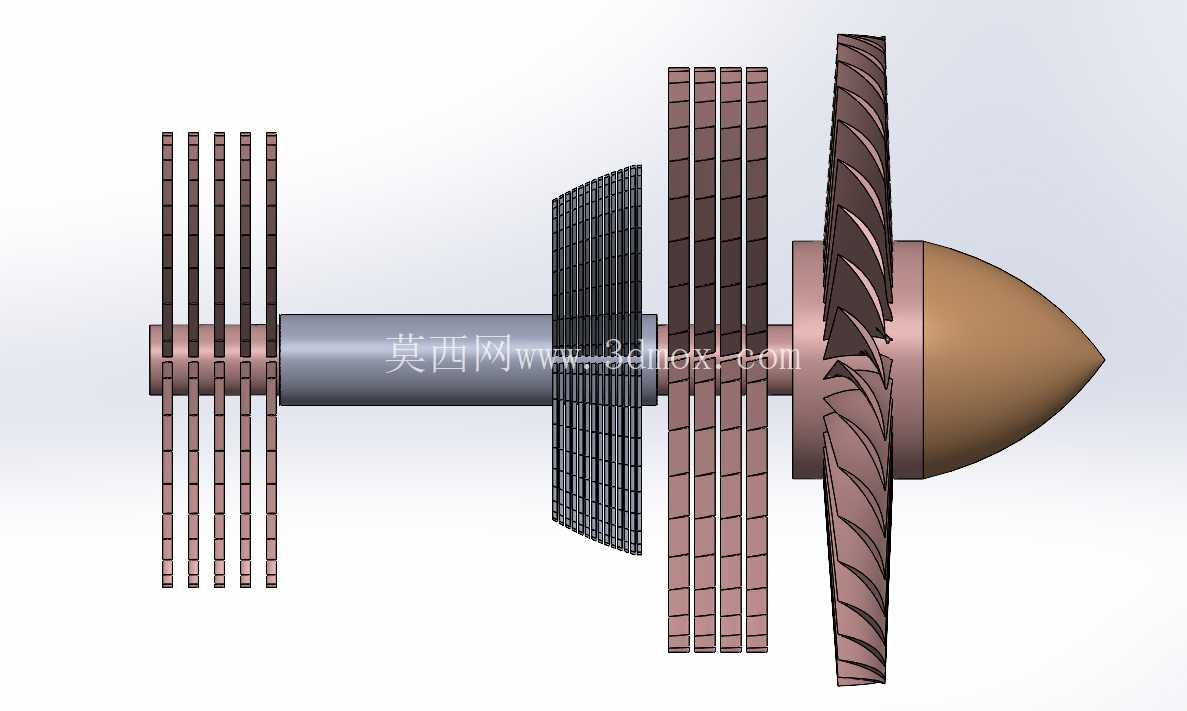

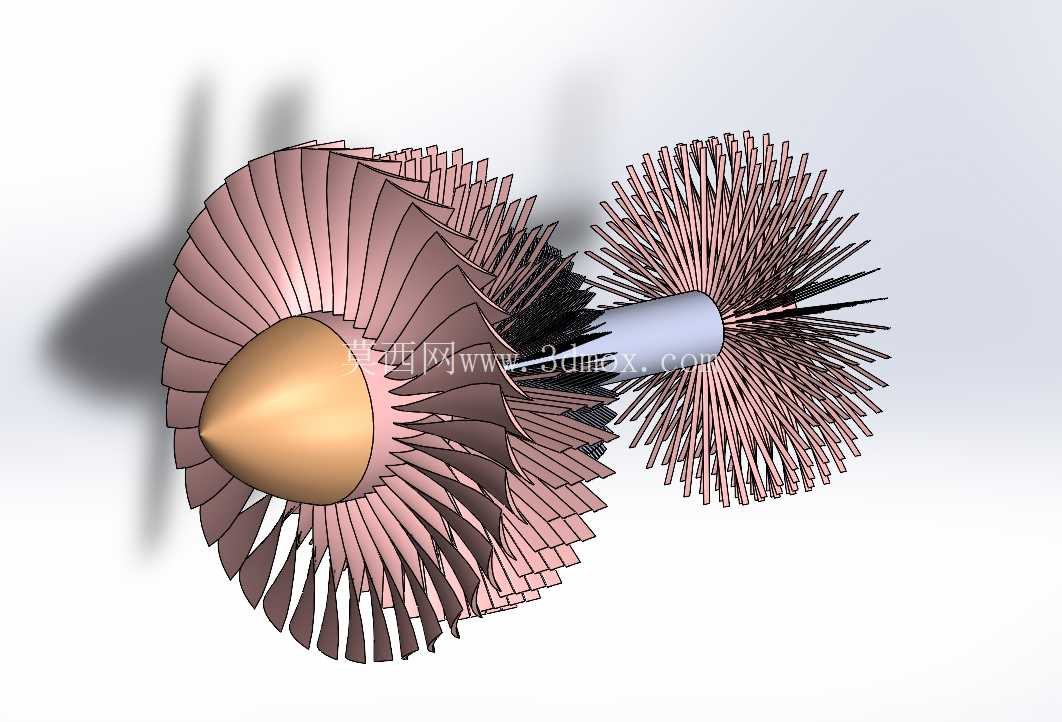

航空动力领域的原型验证阶段，这类喷气动力结构的三维建模是衔接概念设计与实物试制的核心环节，不同于量产定型的成熟产品，原型结构更侧重核心气动外形的还原与基础结构逻辑的验证，不需要过度纠结后期量产的工艺细节，但要保证核心流道、外形轮廓的精度符合前期气动计算的边界要求。从实际应用场景来看，这类原型结构主要用于航空教学演示、初期气动方案验证、科普展品制作等场景，不需要承受真实工况下的高温高压载荷，因此结构设计上优先保证外形还原度，简化了内部复杂的涡轮、燃烧室等精密构件，只保留核心的外部整流轮廓与进气端的基础结构，降低原型制作的成本与周期。

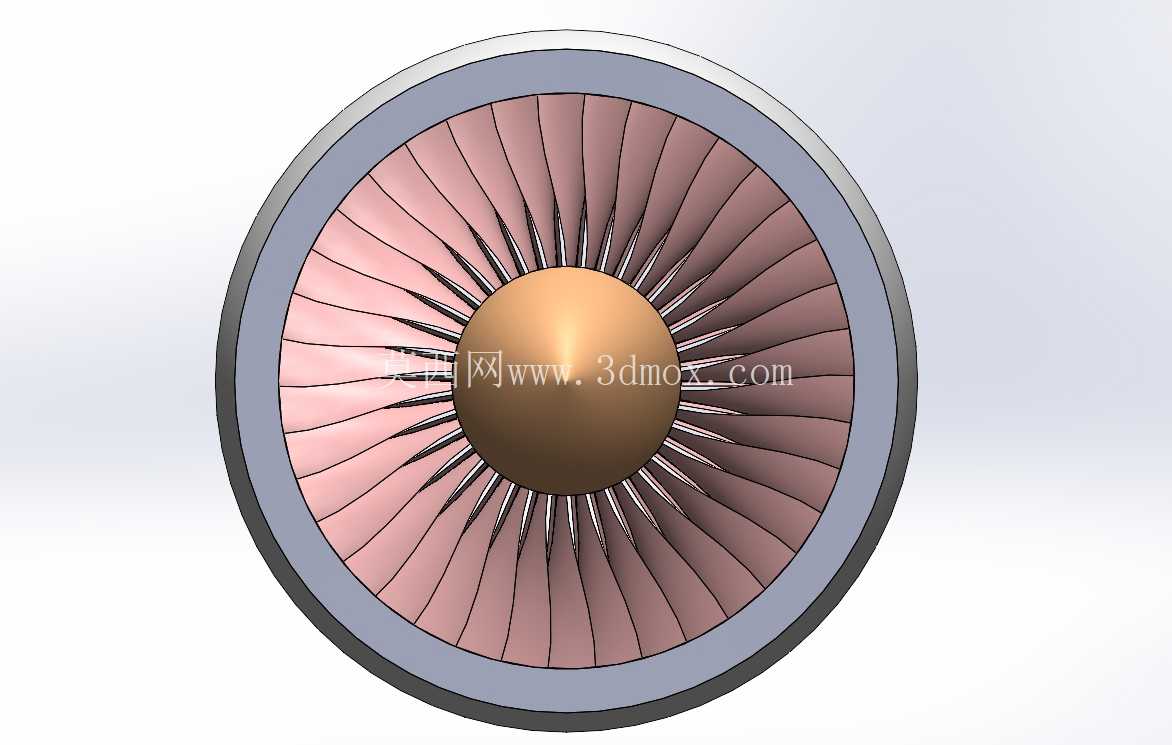

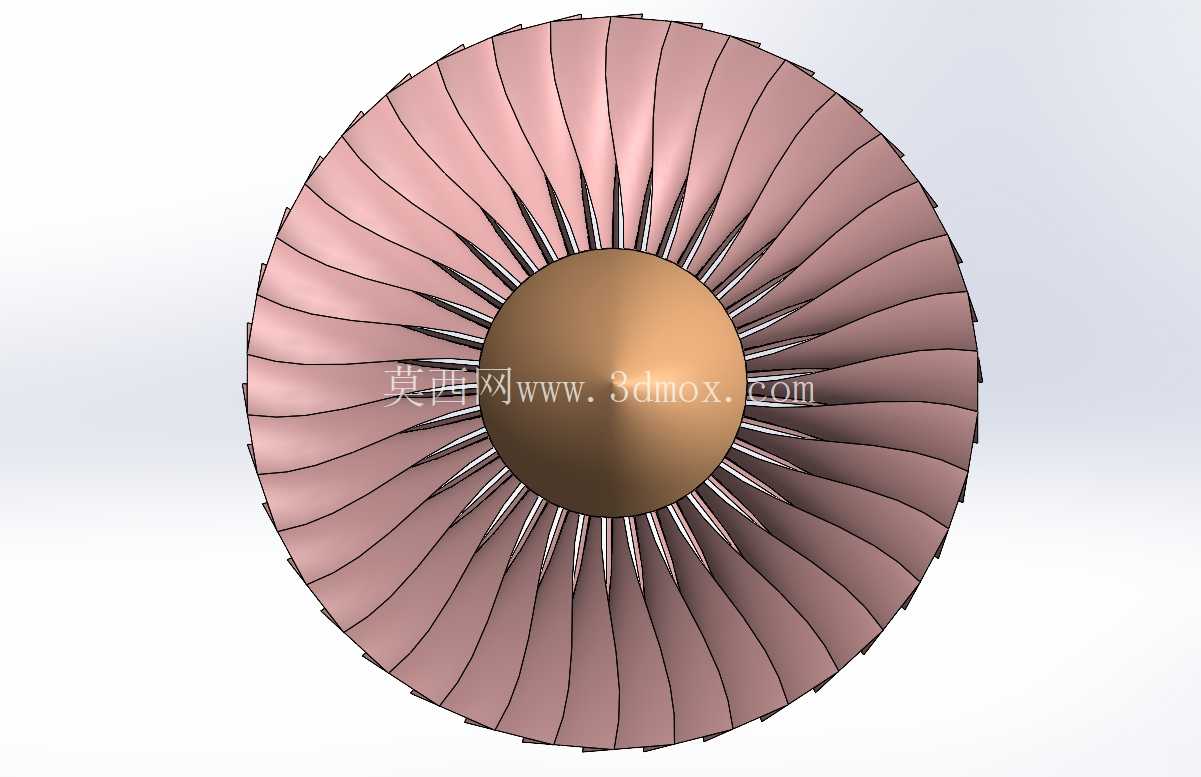

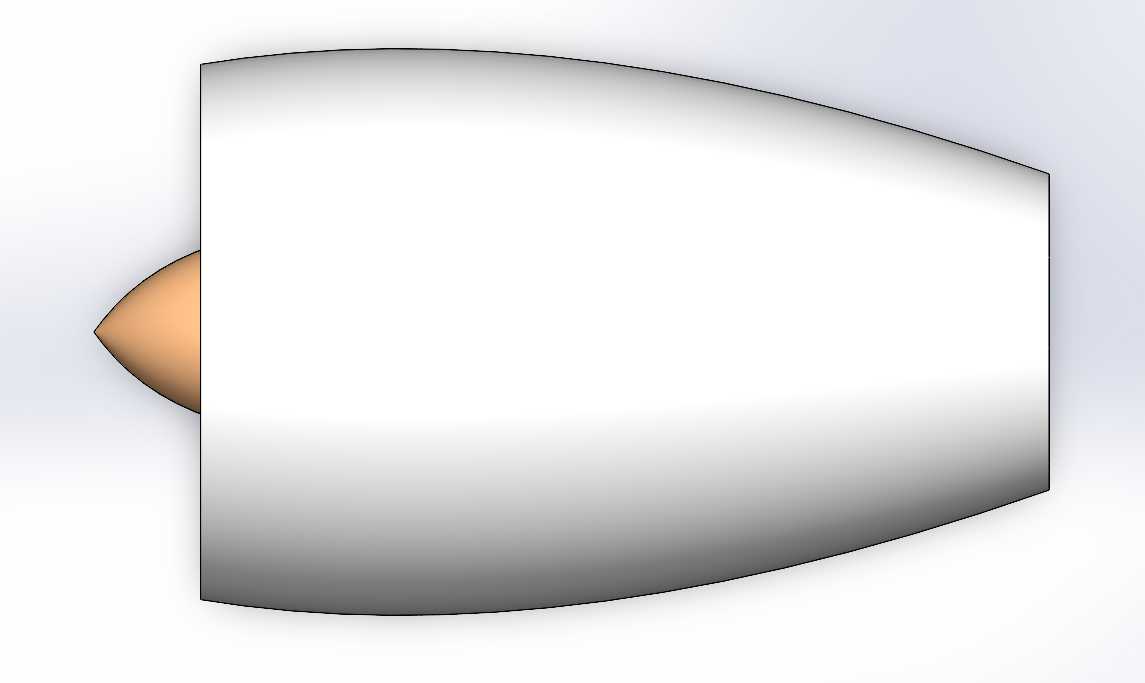

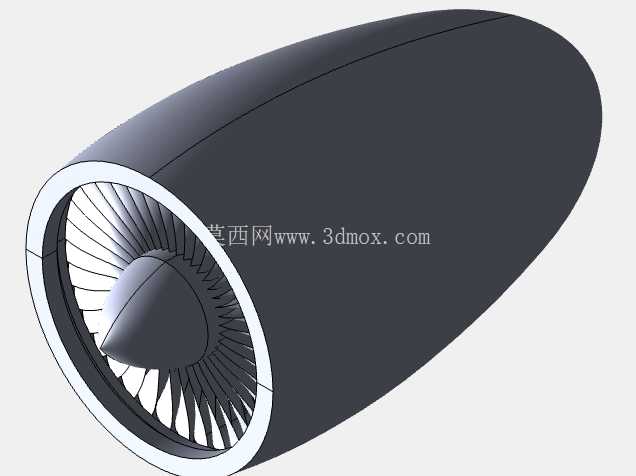

设计思路上，首先围绕进气道与整流罩的气动轮廓展开，进气端的锥形头锥采用圆弧过渡的流线型设计，锥角角度匹配亚音速飞行状态下的进气预压缩需求，避免气流在进气口处产生不必要的紊流，头锥与主整流罩的衔接处做了平滑的曲率连续处理，保证整个外表面没有突兀的折角，减少飞行过程中的空气阻力。主整流罩采用大曲率的回转体结构，从进气端向后逐渐收窄，整体轮廓符合喷气动力装置的典型整流外形，壁厚设计上采用均匀壁厚方案，既满足3D打印或者铸造试制的工艺要求，也能保证原型结构的整体刚度，避免搬运、展示过程中出现变形。

从安装边界来看，该原型结构的安装基准设置在整流罩尾部的连接端面，端面上预留了均匀分布的连接点位，可适配教学台架、展示支架的安装需求，不需要额外设计复杂的安装转接结构，头锥部分与主整流罩采用分体式设计，通过止口结构定位，既方便后期拆装展示内部的简化流道结构，也能在试制过程中降低成型难度，避免整体成型时出现壁厚不均、内部支撑难以去除的问题。外形尺寸上，整体长度与最大直径的比例参考真实喷气发动机的原型比例设置，既保证视觉上的还原度，也适配常规展示台的摆放空间，不会因为尺寸过大占用过多展示区域，也不会因为尺寸过小导致细节展示不清。

实际用途层面，这类原型结构除了用于教学演示与方案验证，还可作为航空类科普场馆的展示教具，配合剖面结构展示喷气动力的基本工作原理，相较于复杂的全结构模型，简化后的原型结构更便于非专业观众理解喷气动力的基本外形与核心逻辑，也能降低展品的维护成本。在建模过程中，所有曲面都采用G2连续的曲率过渡，避免出现曲面褶皱、曲率突变的问题，保证后期不管是做渲染展示还是实物试制，都能获得流畅的外形效果，回转体部分的建模优先采用旋转凸台的基础特征，减少不必要的曲面拆分，降低模型的特征复杂度，方便后续根据不同的验证需求调整外形参数，比如修改头锥锥角、调整整流罩的收窄比例，快速迭代不同的气动方案。

考虑到原型试制的工艺适配性，整个结构没有设计倒扣、狭小深腔等难以成型的结构，所有转角处都设置了合理的工艺圆角，既符合气动外形的要求，也能避免3D打印或者铸造过程中出现应力集中、边角缺损的问题，分体式的连接止口采用小间隙配合设计，装配后不会出现明显的拼接缝隙，保证外表面的整体完整性。对于结构设计从业者来说，这类原型建模的核心是平衡还原度与工艺可行性，不需要盲目追求全结构的精细化复刻，而是要结合具体的使用场景确定建模的精度等级，比如用于气动吹风试验的原型就需要严格保证流道的尺寸精度，用于展示的原型则可以适当简化内部结构，重点保证外表面的视觉效果。
