后装压缩式垃圾清运车作业机构设计

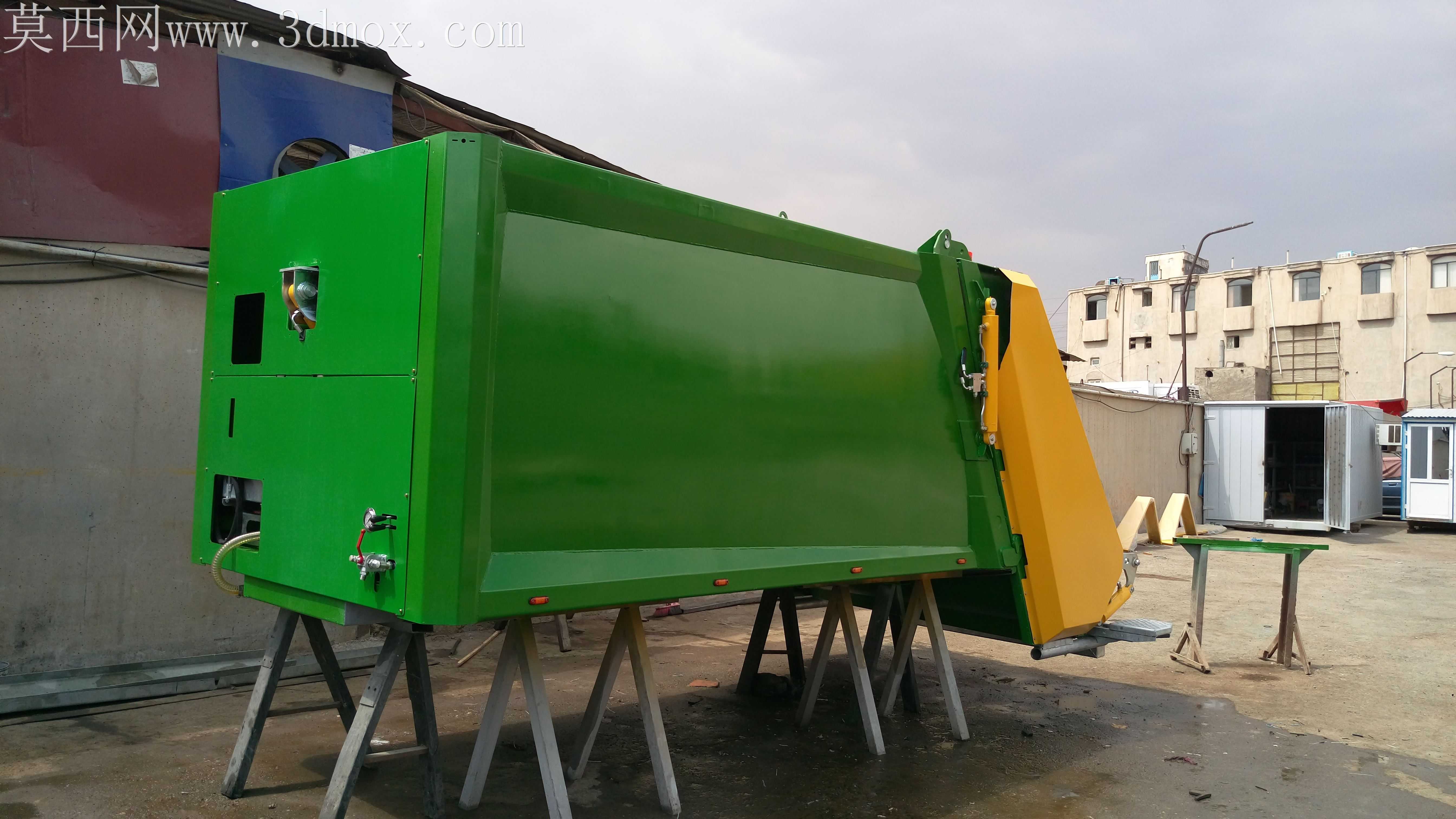

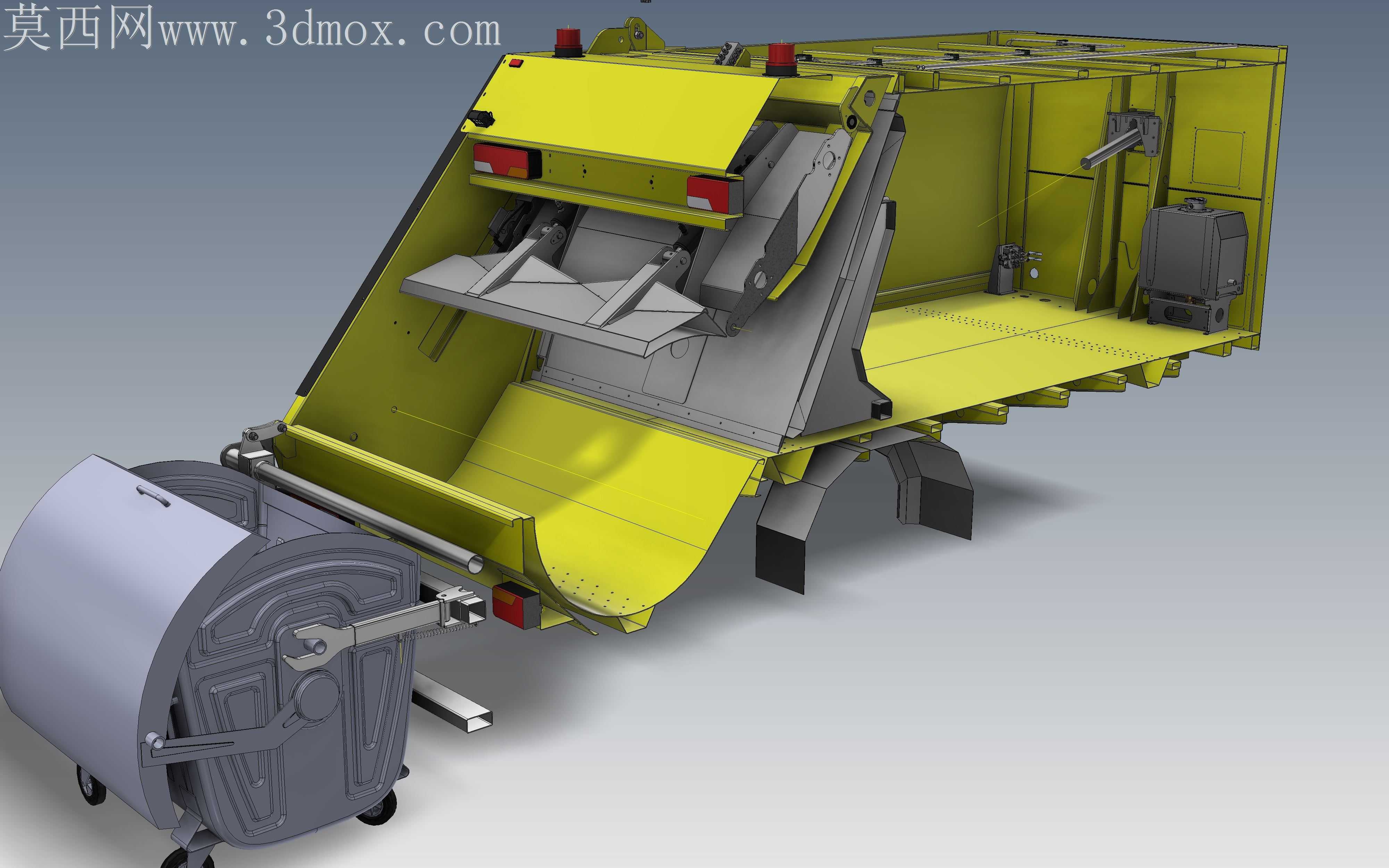

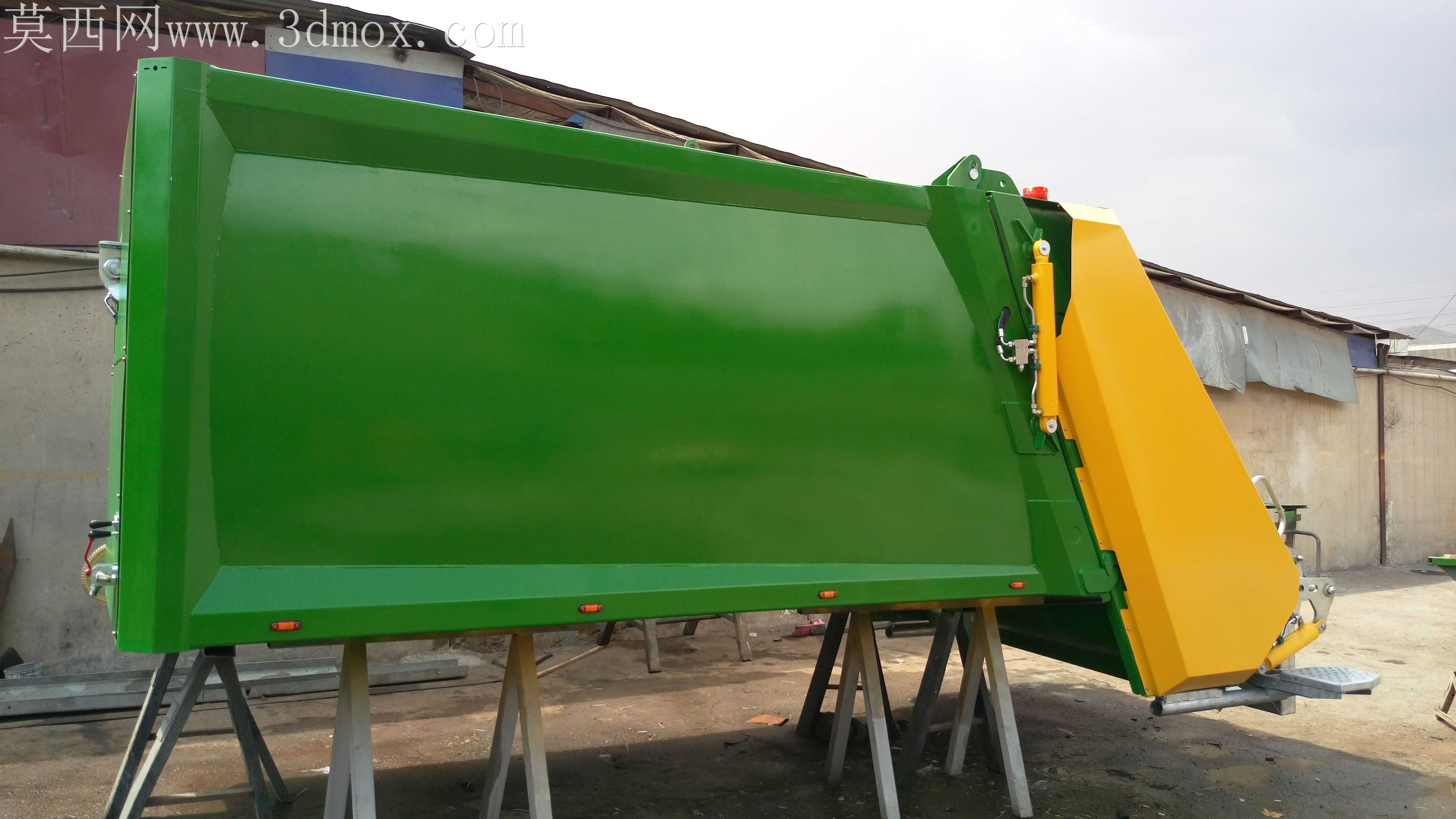

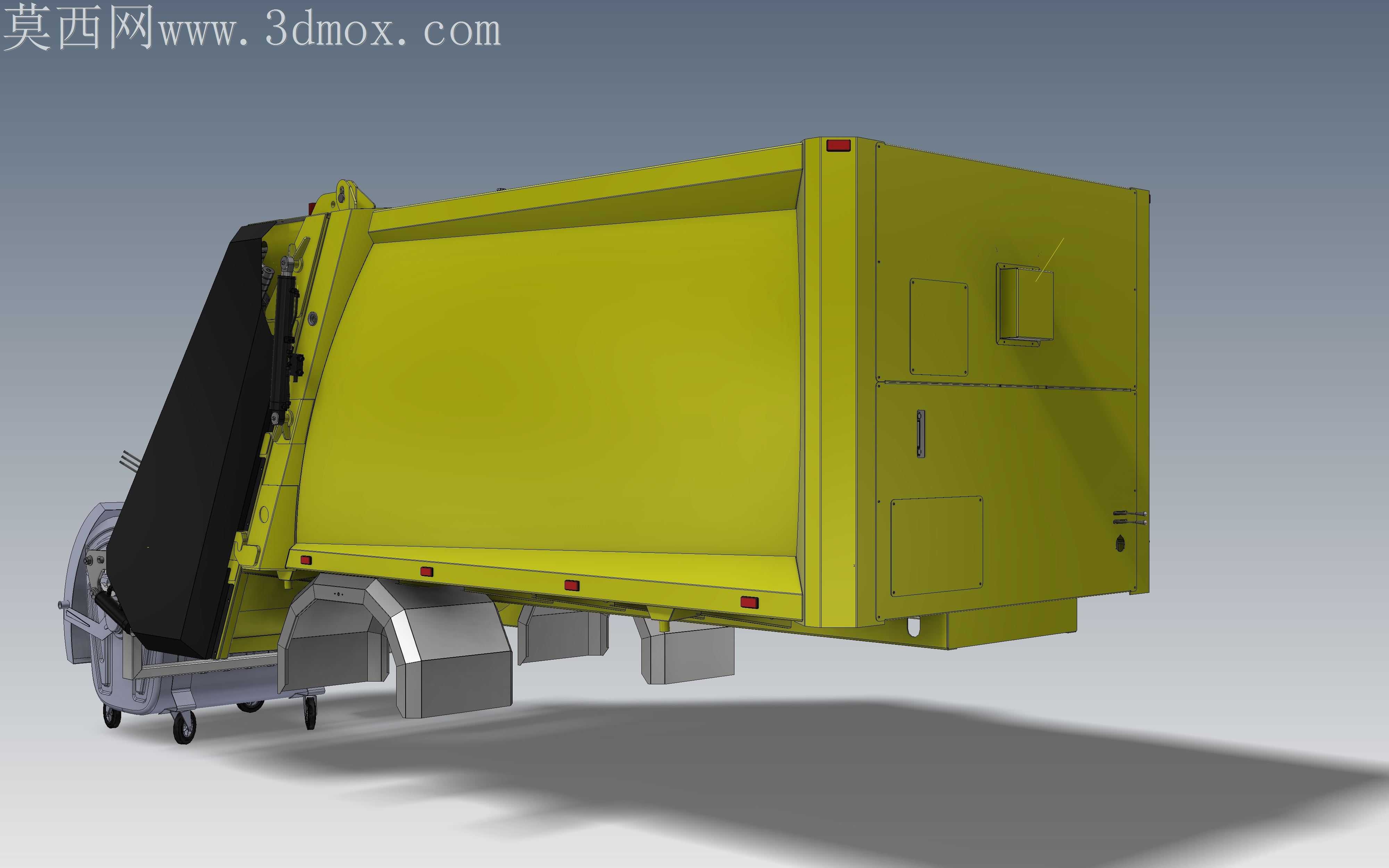

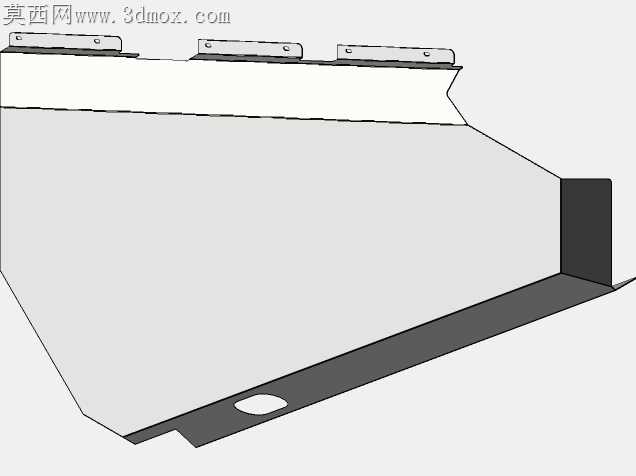

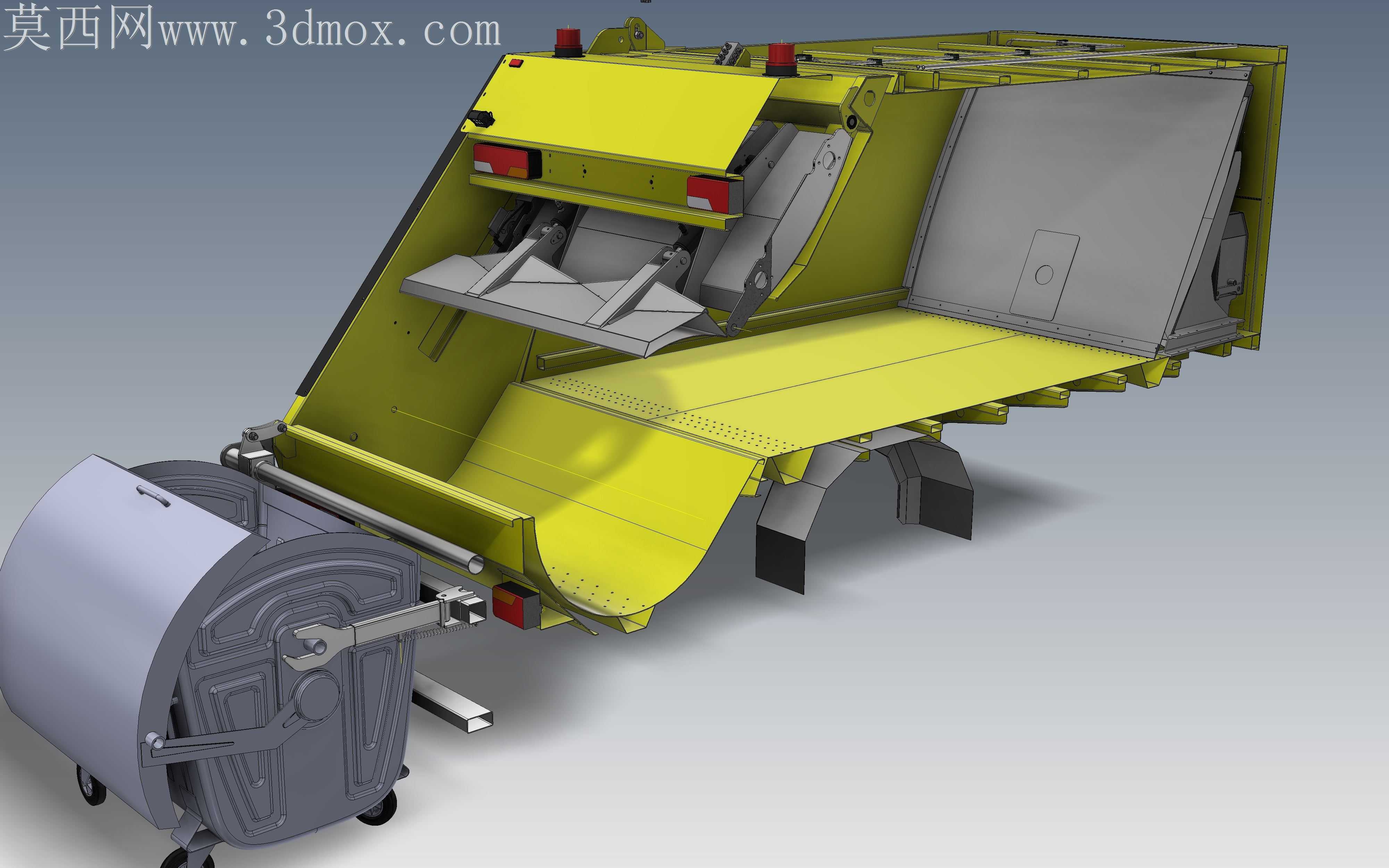

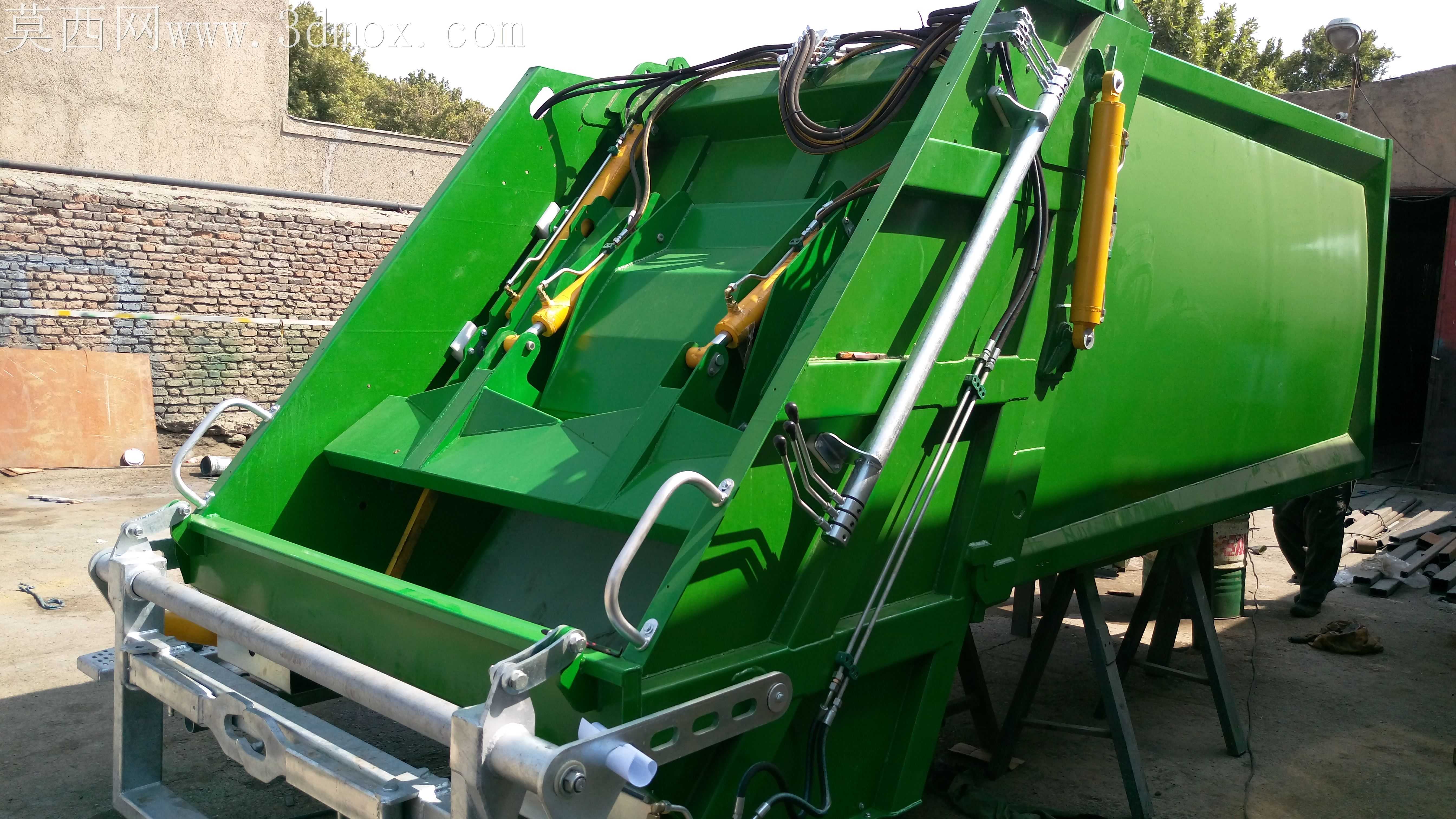

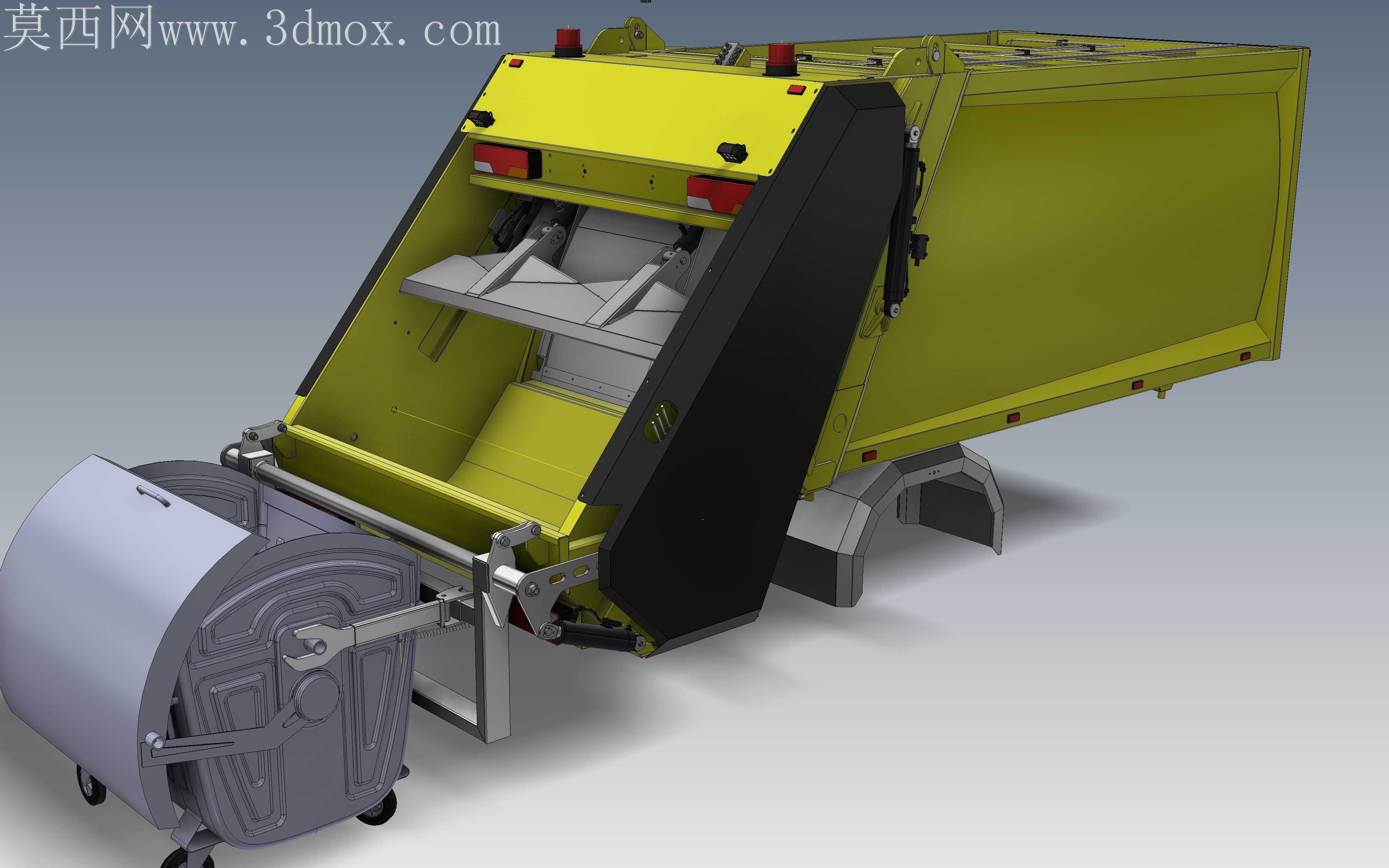

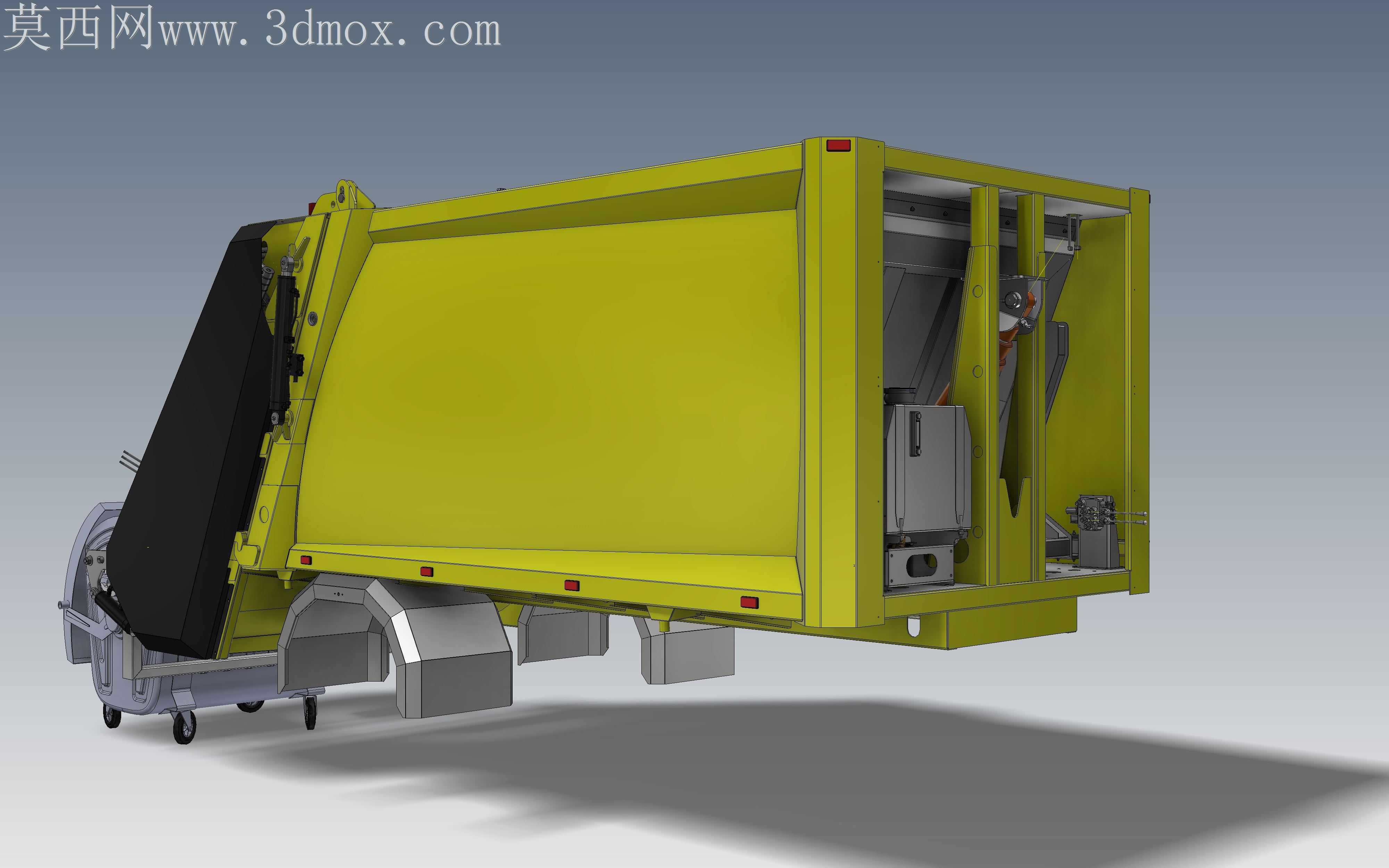

本作品为后装压缩式垃圾车的上装作业机构三维建模成果，建模过程中严格遵循环卫专用车辆的实际作业逻辑，对各功能模块进行了精细化的结构还原。整体建模以实体特征为基础，通过草图绘制、凸台拉伸、切除、阵列、装配配合等操作完成全结构搭建，首先对垃圾箱主体进行参数化建模，箱体采用加厚钣金材质设定，表面赋予哑光黄绿色金属漆材质，还原环卫车辆的标准外观质感，箱体边缘的加强筋、安装吊耳、尾灯安装位等细节均做了1:1结构复刻，确保结构强度表现符合实际载重需求。填装器作为核心压缩作业部件，建模时重点还原了其翻转铰接结构、内部压缩推板的导轨滑动机构、刮板的摆动执行结构，填装器外侧的黑色防护盖板赋予磨砂工程塑料材质，铰接位置的液压油缸做了精细化建模，缸筒、活塞杆、铰接销轴等部件均独立建模并添加同轴、限位配合，还原液压驱动的动作逻辑。上料机构部分针对标准环卫垃圾桶的挂接翻转结构做了详细设计，挂桶架的卡扣结构、翻转摇臂、传动连杆均按照实际作业轨迹做了运动配合设定，垃圾桶模型赋予高密度聚乙烯灰色哑光材质，还原塑料垃圾桶的外观质感，滚轮、加强筋、桶口加强边等细节均完整呈现。渲染阶段采用工作室渐变背景环境，添加柔和的漫反射主光源搭配轮廓补光，清晰呈现各部件的结构层次与材质差异，金属部件添加轻微的环境反射效果，橡胶密封件、塑料部件调整粗糙度参数还原真实质感。设计思路围绕垃圾车的高效清运需求展开，通过合理的结构布局确保填装器压缩作业时的受力均匀，上料机构的运动轨迹经过反复校验，确保挂接垃圾桶后翻转倒料过程无干涉，压缩机构的推板行程、刮板摆角均参照实际作业参数设定，保证垃圾压缩装填的效率，各铰接位置的销轴、衬套结构均做了预留装配间隙，符合实际机械装配的工艺要求，整体模型可用于环卫装备的结构展示、作业原理演示以及后续的工程化设计参考。
