NACA翼型固定翼竞赛无人机结构设计

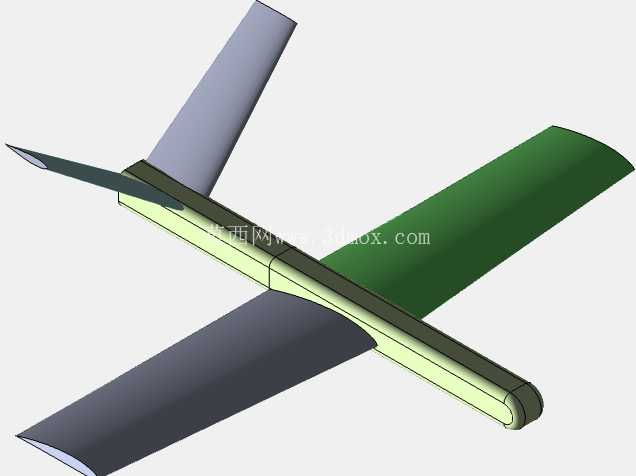

这款固定翼飞行器的核心设计围绕小型无人机竞赛场景展开，针对低空高速巡航的气动需求做了针对性的结构匹配，整体采用平直翼加十字尾翼的常规布局，在保证结构加工便利性的同时，平衡了低速操控性与高速巡航的升阻比表现。机翼部分选用NACA4412翼型作为主升力面，该翼型属于低速高升力翼型，最大相对厚度12%，相对弯度4%，在小迎角状态下就能获得较高的升力系数，同时失速迎角范围较宽，适合竞赛类无人机需要频繁调整飞行姿态、应对赛道气流扰动的使用场景；平尾部分选用NACA0012对称翼型，该翼型零升迎角为0度，俯仰操纵的线性度更好，在正负迎角状态下的受力特性对称，能够保证飞行器在爬升、俯冲阶段的操纵响应一致性，避免出现俯仰力矩非线性导致的操控失控问题。

从气动参数匹配来看，整机在28m/s巡航速度下可提供约5kg的升力，对应起飞重量可控制在4.2-4.7kg区间，预留足够的升力余量应对机动动作的载荷增量，机翼安装角设定为3度，这个角度能够保证巡航状态下机身处于接近水平的姿态，减少机身寄生阻力，同时在起降阶段可以通过较小的抬头角度获得足够升力，缩短滑跑距离。结构层面，主机身采用矩形截面的梁式结构，内部预留了电池、飞控、电调、动力系统的安装空间，机身长度与翼展的比例控制在1:2.3左右，这个比例能够兼顾纵向稳定性与滚转操纵的灵活性，避免翼展过大导致穿越障碍时的通过性下降，也不会因为翼展过小出现升力不足、诱导阻力过大的问题。

机翼与机身的连接采用插接式结构，主承力梁穿过机身中部的加强隔框，机翼根部做了翼型整流过渡，减少翼身干扰阻力，尾翼部分的垂尾和平尾采用一体化十字布局，垂尾高度与平尾展长的比例经过匹配，保证航向稳定性与横向稳定性的匹配度，避免出现荷兰滚或者螺旋不稳定的问题。在安装边界设计上，机翼前缘距离机身头部的位置预留了动力系统的安装空间，可适配折叠桨或者直驱螺旋桨，桨尖与机翼前缘的间隙控制在15mm以上，避免滑流干扰机翼上表面的气流流动；机身下部预留了起落架或者滑橇的安装接口，也可根据竞赛需求拆除起落架改为手抛起飞、网降回收的构型，进一步降低结构重量。

从实际使用场景来看，这款飞行器可用于固定翼无人机竞速赛、航空模型赛事的限距载重飞行项目，也可作为小型低空巡检无人机的基础飞行平台，更换不同的任务载荷后完成小范围的航测、巡查作业。设计过程中针对3D打印加工工艺做了结构优化，所有翼面的壁厚控制在1.2-1.5mm，内部设置轻量化的翼肋支撑，既保证结构刚度能够承受飞行中的气动载荷，又能尽可能降低结构重量，打印时无需额外添加过多支撑结构，降低加工难度。机翼的翼型弦长从翼根到翼尖做了适度的梯形收缩，翼尖部分做了切尖处理，减少翼尖涡流带来的诱导阻力，同时提升翼尖的结构强度，避免机动飞行时翼尖出现震颤。

操纵面的设计上，机翼后缘设置副翼，舵面弦长占翼型弦长的20%，舵面偏转角度范围设定为正负15度，足够完成滚转机动动作；平尾后缘设置升降舵，偏转角度范围为正负20度，满足爬升、俯冲的俯仰操纵需求；垂尾后缘设置方向舵，偏转角度范围为正负18度，配合副翼完成转向动作，同时在侧风起降阶段修正航向。所有舵面的铰链线都沿翼面后缘设置，操纵舵机安装在机翼和平尾的内部，通过连杆连接舵面，减少外部凸起带来的阻力。整机的重心位置设定在机翼平均气动弦长的30%位置，这个重心范围能够保证飞行器纵向静稳定度适中，既不会因为静稳定度过大导致操纵迟钝，也不会因为静稳定度过小出现飞行姿态发散的问题，适配多数开源飞控的参数调试范围，降低后续飞控调试的难度。
