车辆传动系统用差速器结构设计

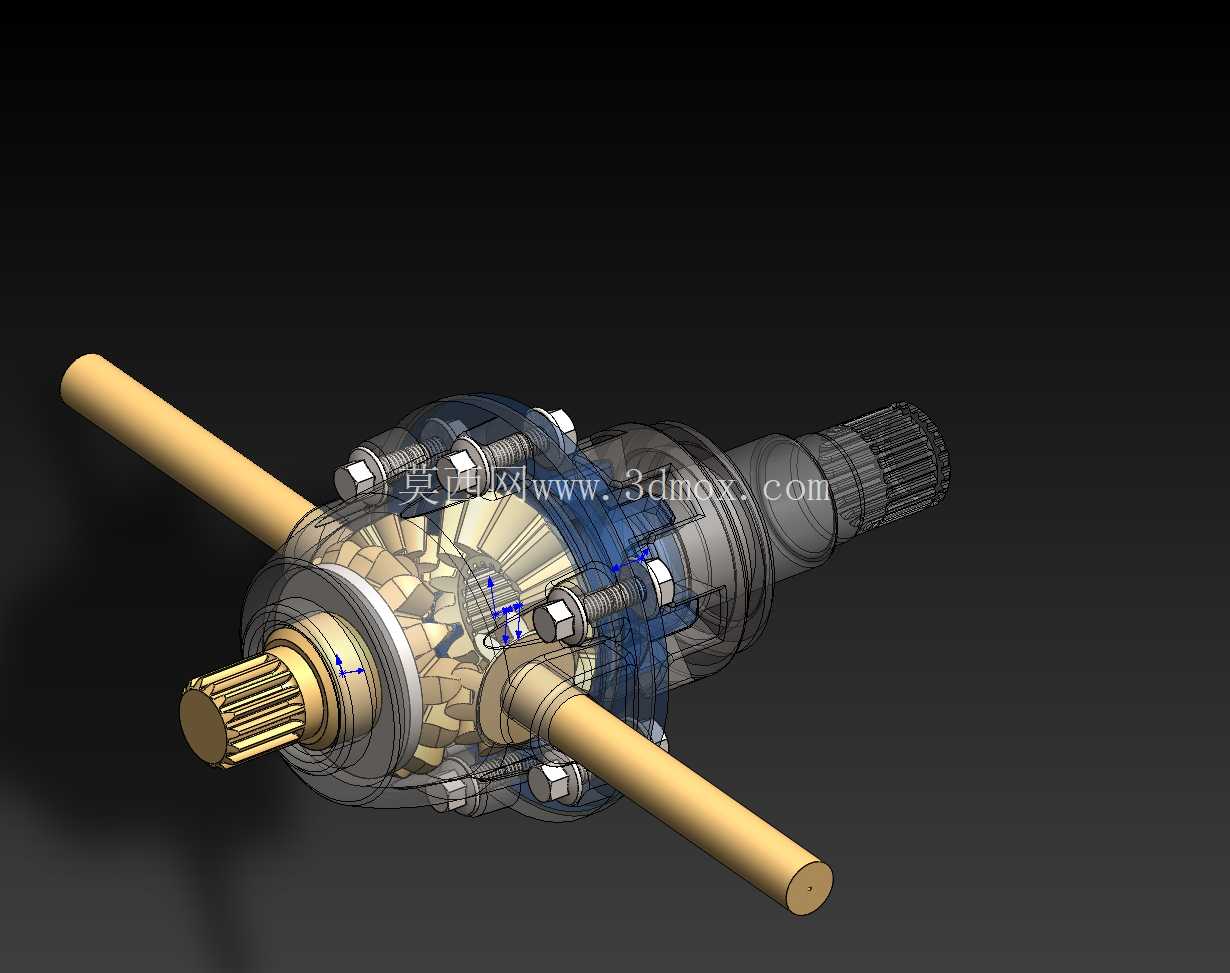

　　在车辆底盘传动系统的布局中，差速器是驱动桥核心的动力分配部件，主要承担左右驱动轮转速差调节、扭矩传递的核心功能，解决车辆转弯或非平整路面行驶时两侧车轮滚动距离不一致带来的滑动磨损、传动干涉问题。这套差速器结构采用对称式锥齿轮布局，核心包含差速器壳、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、轴承定位结构、连接法兰与输出花键轴段，整体结构紧凑，适配常规乘用车辆、轻型商用车辆的前驱或后驱驱动桥安装空间。

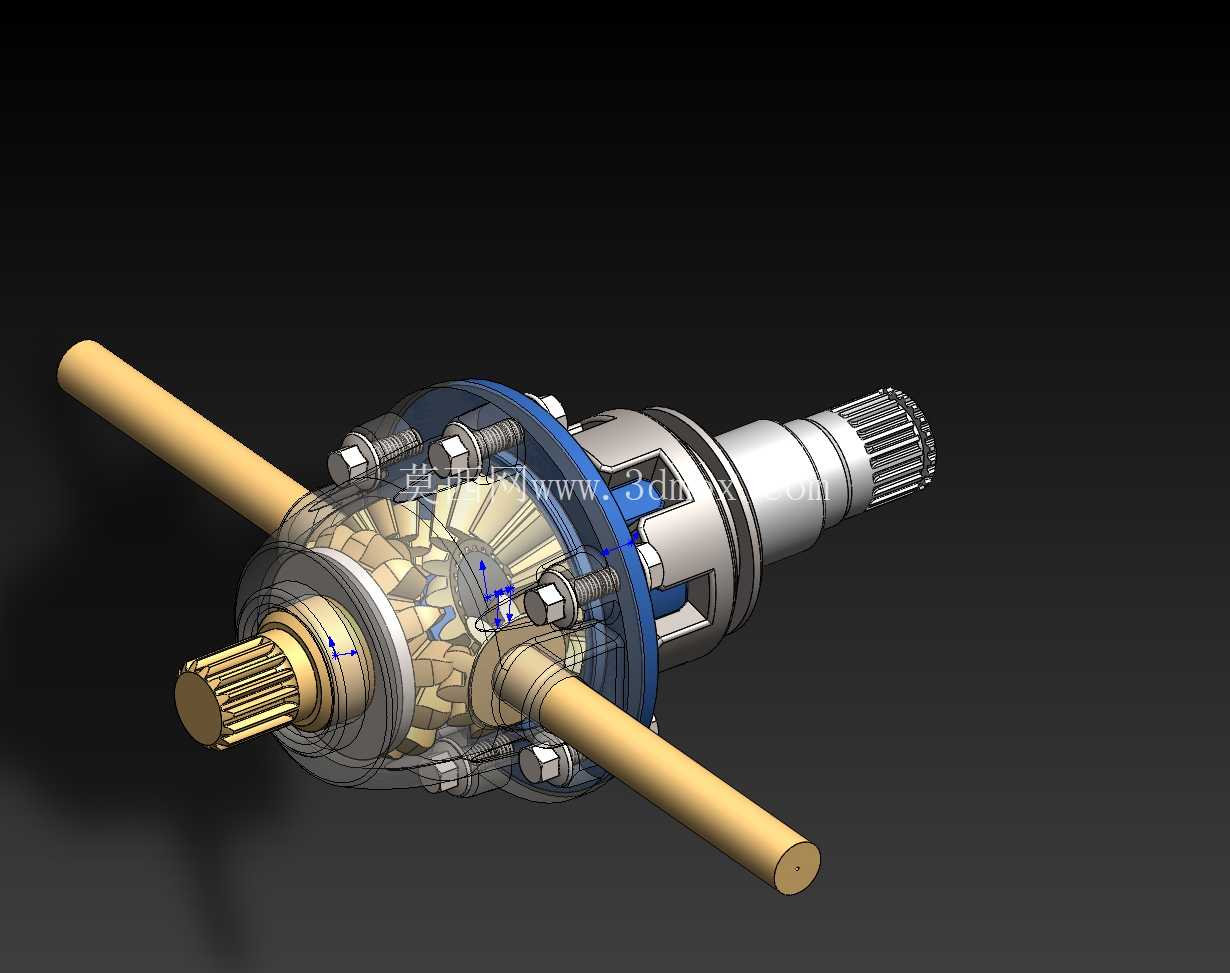

　　从设计逻辑来看，差速器壳采用分体式螺栓连接结构，蓝色标识的端盖与主壳体通过周向均布的螺栓紧固，既保证内部齿轮组件的装配便利性，也能承受传动过程中齿轮啮合带来的径向与轴向冲击载荷；十字行星齿轮轴穿入差速器壳的定位孔，四个行星锥齿轮分别套装在十字轴的四个轴颈上，与两侧的半轴锥齿轮保持恒定啮合间隙，齿轮啮合面的接触斑点在建模阶段就按照传动精度要求做了齿形修形预留，避免重载下轮齿边缘接触引发的点蚀、断齿问题。两侧输出半轴采用花键连接结构，与半轴锥齿轮的内花键直接配合，减少动力传递的中间环节，花键参数选用常规矩形花键或渐开线花键标准，保证与整车半轴的互换性；差速器壳体两端的轴承安装位预留了标准轴承的配合公差，可直接适配圆锥滚子轴承的安装，承担传动过程中的轴向力与径向力，轴承位的轴肩高度按照轴承安装规范设计，保证轴承内圈的定位可靠，同时预留了轴承预紧调整的垫片空间。

　　横向贯穿的十字轴延伸出的轴段，是差速器与主减速器从动齿轮的连接定位结构，主减速器传递来的扭矩直接作用在差速器壳上，带动十字轴公转，当两侧车轮阻力一致时，行星齿轮随十字轴公转不发生自转，将扭矩平均分配给两侧半轴齿轮；当车辆转弯时，内侧车轮行驶阻力增大，行星齿轮在公转的同时发生自转，吸收两侧半轴的转速差，保证两侧车轮始终以纯滚动状态行驶，减少轮胎磨损与传动系统的附加载荷。从安装边界来看，这套差速器的整体径向尺寸控制在常规驱动桥桥包的容纳范围内，轴向长度匹配桥壳的安装跨度，输出花键的伸出长度适配半轴的插入深度，连接螺栓的分布圆直径与主减从动齿轮的安装孔位完全对应，不需要额外改动桥壳结构即可完成装配。

　　在建模过程中，所有齿轮的齿形参数按照模数、压力角、齿数的匹配关系做了精确建模，行星齿轮与半轴齿轮的啮合侧隙控制在合理范围，既保证传动顺畅，也避免间隙过大带来的传动冲击；差速器壳的壁厚按照承受最大输入扭矩的强度要求做了等强度设计，螺栓孔周边做了加强筋结构，避免螺栓紧固时壳体发生变形，同时尽可能降低壳体的整体重量，减少传动系统的转动惯量。实际装车应用中，这套差速器可适配不同排量的乘用车型，在铺装路面、非铺装路面行驶时都能稳定实现差速功能，齿轮组件采用飞溅润滑方式，差速器壳上预留了润滑油过孔，保证齿轮啮合面与轴承位置能得到充分润滑，降低长时间运行下的磨损速率；输出轴端的密封位预留了油封安装槽，可适配标准骨架油封，防止桥包内的齿轮油泄漏，同时阻挡外部泥沙、水汽进入传动腔内部，延长部件的使用寿命。
