四旋翼小型航拍作业飞行器结构设计

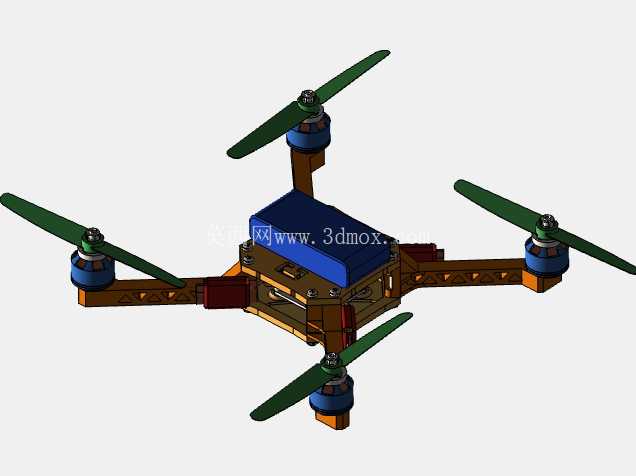

这款四旋翼飞行器的结构设计，核心围绕低空近距作业场景的实际需求展开，不同于消费级娱乐航拍机型的轻量化取向，该结构在机架刚性、载荷冗余、维护便捷性上做了针对性优化，可适配小范围航测、厂区巡检、轻量物料投送等多种工业级低空作业场景。从整体布局来看，采用经典的X型四旋翼构型，机臂以中心载荷舱为核心呈90度夹角均匀分布，这种布局的优势在于四个旋翼的升力作用点围绕重心对称分布，飞控系统的姿态解算逻辑更简洁，姿态调整时的力矩输出更线性，不会出现Y型或H型布局常见的偏航力矩耦合问题，对于需要稳定悬停作业的场景适配性更好。

中心载荷舱采用分层堆叠式结构设计，上层为飞控、电池的安装腔体，下层预留了任务载荷的安装接口，可根据作业需求快速更换航拍云台、气体检测模块、小型抛投机构等不同功能组件，安装接口采用统一的螺孔定位标准，更换组件时无需重新调整整机重心，只要将载荷重量控制在设计阈值内，飞控参数无需重新校准即可快速投入作业。机臂部分采用镂空桁架式结构，在保证抗弯扭强度的前提下尽可能降低结构自重，每片机臂与中心舱的连接位置都设计了快拆锁止结构，外出作业时可快速拆解机臂缩小收纳体积，组装时锁止结构自带定位销，无需反复调整机臂角度即可保证安装精度，避免因机臂安装偏差导致的升力不对称问题。

动力单元的安装座设计了减震缓冲结构，电机与机臂之间设置了橡胶减震垫，可过滤旋翼高速旋转时产生的高频振动，避免振动传递到中心舱影响飞控传感器的测量精度，同时也能降低振动对航拍画面清晰度的影响。旋翼采用快拆式桨夹设计，无需工具即可快速更换旋翼，桨夹的夹紧力经过反复验证，在旋翼最高转速下也不会出现松脱问题，同时桨夹与电机轴的配合采用D型轴定位，可保证旋翼安装角度的一致性，避免因安装偏差导致的动平衡问题。起落架部分采用轻量化的一体式支架，安装在中心舱下方，高度预留了足够的任务载荷安装空间，即使搭载下垂式航拍云台，也不会在起降过程中出现云台触地的问题，起落架的支脚位置设计了缓冲胶垫，可吸收硬着陆时的冲击载荷，保护中心舱内的精密电子元件。

从安装边界来看，整机展开状态下旋翼尖端的最大回转直径控制在合理范围内，可适应狭窄空间内的起降作业，比如厂区设备间隙、楼宇间的低空巡检场景，拆解后单个部件的最大尺寸可放入常规作业工具箱，方便单人携带转场。结构设计过程中对整机的重心位置做了反复校核，所有部件的安装位置都围绕中心轴线对称分布，电池安装位设计在中心舱的重心高度位置，更换不同容量电池时不会出现重心大幅偏移的问题，保证不同载荷状态下的飞行稳定性。机臂的截面形状经过优化，采用低风阻的翼型截面，可降低前飞过程中的空气阻力，提升续航表现，同时机臂的结构强度经过仿真验证，在最大载荷下的形变量控制在允许范围内，不会出现机臂震颤影响飞行稳定性的问题。

布线设计上，中心舱内部预留了规整的走线槽，电调与飞控、电池之间的连接线可全部收纳在走线槽内，避免飞行过程中线材晃动干扰旋翼，也方便后期维护时排查线路故障。所有电子元件的安装位都设计了散热间隙，电池、电调等发热部件的安装位置靠近舱体的散热开孔，可利用飞行时的迎面气流完成被动散热，避免长时间作业时出现元件过热的问题。整机的外露结构件全部采用圆角过渡处理，没有尖锐凸起，一方面可降低飞行过程中的空气阻力，另一方面也能避免起降或搬运过程中尖锐边角划伤操作人员。
