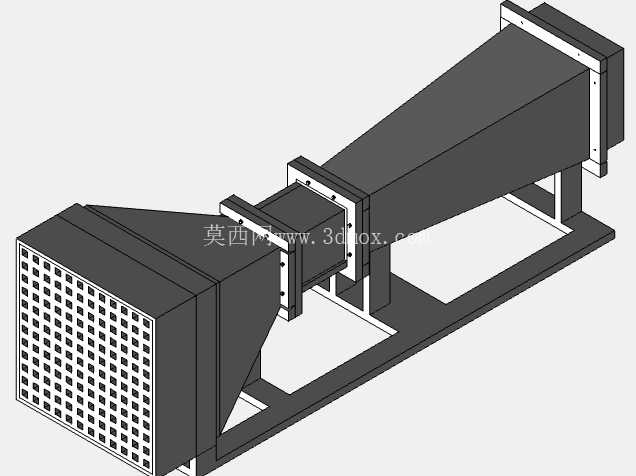

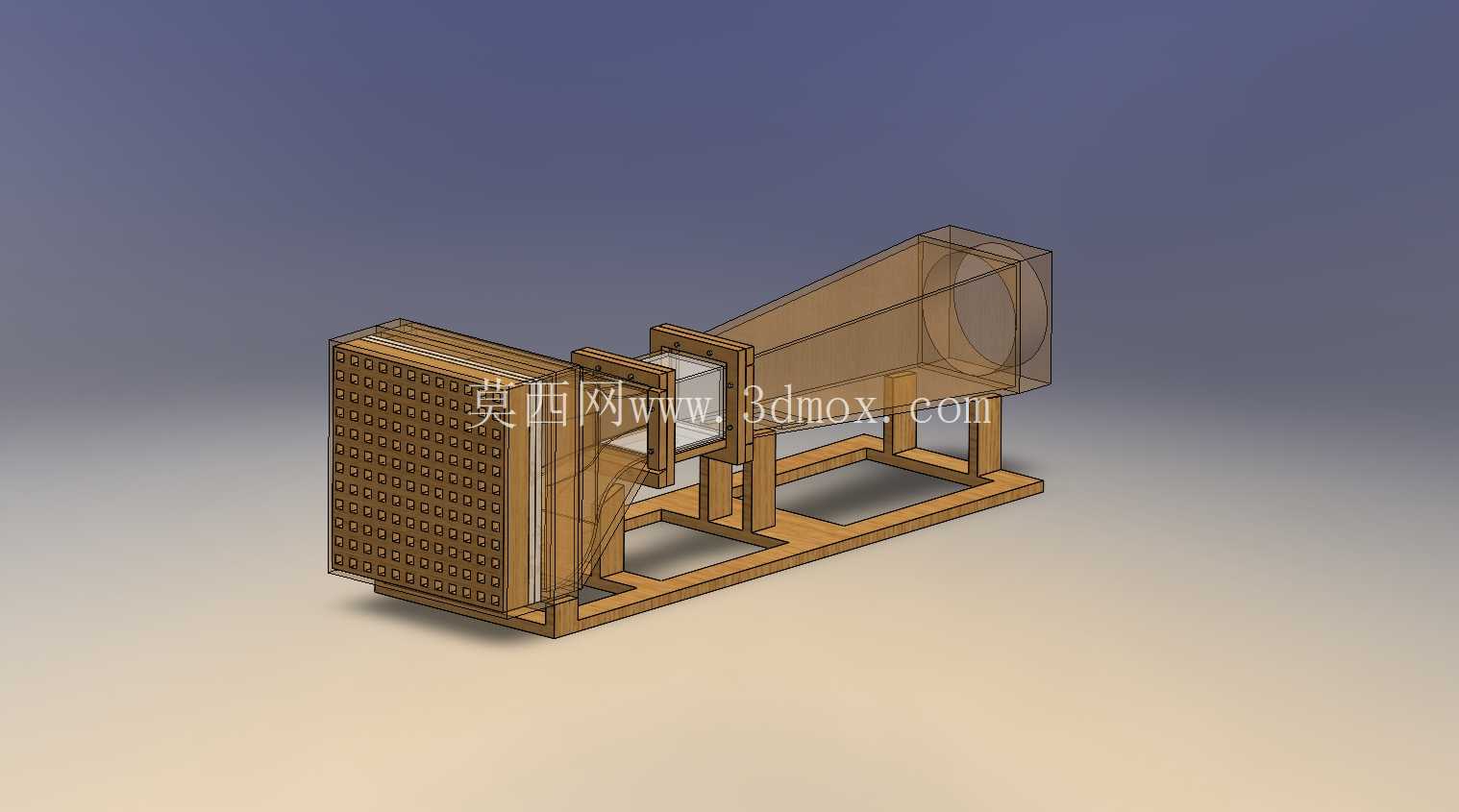

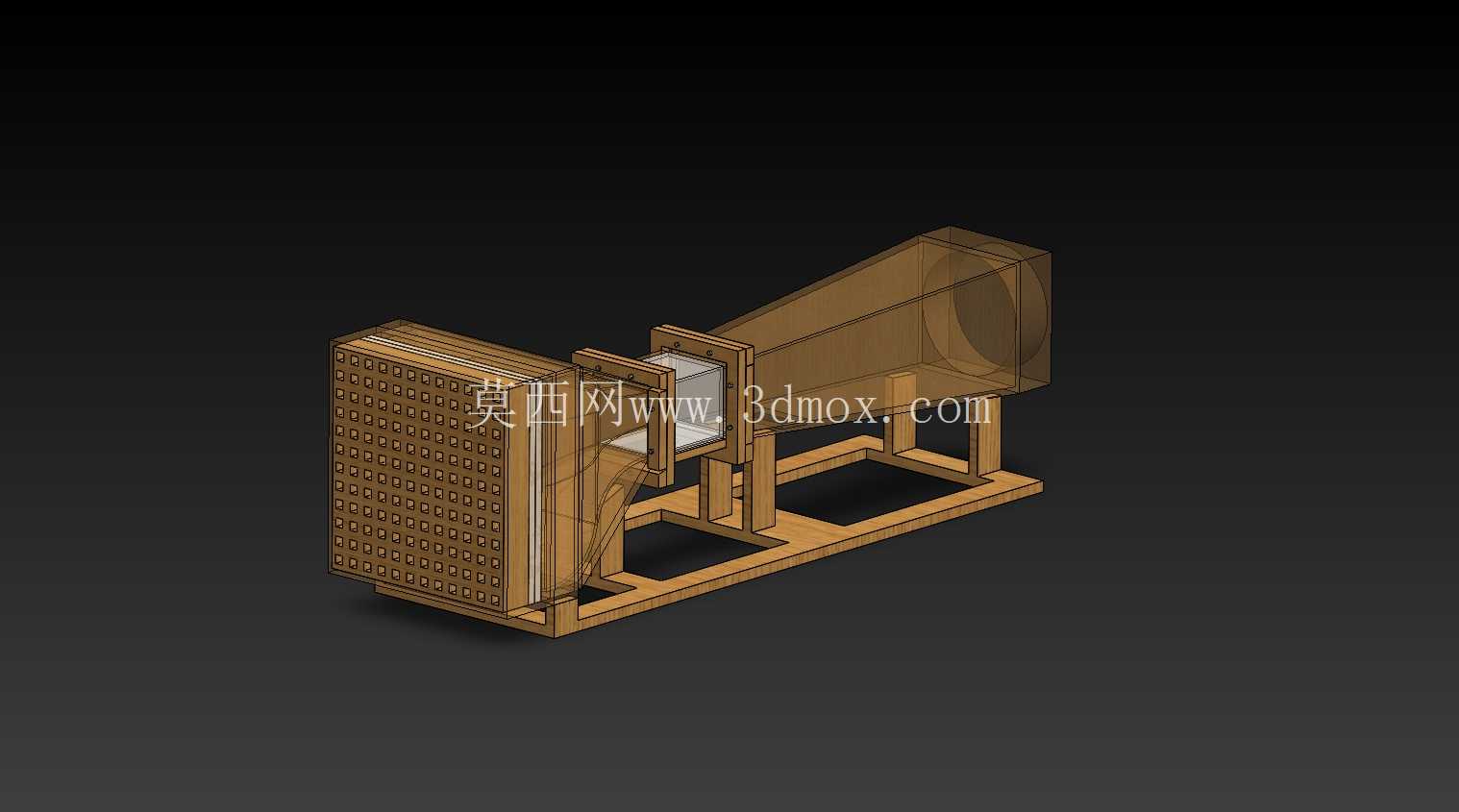

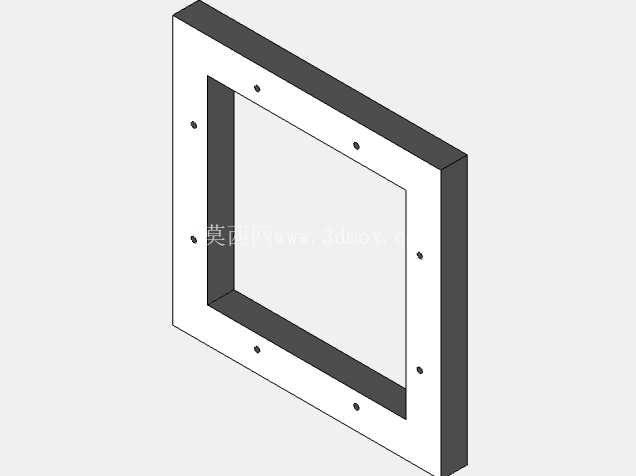

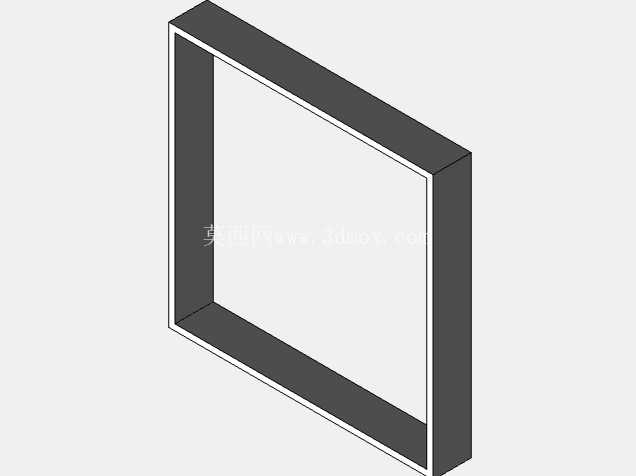

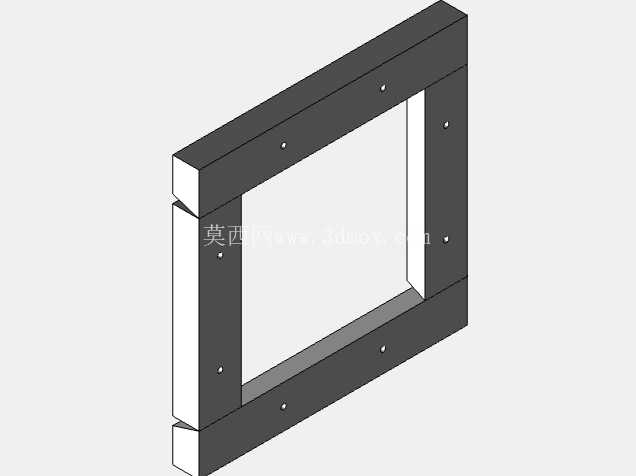

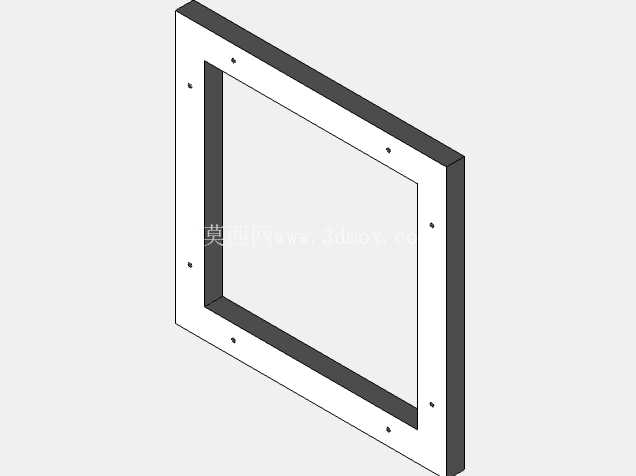

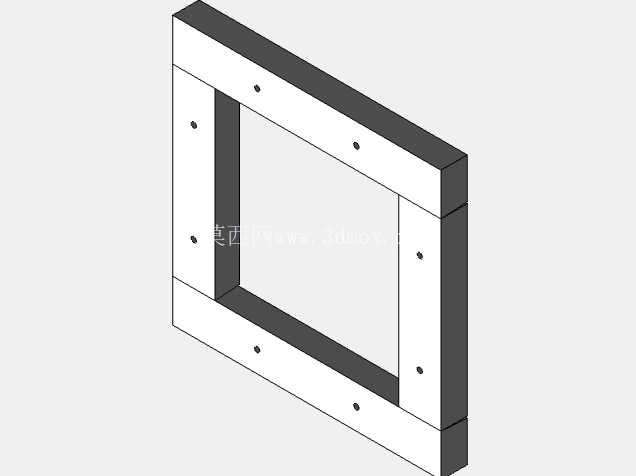

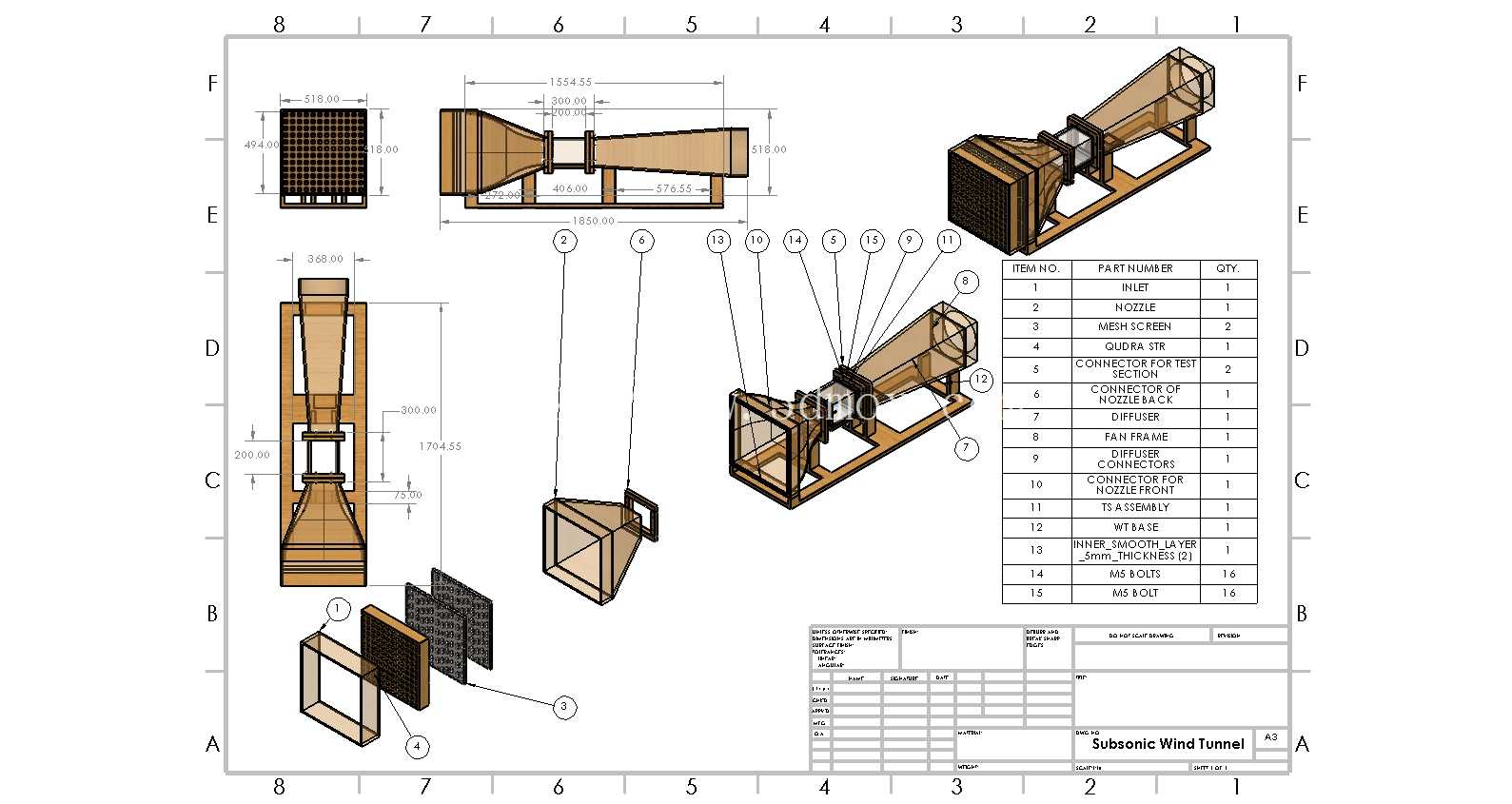

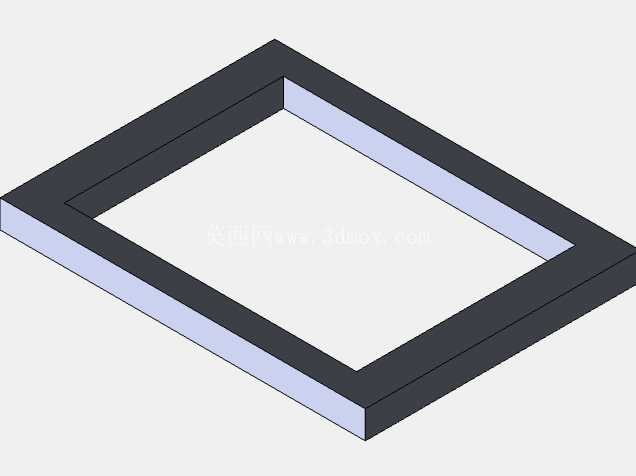

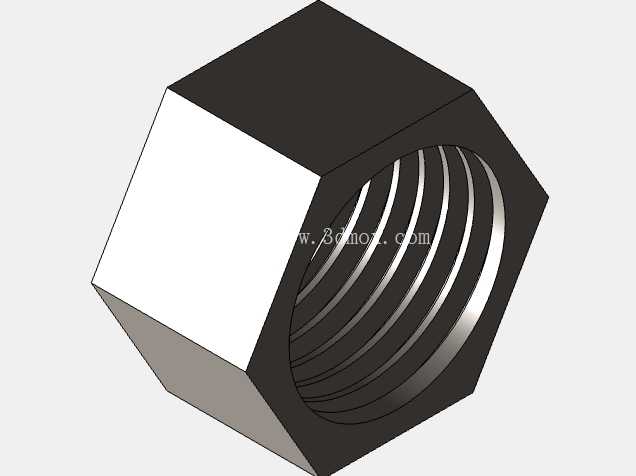

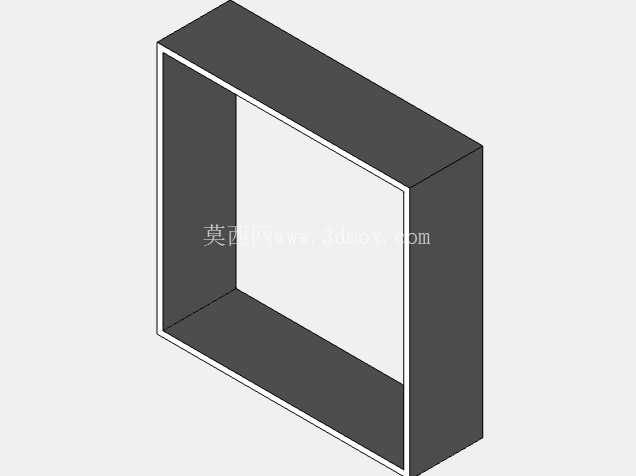

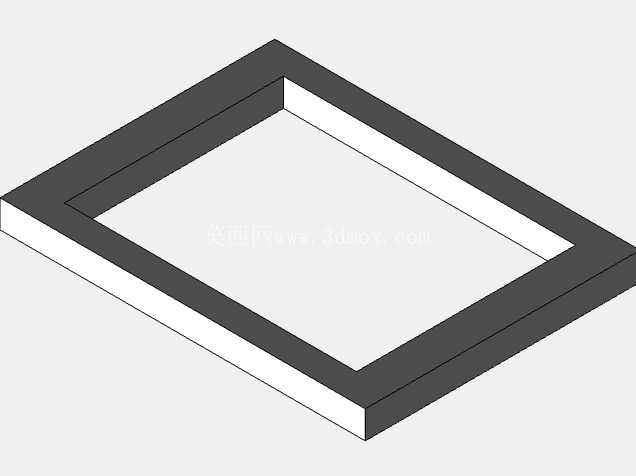

这套亚音速风洞的三维结构设计,核心面向高校流体力学教学、小型飞行器气动验证、民用产品风阻测试这类低马赫数试验场景,日常运行马赫数覆盖0.3到0.8区间,完全匹配常规低速气动研究的参数需求,不需要配套高成本的高速气源系统,适配普通实验室的场地与动力配套条件。从结构拆分来看,整套装置采用分段式模块化设计思路,从进气端到出气端依次排布进气防护网、稳定段、收缩段、试验舱、扩散段、动力段几个核心单元,每个分段都设计了法兰式连接接口,现场安装时不需要复杂的专用工装,仅通过标准紧固件就能完成拼接,后期维护更换滤网、调整试验段尺寸时也可以单独拆解对应分段,不会破坏整体安装基准。

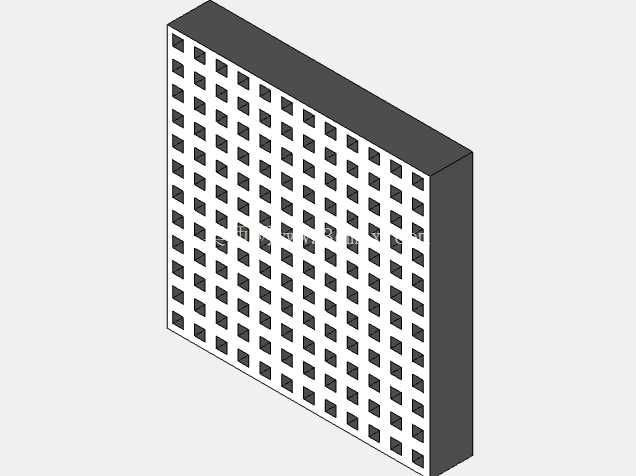

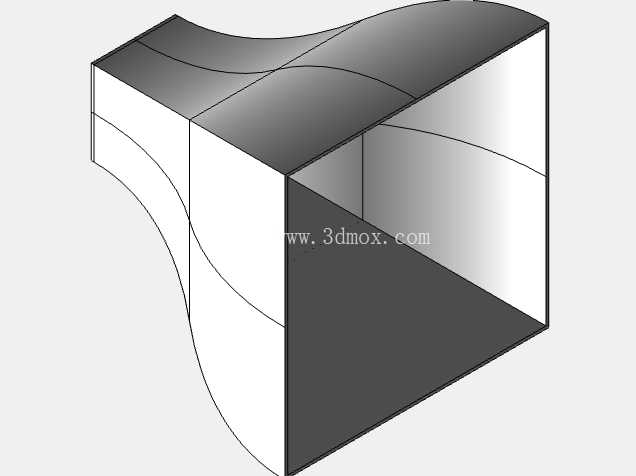

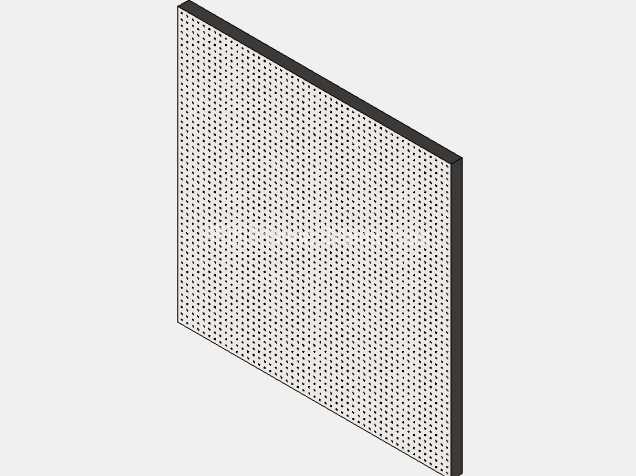

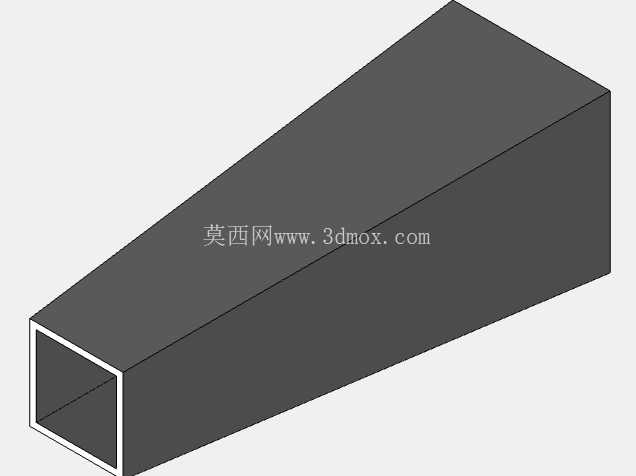

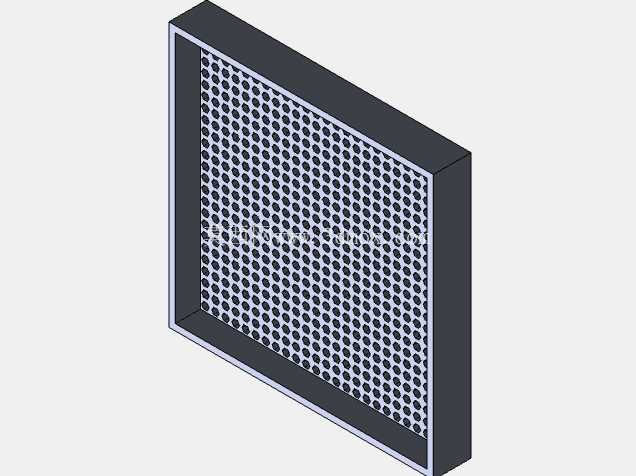

进气端的防护格栅采用等间距方格网结构,网孔尺寸经过流场仿真优化,既可以阻挡外界大尺寸杂物被吸入风道损伤内部叶轮,又能对进入稳定段的气流做初步整流,降低大尺度涡流的产生概率;稳定段内部预留了多层阻尼网安装槽位,可根据试验对气流紊流度的要求增减阻尼网层数,把进入收缩段的气流紊流度控制在试验允许范围内。收缩段采用维氏曲线型面设计,型面过渡全程无拐点,能让气流在加速过程中保持均匀的速度梯度,避免气流在壁面发生分离,保证进入试验舱的流场速度均匀性偏差控制在1%以内,满足基础气动试验的流场品质要求。

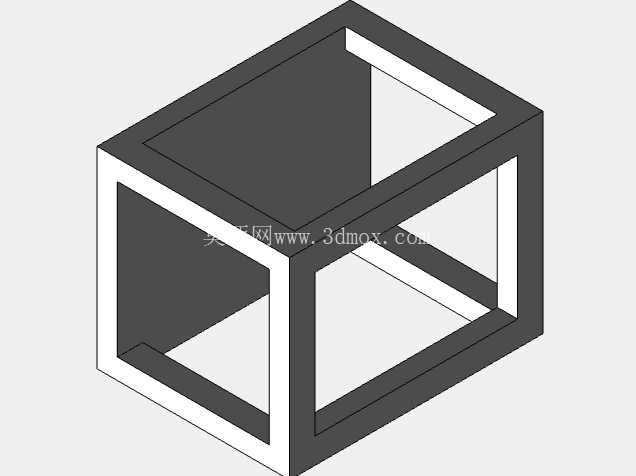

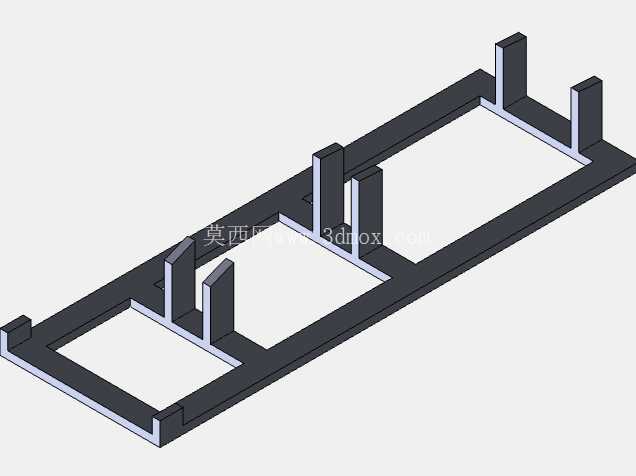

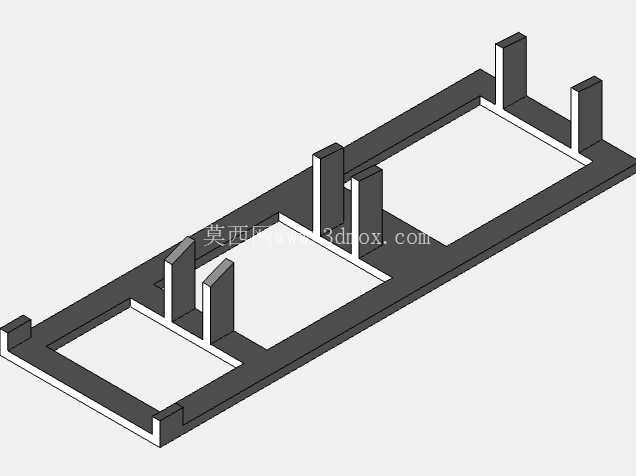

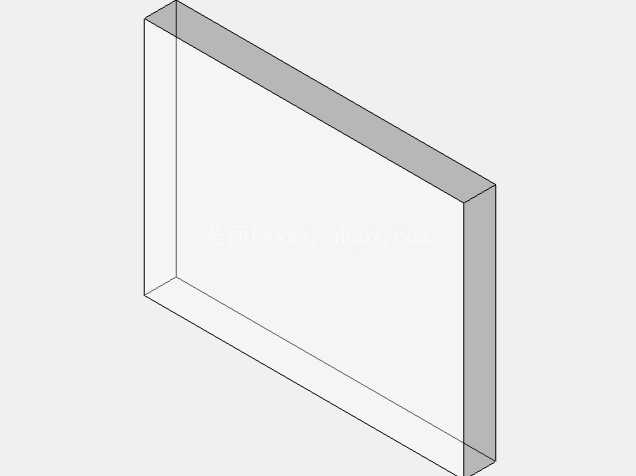

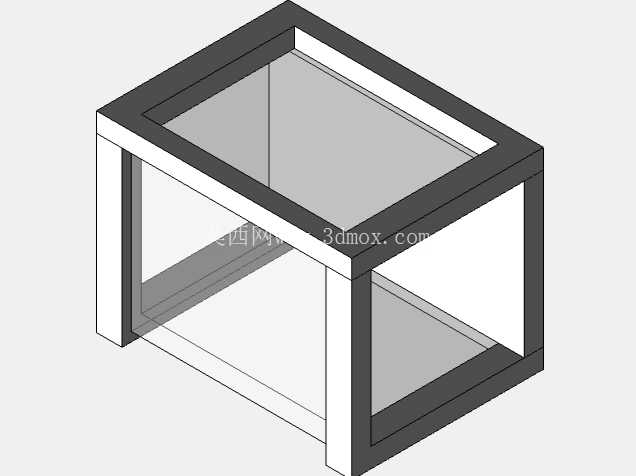

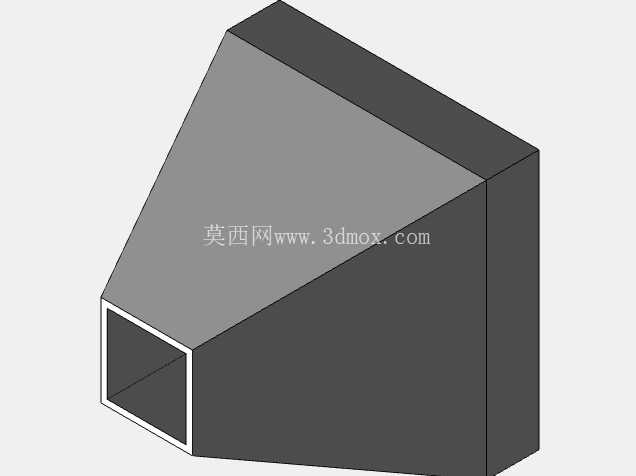

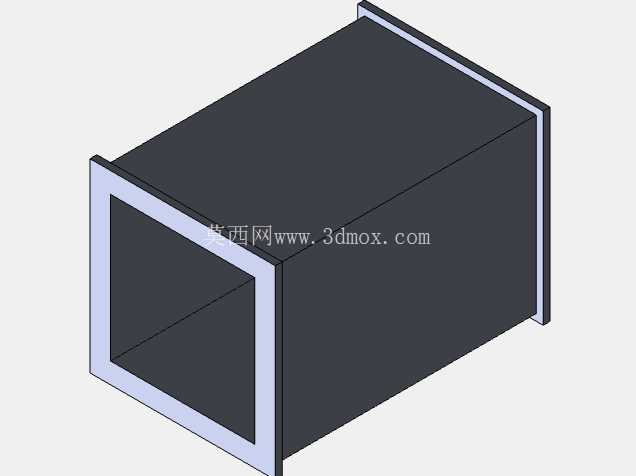

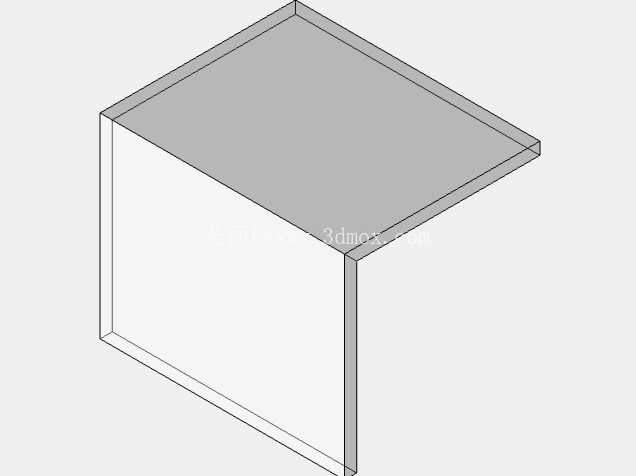

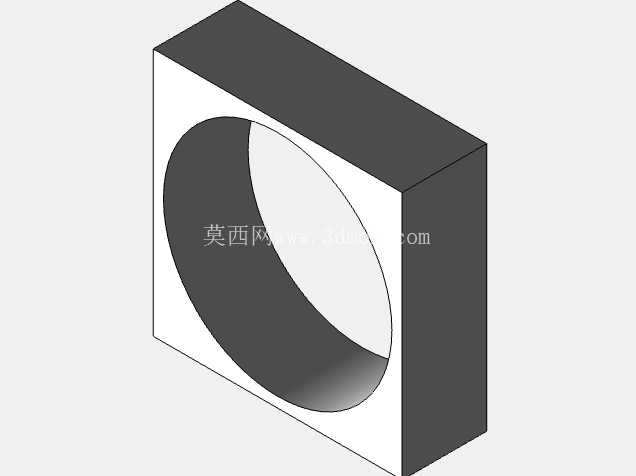

试验段设计为透明观察窗搭配快开式舱门结构,观察窗采用平整的透明板材安装,不会因为曲面折射影响流场观测或者PIV粒子成像的精度,舱门的压紧结构采用偏心把手设计,开关操作不需要额外工具,试验过程中更换测试件、调整传感器位置都十分便捷,试验段的截面尺寸经过匹配设计,可容纳最大翼展300mm的缩比飞行器模型、或者同等尺寸的民用产品测试样件,适配绝大多数小型气动试验的样件尺寸要求。扩散段采用渐扩式通道设计,扩散角控制在7度以内,这个角度可以有效避免气流在扩散段内壁发生流动分离,尽可能降低风道内的压力损失,提升动力段的运行效率,减少整机运行的能耗。动力段采用轴流风机搭配整流尾锥的结构,风机叶轮经过动平衡校准,运行时的振动幅值控制在允许范围内,不会因为振动传递到试验段影响测试数据的准确性,尾锥结构可以对风机出口的旋拧气流做整理,降低出口段的涡流噪声。整套装置的支撑机架采用型钢焊接结构,每个分段下方都设计了可调高度的支撑脚,安装时可以通过调整支撑脚高度来保证各段风道的同轴度,避免因为安装错位导致的流场畸变,机架底部预留了地脚螺栓安装孔,固定到地面后可以进一步降低运行时的振动传递。
从安装边界来看,整套装置沿气流方向的总长度控制在2.5米以内,最大宽度不超过0.8米,高度不超过1.2米,普通实验室的标准层高房间都可以安装,不需要对场地做特殊改造,进气端距离墙面预留0.5米以上的进气空间、出气端距离墙面预留1米以上的排气空间,就可以满足正常运行的气流循环要求。在实际使用场景中,这套风洞既可以完成基础的流体力学演示试验,比如观察圆柱绕流、翼型升阻力特性这些教学类试验,也可以完成小型无人机机翼的气动选型、建筑缩比模型的风载测试、消费电子类产品的风阻与散热风道验证这类工程类测试,相比大型工业风洞,它的运行成本更低,操作流程更简单,不需要配备专业的风洞运维人员,经过简单培训的试验人员就可以独立完成操作。设计过程中对每个分段的壁厚都做了刚度校核,保证风道在运行负压下不会发生明显形变,避免因为壁面形变导致的流道尺寸变化影响试验精度,所有连接法兰的密封面都设计了密封槽,安装时嵌入密封胶条就可以保证整个风道的气密性,减少漏气带来的流场损失。
