2x3间距2.54mmSMD直插箱头连接器模型

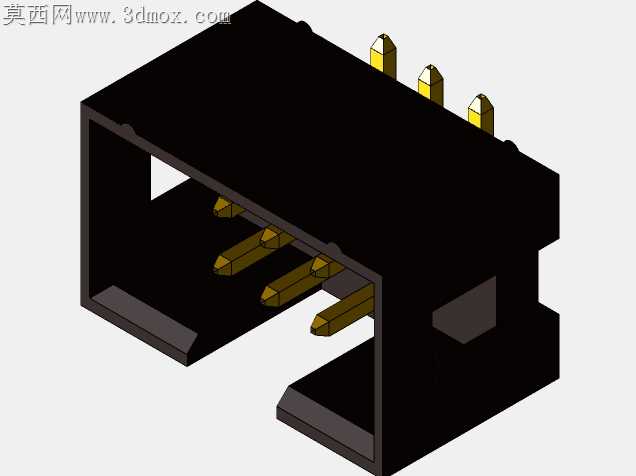

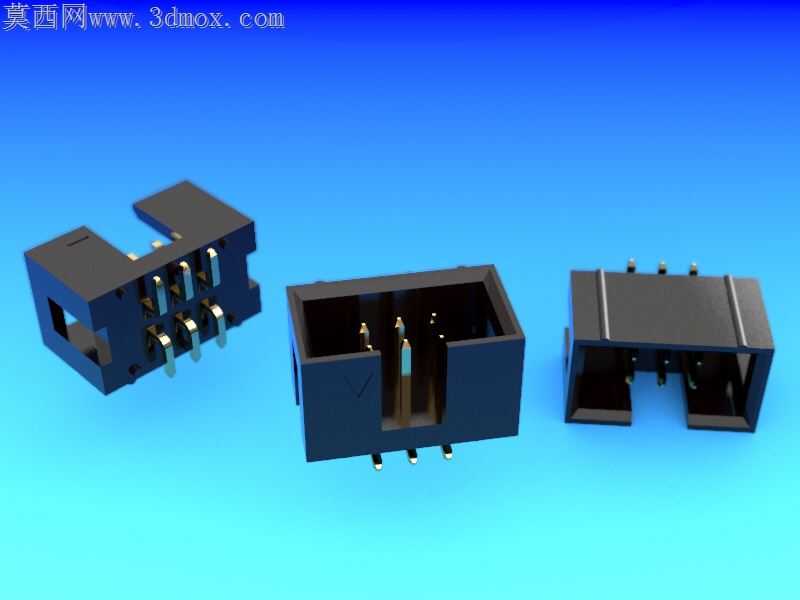

本模型为2x3规格、针脚间距2.54mm的SMD直式箱头连接器，建模过程以实际量产的贴片连接器实物为参照，采用参数化建模思路完成全结构还原。建模初期先梳理连接器的结构组成，将整体拆分为绝缘塑壳、接触插针、贴片焊脚三个独立模块，先绘制塑壳的外轮廓基准草图，通过拉伸、切除命令构建塑壳的主体腔体，再对塑壳的定位卡槽、防呆缺口、插针安装孔位进行细节特征绘制，确保塑壳的内部腔体尺寸与插针的装配公差匹配，还原实物中插针与塑壳的过盈配合结构。接触插针部分采用扫描命令生成针体的基础形态，针对插针的接触弹片部位做曲面细化处理，还原弹片的倾斜角度与接触凸点结构，保证插针的接触端形态与实物一致，插针尾部的贴片焊脚则按照SMD封装的标准尺寸绘制，还原焊脚的弯折角度与焊盘接触面的平整结构，确保模型可直接用于PCB封装的匹配验证。材质设置上，绝缘塑壳采用黑色耐高温工程塑料材质，调整材质的粗糙度参数模拟塑壳哑光磨砂的表面质感，还原注塑成型后的细微表面纹理；接触插针与焊脚采用铜合金镀金材质，设置金属材质的反射率与高光参数，还原金属插针的光亮金属质感，同时对插针的接触部位做细微的材质色差处理，模拟实际产品中接触区的镀层特性。渲染阶段采用渐变蓝色背景突出主体模型，布置三点式光源系统，主光源从斜上方打亮模型主体，补光源弱化塑壳腔体内部的阴影，轮廓光勾勒连接器的边缘轮廓，避免黑色塑壳与背景融合，同时开启环境光遮蔽效果，强化插针与塑壳装配缝隙处的阴影层次，让模型的结构装配关系更清晰。模型完整还原了该款箱头连接器的三个视角形态，分别展示了插针接触端、塑壳腔体内部、贴片焊脚端的结构细节，所有特征尺寸均遵循2.54mm间距连接器的行业标准，可用于电子电路设计的元器件装配演示、PCB布局的干涉检查，也可作为接插件类产品的结构设计参考，模型的结构拆分清晰，各部件可单独编辑调整，能够适配不同针数规格的同系列连接器改型设计需求。
