油动上单翼固定翼航模整机结构设计

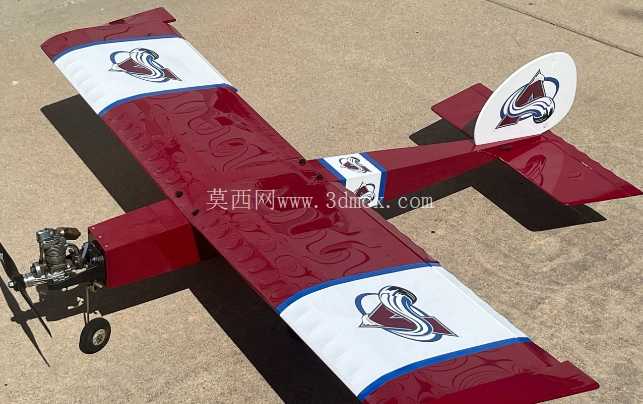

　　该模型还原的是大尺寸油动上单翼固定翼航模，这类航模主要应用于户外航空模型运动、航模赛事特技飞行、航空科普实操教学场景，区别于小型电动航模，其大尺寸机体带来更强的抗风能力，可在3-5级风的户外开阔场地稳定完成特技动作，也可作为航模爱好者进阶练习大油机操控的载具。从结构设计来看，整机采用常规上单翼布局，机翼布置在机身上方，这种布局能让整机重心位于机翼下方，飞行过程中具备天然的自稳趋势，降低新手操控大尺寸油机的炸机风险，同时上单翼设计不会在机身下方产生气流遮挡，配合前置活塞式发动机的拉力布局，动力输出直接作用于机身中轴线，大油门爬升阶段不会出现明显的力矩偏航。

　　机身主体采用盒式硬壳结构设计，从三维模型的结构拆分来看，机身中段预留了发动机安装座、油箱舱、遥控设备舱、舵机安装位的安装边界，发动机安装座位于机头最前端，采用加强层板预埋的设计思路，可适配排量15-20cc的两冲程航模汽油发动机，安装座预留了四个标准发动机固定孔位，孔位间距匹配市面主流航模发动机的安装尺寸，前端留出了螺旋桨桨罩的安装空间，起落架采用后三点式布局，主起落架固定在机身中段靠前的加强框位置，采用铝合金支架搭配橡胶轮的结构，可承受起飞降落阶段的地面冲击，尾轮直接联动方向舵舵机，地面滑行阶段可通过方向舵控制滑行方向。

　　机翼部分采用平直翼型设计，这种翼型低速升力系数高，失速速度低，适合特技动作中的慢飞、吊机等操作，机翼沿中轴线分为左右两半，通过机翼对接插销与机身中部的翼台固定，翼台位置预埋了航空层板加强件，可承受大过载机动时机翼与机身连接位置的拉扯力，机翼表面的装饰色块采用覆膜贴合的工艺预留位置，模型中还原了机翼、尾翼上的标识涂装位置，方便后续实际制作时进行蒙皮覆盖。尾翼部分采用常规平尾加垂尾的布局，平尾负责俯仰操控，垂尾负责方向操控，各个舵面均预留了舵角安装位、连杆走线路径，平尾与垂尾通过快拆结构与机身尾部连接，方便运输时拆解收纳，减少存放占用的空间。

　　从安装边界来看，整机翼展控制在1.5米左右，机身长度约1.2米，各个舱室的尺寸预留充分，可容纳标准尺寸的航模接收机、动力电池、舵机、油箱等部件，油箱安装位位于发动机后方、重心位置附近，燃油消耗过程中不会引起整机重心的明显偏移，保证全程飞行的操控手感一致。设计过程中针对各个受力位置均做了结构加强处理，机翼与机身连接位置、发动机安装座、起落架安装位置、尾翼连接位置均预埋了硬质木材或者金属加强件，避免大过载机动时出现结构断裂，同时在非受力位置做了适当的减重处理，控制整机起飞重量在3.5-4kg区间，配合18cc排量的发动机，整机推重比可达到1.2以上，足够完成横滚、筋斗、倒飞、吊机等各类特技动作。舵面的偏转角度预留了足够的活动空间，副翼最大偏转角度可达35度，升降舵最大偏转角度可达40度，方向舵最大偏转角度可达45度，可满足3D特技飞行的舵量需求，各个舵面的转轴位置均做了倒角处理，避免舵面偏转时与固定翼面产生剐蹭。起落架的高度经过匹配设计，螺旋桨转动时距离地面的最小间隙大于50mm，可避免起飞降落阶段螺旋桨触地打桨，主轮距宽度达到300mm以上，地面滑行时具备足够的侧向稳定性，不容易出现侧翻。
