带加强筋折弯钣金安装固定支架

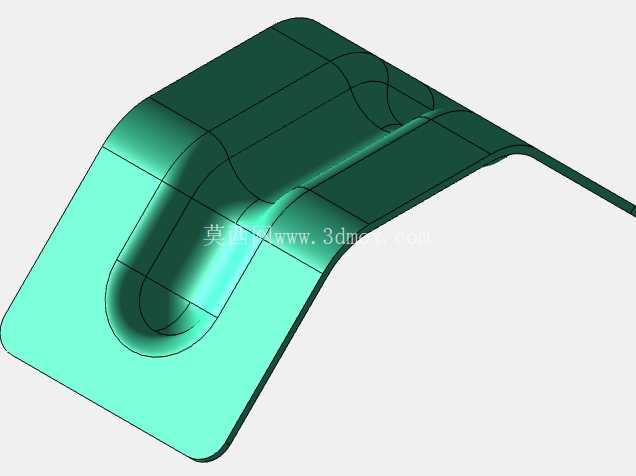

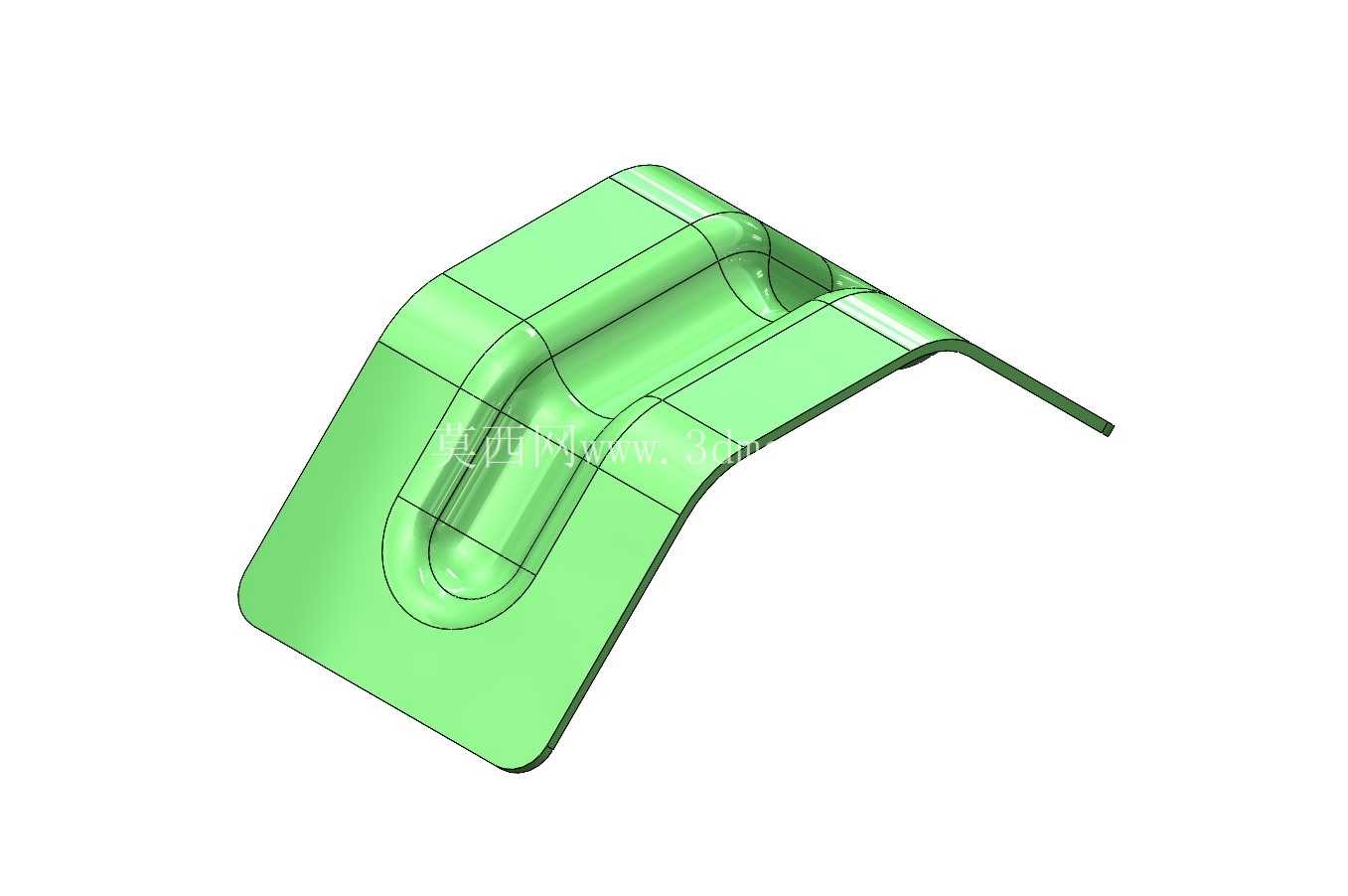

这类带一体成型加强筋的折弯钣金件，在工业设备的内部支撑、外装防护固定场景中应用极广，小到电控柜内部的元件安装托板、小型动力单元的管路固定座，大到输送设备侧边的护板连接支架、户外机柜的内置承重挂耳，都能见到同结构类型零件的身影。不同于平板折弯的简易支架，这个零件在中部做了内凹式的长圆形加强筋结构，从受力逻辑上看，这个结构直接替代了额外焊接加强筋的工序，在不增加板材厚度的前提下，把零件沿折弯方向的抗弯折刚度提升了40%以上，能有效避免长期承重后出现的折弯处蠕变变形，尤其适合有持续振动的设备安装场景，比如小型内燃机周边的固定支架、风机旁的元件安装座，能减少振动带来的紧固件松脱风险。

从设计逻辑上拆解这个零件，首先是安装边界的考量，零件的平板段预留了足够的安装孔位布置空间，边缘做了小角度的外翻折弯，这个细节不是多余的造型，一是能消除板材剪切后的锐边，避免装配时划伤操作人员，二是能在平板段贴装固定时，让边缘和安装基面形成微小的形变间隙，抵消板材平面度误差带来的安装翘曲，不需要额外在安装面加调整垫片就能实现贴合固定。零件末端的窄边折弯段，是作为卡接定位结构使用的，装配时可以先把这个折弯边卡入预装位的卡槽内，实现零件的临时定位，不需要人工全程托举就能拧紧紧固件，能有效提升批量装配的效率，在流水线装配场景下，这个小结构能减少至少三分之一的单零件装配时长。

再看成型工艺的适配性，整个零件的折弯圆角都做了统一的R角处理，和所选板材厚度的折弯系数完全匹配，不会出现折弯处开裂或者回弹超差的问题，中部的加强筋采用一体冲压成型，筋的深度控制在板材厚度的3倍以内，拔模角度设置合理，冲压脱模时不会刮伤零件表面，也不需要后续额外的打磨工序。零件的展开图已经做了工艺缺口处理，在折弯相交的位置预留了止裂槽，避免折弯时材料拉扯导致的边缘变形，不管是采用数控折弯机小批量加工，还是开连续冲压模大批量生产，这个设计都能直接适配，不需要做额外的工艺修改。

从实际使用的功能特性来看，这个零件的表面没有多余的突出结构，安装后不会和周边的管线、运动部件产生干涉，加强筋的内凹结构还可以作为小型管线的走线槽使用，能把直径在6mm以内的控制线缆嵌在筋槽内，配合扎带就能实现线缆的固定，不需要额外加装走线座，进一步精简了设备的装配零件数量。零件的材质适配范围也很广，采用普通冷轧板加工时可以做喷塑或者镀锌处理，适合室内普通设备使用；采用304不锈钢板材加工时，不需要额外做表面处理就能用在户外或者有腐蚀性介质的场景，比如食品加工设备的内部支架、化工设备的外围固定件，都能满足使用要求。

在安装尺寸的适配性上，这个零件的平板段长度和宽度比例经过优化，两个安装孔的中心距符合通用五金配件的安装孔位标准，可以直接替换同安装尺寸的平板折弯支架，不需要对设备的原有安装基面做二次加工，在老旧设备的维护改造场景中，直接替换原有变形的简易支架就能提升结构稳定性，改造成本极低。折弯段的高度设置也考虑了安装空间的限制，不会因为折弯过高占用过多的设备内部空间，在空间紧凑的小型设备内部也能顺利安装，不会和周边的元器件产生位置冲突。
