直插式TFT液晶显示模块结构设计

做嵌入式控制类项目的结构设计时，显示模块的选型和安装适配是绕不开的环节，这次梳理的这款直插式TFT显示模组，是工业控制、小型智能设备、教学实验平台里应用极广的一类显示部件，很多做设备电控结构的工程师都接触过同类型产品。

先从实际应用场景说，这类屏幕常被用在小型工业控制终端、桌面级3D打印机操作面板、小型检测设备的人机交互界面、学生电子设计竞赛的作品载体、开源硬件开发板的配套显示单元上，区别于大尺寸的工业触摸屏，这类小尺寸直插屏不需要复杂的排线固定，不需要额外设计屏幕支架的压合结构，对于空间紧凑、开发周期短的项目来说适配成本极低。

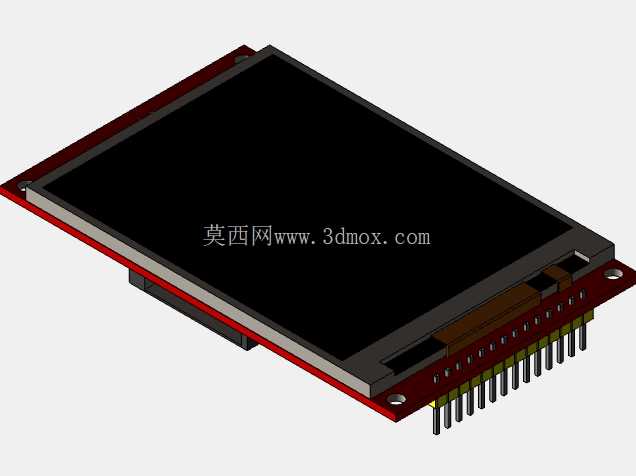

从功能特性来看，这款模组采用主动式TFT液晶驱动，显示区域覆盖了模组正面绝大多数面积，黑色的显示区边框做了窄边处理，在有限的PCB轮廓内尽可能放大了可视区域，屏幕表面没有额外覆盖触摸层的版本，更适合对成本敏感、不需要触摸交互、仅做参数显示和状态反馈的设备场景。模组背面的驱动电路做了沉板处理，所有驱动元器件都布置在PCB背面，不会和正面的屏幕层产生结构干涉，屏幕和PCB之间通过泡棉胶层做缓冲固定，能抵御设备运行时产生的小幅振动，避免屏幕受震出现白屏、排线松脱的问题。

设计思路上，这款模组采用了单侧直插排针的引出方式，所有电源、信号引脚都集中排布在PCB的短边一侧，排针采用2.54mm标准间距，和通用万用板、开发板的排座间距完全匹配，工程师在做主板布局的时候，只需要在主板对应位置预留一排直插焊盘或者标准排座，就能直接完成屏幕的插接固定，不需要额外做FPC排线的走线规划，也不需要设计屏幕的压紧固定结构，排针本身就能承担一部分固定限位的作用。PCB板的两个对角预留了直径3mm左右的安装固定孔，对于需要更高连接可靠性的场景，可以用铜柱加螺丝把屏幕模组固定在设备的面板支架上，避免设备运输、移动过程中排针受外力出现虚焊变形。

再说到安装边界的尺寸控制，这类屏幕的整体轮廓厚度控制在8mm以内，其中屏幕本体的厚度大概3mm，PCB加上背面元器件、排针的总厚度不超过5mm，排针的有效插接长度是6mm左右，在做设备外壳的面板开孔时，只需要预留比屏幕显示区域大0.2mm的视窗开口，屏幕PCB和外壳内壁之间预留1mm左右的装配间隙，就能避免屏幕和外壳出现装配顶碰的问题。排针一侧的PCB边缘到排针根部的距离做了2mm的余量设计，插接的时候不会因为主板上的焊盘锡膏凸起导致屏幕PCB和主板之间出现间隙，安装到位后屏幕背面和主板表面的间距可以控制在7mm左右，中间的空隙刚好可以容纳主板上高度不超过6mm的贴片元器件，不会出现结构干涉。

实际做结构适配的时候还要注意几个细节，这类屏幕的可视角度是正面正视最佳，上下方向的可视角度大概在120度左右，所以安装的时候屏幕的法线方向最好对准设备的常规操作视角，避免倾斜角度过大出现显示偏色、内容看不清的问题。屏幕的工作温度范围覆盖常规工业场景的0到60摄氏度，没有做宽温加固处理，不适合用在户外低温或者高温热源附近的设备上。另外排针的引脚定义是通用串行驱动时序，做PCB走线的时候要注意把屏幕的信号线和主板上的强电走线隔开至少2mm的距离，避免电源干扰导致屏幕出现闪屏、花屏的问题。

很多刚接触结构设计的工程师容易忽略屏幕安装时的缓冲设计，这款模组的屏幕和PCB之间虽然自带了缓冲泡棉，但在装配到设备外壳的时候，最好在屏幕边缘和外壳视窗之间贴一层薄的EVA泡棉条，一方面可以挡住环境里的灰尘从视窗缝隙进入设备内部，另一方面也能避免外壳注塑件的缩水变形直接挤压到屏幕玻璃，导致屏幕碎裂或者显示异常。固定用的铜柱高度要和排针插接高度匹配，不要强行拉扯排针来对齐安装孔，不然长期应力作用下排针的焊盘容易出现脱焊，导致屏幕接触不良。
