组合连杆式手动夹紧工装结构设计

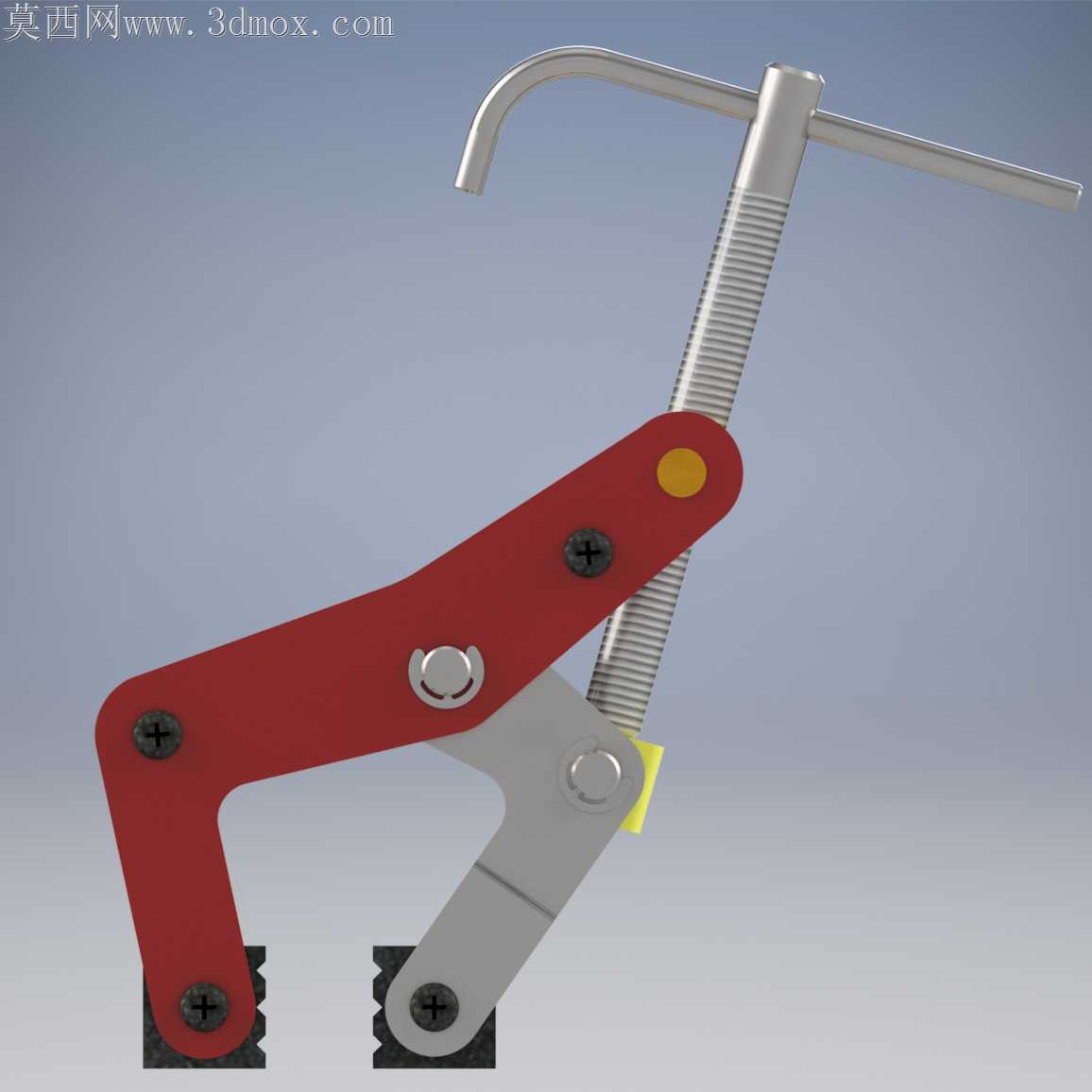

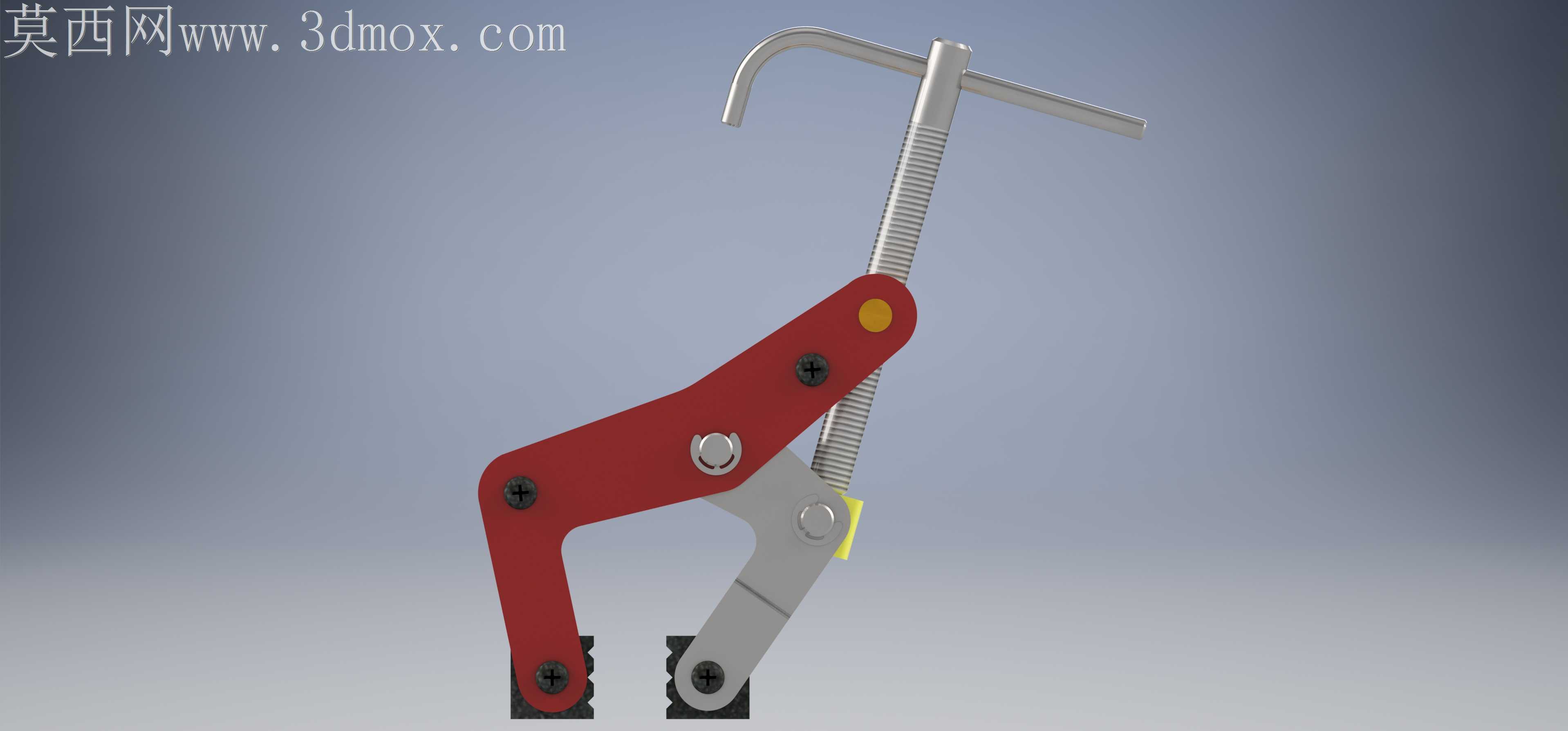

本作品为组合连杆形成的手动夹紧系统三维模型，整体采用三维建模软件完成全参数化设计，所有零件均按照实际机械加工工艺要求构建实体特征，无冗余几何元素，可直接导出用于工程图生成或3D打印验证。模型渲染阶段采用哑光金属材质搭配防滑橡胶垫材质，红色手柄部分做了磨砂质感处理，金属杆件部分添加了细微的滚花纹理特征，T型操作杆的金属表面做了拉丝质感渲染，整体光影采用柔和的工作室布光，清晰展现各部件的装配关系与结构细节。结构设计上采用多连杆复合肘节夹紧原理，核心由红色L型主操作臂、灰色传动连杆、带滚花的T型调节螺杆、底部两个带防滑齿的橡胶压头组成，铰接点均采用标准螺丝与轴套配合，保证连杆转动的顺畅性，黄色限位块用于限制连杆的过死点位置，确保夹紧状态下的自锁性能，避免工作过程中意外松脱。设计思路围绕手动操作的便捷性与夹紧可靠性展开，T型螺杆可预先调节夹紧行程范围，适配不同厚度的被夹紧工件，扳动红色手柄即可通过连杆的力放大效应实现快速夹紧，手柄末端的弧形造型贴合人手操作的施力角度，底部压头的锯齿形橡胶垫既可以增大与工件接触面的摩擦力，又能避免刚性压头夹伤工件表面，整体结构无复杂异形零件，所有金属件均可采用常规钣金切割、机加工工艺制作，橡胶压头可采用标准橡胶垫块裁切，具备极强的加工落地可行性，适合作为小型工装夹具用于钳工装配、工件粘接、临时定位等作业场景，模型完整还原了各部件的装配间隙与运动配合关系，可直接用于运动仿真验证夹紧行程与自锁性能。
