车用燃油喷射器结构设计方案

在车用动力系统的供油链路里，燃油喷射器是决定燃烧效率、排放水平与动力输出平顺性的核心执行部件，其结构设计的合理性直接关联到整机的油耗表现与工况响应速度。从实际装车场景来看，这类部件需要适配从怠速低负荷到全负荷急加速的全工况区间，既要保证在不同燃油压力下的喷油量精度，也要实现燃油的充分雾化，让油束与进气气流形成最优的混合比例，避免出现湿壁、燃烧不完全、积碳堆积等长期使用中的常见问题。

设计初期首先要明确安装边界，这类喷射器通常采用法兰压装的方式固定在进气歧管或者缸盖的安装座上，安装孔的同轴度公差需要控制在0.02mm以内，避免压装后出现喷油角度偏移，导致油束落点偏离燃烧室设计位置。整体外形采用细长轴类布局，主体外径控制在17-21mm区间，总长度根据不同机型的安装深度调整在80-120mm范围，端部的喷油嘴突出安装面的高度需要严格匹配气道结构，突出量过大会导致油束直接撞击气道壁面，突出量过小则会影响雾化燃油与进气的混合效果。

从功能结构拆分来看，整个部件分为进油端、电磁驱动腔、针阀偶件、雾化喷嘴四个核心区段。进油端设计有标准的燃油管接口，采用锥面密封结构，密封锥角为12度，能够承受0.3-0.8MPa的常规供油压力波动，接口处设计有防脱卡槽，适配快插式燃油管路的装配需求，减少装配工序的操作复杂度。电磁驱动腔内部集成了电磁线圈、衔铁复位弹簧结构，线圈的绕阻参数匹配整车12V供电系统，能够在ECU输出的脉冲驱动信号下实现1ms以内的响应速度，保证喷油正时的控制精度，复位弹簧的预紧力经过反复调校，既可以保证断电时针阀快速落座切断燃油供给，避免出现滴油现象，也不会因为预紧力过大导致吸合阶段的功耗过高。

针阀偶件是整个喷射器的核心精密配合部位，针阀与阀套的配合间隙控制在1-3μm区间，表面粗糙度达到Ra0.2以下，既保证往复运动的顺滑性，也避免高压燃油从配合间隙处出现过量泄漏。针阀的升程设计在0.1-0.2mm区间，升程过大会导致针阀落座的冲击磨损加剧，缩短部件使用寿命，升程过小则会限制最大喷油量，无法满足高负荷工况下的燃油供给需求。喷嘴部位的喷孔采用多层错位排布设计，喷孔直径根据不同机型的功率需求在0.15-0.3mm区间选择，喷孔的喷射角度经过流体仿真优化，能够让喷出的油束形成均匀的锥状雾化形态，索特平均雾化粒径控制在20μm以内，保证燃油进入燃烧室后能够在极短时间内完成蒸发混合。

在结构可靠性设计层面，整个部件的外壳采用不锈钢材质一体冲压成型，外壳与内部组件的连接部位采用激光焊接工艺，焊接后的密封性能能够承受1MPa以上的保压测试无泄漏，满足整车全生命周期的振动、温度交变工况使用需求。端部的密封胶圈采用氟橡胶材质，能够耐受-40℃到150℃的工作温度区间，同时具备良好的耐燃油腐蚀性能，避免长期使用后出现胶圈老化溶胀导致的密封失效问题。内部的流道设计做了圆弧过渡处理，避免出现直角台阶导致的燃油流阻增大，同时减少流道内的杂质滞留空间，降低燃油中杂质堵塞喷孔的概率。

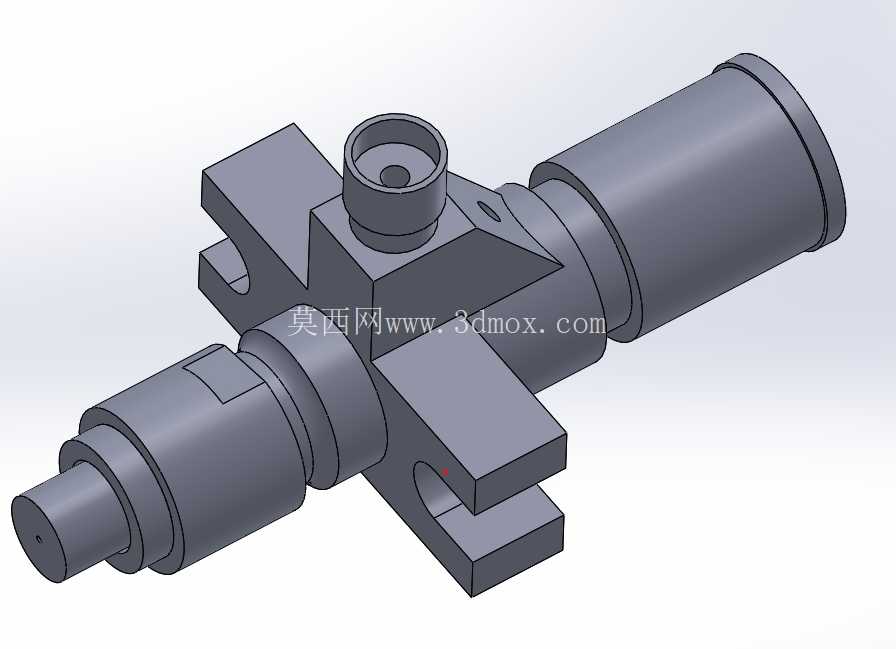

从建模过程的细节处理来看，所有配合部位的尺寸公差都按照实际加工精度做了对应标注，针阀与衔铁的连接部位做了防转结构设计，避免往复运动过程中出现针阀转动导致的喷孔角度偏移。电磁线圈的安装槽设计有定位凸台，保证线圈装配后与衔铁的同轴度，减少吸合过程中的侧向力，降低运动部件的磨损速率。复位弹簧的安装座做了导向结构设计，避免弹簧在高频往复运动中出现偏斜卡滞，保证针阀运动的同轴度。整个模型的装配关系完全按照实际生产的装配流程搭建，各个部件之间的干涉检查全部完成，既可以作为结构设计方案的评审依据，也可以直接用于后续的铸造模具开模参考，匹配批量生产的工艺需求。
