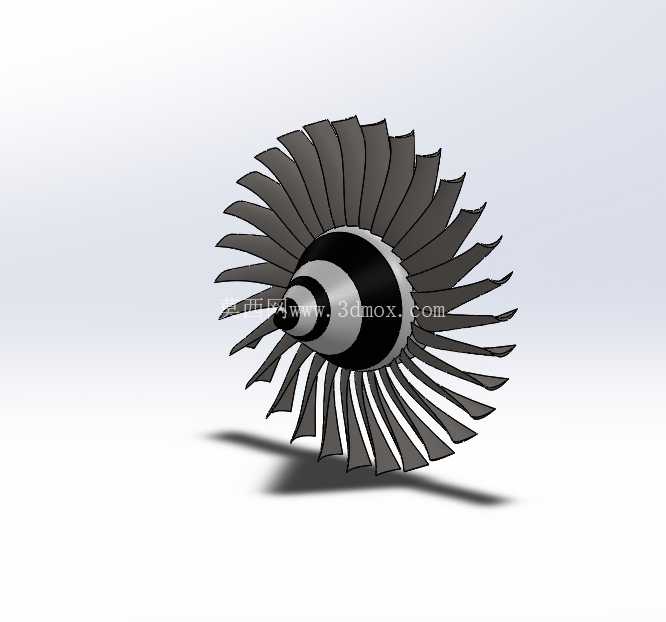

航空发动机涡轮叶片螺旋桨组件结构设计

在航空动力系统的结构设计环节，涡轮前端的螺旋桨组件直接决定了进气压缩效率与动力输出的平顺性，这类部件的建模精度会直接影响后续流场仿真、应力校核以及铸造开模的全流程落地。从实际装机场景来看，该组件主要适配小型涡喷动力单元，既可以用于通航固定翼飞机的前端动力推进，也可作为无人机动力系统的核心压气部件，在高速旋转状态下完成进气导流、动能转换的核心功能，工作转速区间覆盖每分钟八千转到一万两千转，对叶片的形位公差、曲面连续性都有极高要求。

设计过程中首先要明确安装边界：轮毂部分采用三段式阶梯轴定位结构，中心定位孔与动力输出轴采用H7/k6的过渡配合，轴向通过轴肩与锁紧螺母完成固定，径向定位面的圆柱度公差控制在0.02mm以内，避免高速旋转时出现动平衡超差的问题。轮毂外圆与叶片根部的连接采用整体式叶根榫槽结构，区别于装配式叶片的连接形式，这种一体化设计更适合小尺寸动力单元的批量铸造生产，减少装配环节的累积误差，同时降低高转速下叶根连接处的应力集中风险。

叶片的型线设计是整个组件的核心，每一片叶片的曲面都采用变截面扭掠设计，从叶根到叶顶的安装角从32度逐步过渡到18度，既保证进气端的气流捕获效率，也能降低叶顶位置的气流分离损失。叶片前缘做了R0.3的圆角钝化处理，避免微小杂物撞击时出现应力崩裂，后缘厚度控制在0.8mm，平衡气动效率与结构强度。整个圆周均匀分布24片叶片，相邻叶片的夹角公差控制在±0.1度，保证旋转时的气流均匀性，降低工作状态下的振动噪声。

从功能特性来看，该组件除了完成动能传递之外，叶片表面的光滑曲面设计可以让气流沿叶型顺畅流动，减少紊流带来的能量损耗，轮毂表面的流线型包覆结构可以降低中心区域的气流阻力，避免轮毂位置产生涡流影响整体压气效率。设计时特意将叶顶与机匣的预留间隙控制在0.5mm，既避免旋转过程中叶片与机匣发生刮蹭，也能减少叶顶间隙的气流泄漏，提升整体动力转换效率。

在建模逻辑上，先完成单个叶片的曲面构建，通过投影曲线、放样曲面完成叶型的整体造型，之后对叶根与轮毂的连接位置做G2连续的圆角过渡，避免连接处出现直角应力集中，再通过圆周阵列完成所有叶片的布局，最后对整个组件做动平衡配重的结构预留，在轮毂后端设计了环形的配重槽，可以根据实际动平衡测试结果添加配重块，保证组件在最高工作转速下的振动值控制在允许范围内。

这类组件的铸造工艺适配性也在设计阶段做了充分考虑，所有曲面的拔模斜度控制在1.5度以上，避免铸造脱模时出现表面拉伤，叶片的最小厚度满足熔模铸造的工艺要求，不会出现浇不足的缺陷，轮毂部分的壁厚均匀控制在4mm，避免壁厚差异过大导致铸造冷却时出现缩孔、变形等问题。从实际应用的角度出发，该模型既可以作为航空动力教学的结构演示样件，也可以直接导入仿真软件完成流场分析、离心力载荷下的应力校核，为后续的实物加工、铸造开模提供精准的数模依据，减少前期设计迭代的时间成本。
