直型3极2.54mm间距带跳线插针连接器

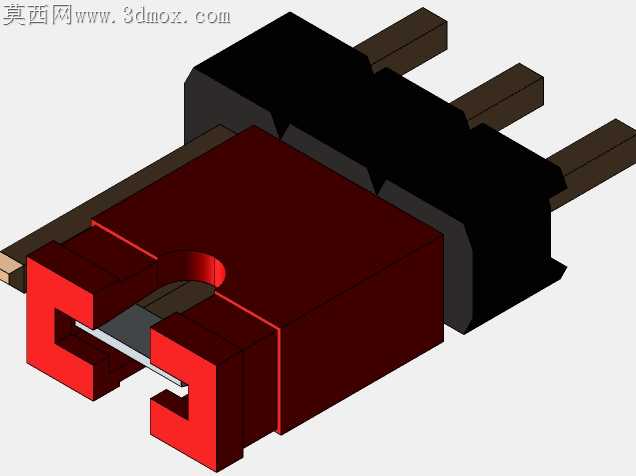

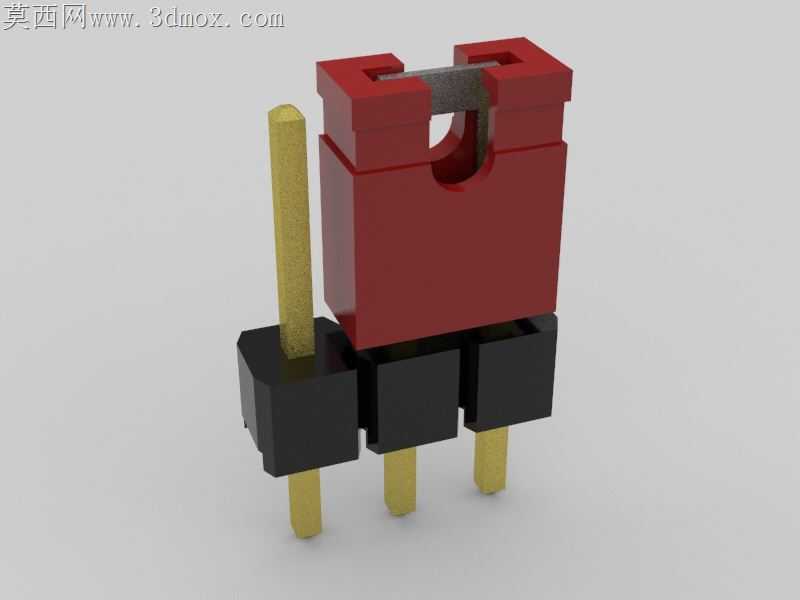

本模型为直型3极2.54mm间距带跳线的板端插针连接器，建模过程严格遵循电子接插件行业通用尺寸规范，以公制毫米为单位完成全参数化构建，首先通过草图绘制插针基座的截面轮廓，利用拉伸特征生成红色绝缘主体的基础外形，针对主体顶部的跳线卡槽结构，采用切除拉伸命令精准加工出U型避让槽与顶部卡接缺口，确保跳线安装时的定位精度与卡接余量。黑色塑胶定位座部分通过多实体建模方式分别构建三个独立的座体，每个座体预留与金色插针过盈配合的通孔，插针部分采用拉伸加端部倒角的方式制作，还原直插式引脚的规整外形，插针伸出塑胶座的长度符合PCB波峰焊的标准吃锡尺寸要求。材质渲染阶段，红色绝缘主体赋予阻燃PBT塑胶材质，调整漫反射颜色为正红色，添加细微的磨砂颗粒质感模拟注塑件的表面肌理，黑色定位座采用增强尼龙材质参数，设置较低的反光度体现工程塑胶的哑光特性，金色插针部分赋予黄铜镀金材质，调整金属反射率与粗糙度参数，还原接插件引脚的金属光泽与轻微的使用质感，顶部跳线部分采用金属合金材质，与插针形成视觉区分。结构设计上充分考量实际装配逻辑，三个插针的中心间距严格控制为2.54mm，适配标准面包板与印制电路板的孔位间距，红色主体与黑色定位座之间设置定位卡扣结构，模拟实际产品中绝缘基座与固定座的装配关系，跳线卡槽的尺寸匹配常规短路跳线帽的内径，可实现相邻引脚的短接功能。建模过程中对所有棱角处添加0.1-0.3mm的工艺圆角，还原注塑零件的脱模圆角特征，避免出现不符合生产工艺的尖锐直角，整体模型装配关系清晰，各部件无干涉，可用于电子设备结构装配验证、PCB布局干涉检查以及接插件选型展示等场景。
