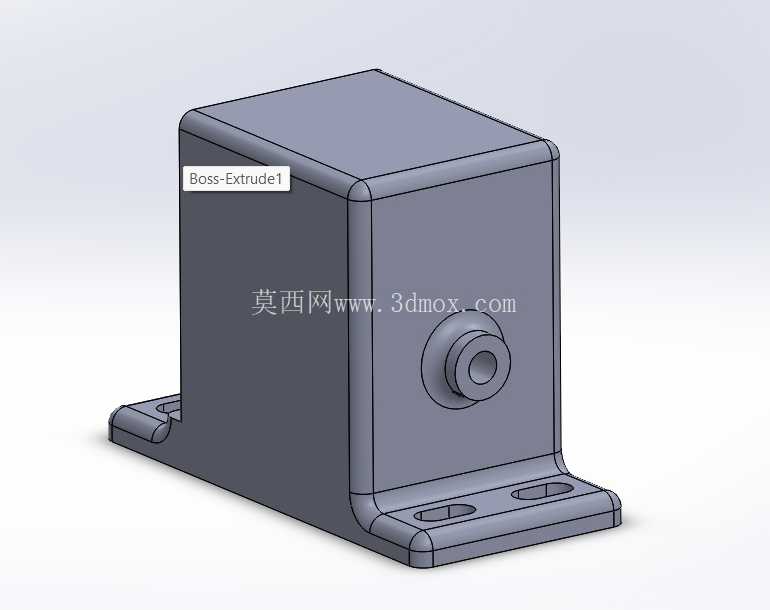

汽车航空用变速箱齿轮箱外壳结构

在汽车传动系统与航空航天动力传输场景中，齿轮箱外壳是承担核心防护与安装基准作用的关键构件，其设计合理性直接决定整套传动机构的运行稳定性与服役寿命。不同于普通民用设备的壳体设计，面向汽车与航空领域的齿轮箱外壳，需要同时兼顾多工况下的载荷承受能力、内部组件的安装适配性以及长期运行的密封可靠性，建模阶段需要对每一处结构边界做反复校核。

从实际使用场景来看，这类壳体需要容纳传动齿轮组、输入输出轴、轴承组件以及配套的润滑结构，因此内部型腔的设计必须严格匹配传动组件的运动包络，预留足够的运转间隙同时避免无效空间占用。在汽车应用场景下，壳体需要承受车辆行驶过程中来自路面的颠簸振动、传动系统启停时的冲击载荷，以及不同转速下齿轮啮合产生的交变应力；在航空航天应用场景中，除了基础的载荷要求，还需要考虑轻量化设计、高低温环境下的结构形变控制，以及复杂姿态下润滑油路的顺畅性。

设计思路上，首先要确定核心安装基准面，也就是壳体与动力端、负载端连接的法兰端面，这部分的平面度、螺栓孔位置度公差需要严格控制，否则会直接导致轴系安装偏心，引发齿轮偏磨、振动异响等问题。壳体的壁厚设计需要做差异化处理，轴承安装位、螺栓连接位等载荷集中区域需要做局部加厚，同时设置加强筋结构分散应力，非承载区域可以适当减薄以控制整体重量，这一点在航空场景应用中尤为重要，每一克的重量冗余都会影响整体设备的载荷效率。

外形尺寸与安装边界方面，壳体的整体轮廓需要适配所属设备的安装空间，输入轴、输出轴的伸出位置需要和上下游组件的对接尺寸完全匹配，避免现场安装时出现干涉。壳体上的轴承座孔需要保证同轴度要求，跨距设置要匹配轴系的刚性设计，防止轴运转过程中出现挠曲变形。同时壳体上需要预留润滑油加注口、油位观察位、放油口以及密封件安装槽，这些附属结构的位置不能和内部传动组件、外部安装结构产生干涉，还要方便日常维护操作。

从结构细节来看，壳体的合箱面需要设计足够的螺栓连接点，保证合箱后的密封压力均匀，避免润滑油渗漏，同时合箱面的粗糙度需要满足密封要求，不需要额外增加密封垫的场景下也要保证平面贴合度。壳体外部的加强筋走向需要顺着应力传递方向布置，不能出现应力集中的锐角结构，所有转角位置都要做圆角过渡，避免铸造或者加工过程中出现应力开裂。针对不同的安装场景，壳体上还需要预留传感器安装位、吊装孔等附属结构，这些结构的位置设计不能破坏壳体整体的刚性，也不能影响内部组件的运转。

建模过程中需要重点关注型腔内部的拔模角度，适配铸造工艺的生产要求，避免出现倒扣结构导致脱模困难，同时壁厚的均匀性也要控制，防止铸造过程中出现缩孔、缩松等缺陷，影响壳体的结构强度。轴承安装位的凸台结构需要和壳体主体做平滑过渡，减少应力集中点，螺栓孔的沉头深度要匹配所选螺栓的长度，保证螺栓拧紧后不会突出安装面影响对接精度。

实际应用中，这类壳体的散热性能也是设计时需要考虑的重点，长时间高负荷运转下，齿轮啮合产生的热量会通过壳体传递到外部，因此壳体外表面可以适当设置散热筋结构，在不增加过多重量的前提下提升散热面积，控制箱体内的润滑油温度，避免润滑油高温变质影响润滑效果。同时壳体的密封结构设计要考虑不同工况下的温度形变，选择适配的密封件形式，保证在高低温变化、振动冲击的环境下都不会出现渗漏问题。

对于结构设计从业者来说，这类壳体的建模不能只关注外形的准确性，更要结合实际加工工艺、装配流程、使用工况做全流程的考量，每一处结构的尺寸、公差、形位要求都要有对应的工程依据，不能仅凭外观想象做设计。比如轴承座孔的公差配合要选择合适的过渡配合，既保证轴承安装后的定位精度，又方便后续的装配与维护拆卸；安装螺栓的间距要符合法兰密封的设计规范，不能出现间距过大导致密封面压力不足的问题。

在三维建模过程中，需要先搭建整体的骨架模型，确定输入输出轴的位置、轴承的跨距、齿轮组的安装空间，再基于这些基准去构建壳体的主体结构，之后逐步添加安装法兰、加强筋、油口、吊装位等附属结构，最后做整体的干涉检查，确认壳体和内部所有运动组件、外部对接结构都不存在干涉，同时验证壁厚的均匀性、应力集中点的位置，对不合理的结构做优化调整。整个建模过程需要和传动设计、工艺设计的要求做同步匹配，保证最终的壳体模型不仅外观符合要求，更能满足实际生产、装配、使用的全流程需求。
