铸造工艺用引脚定位工装结构

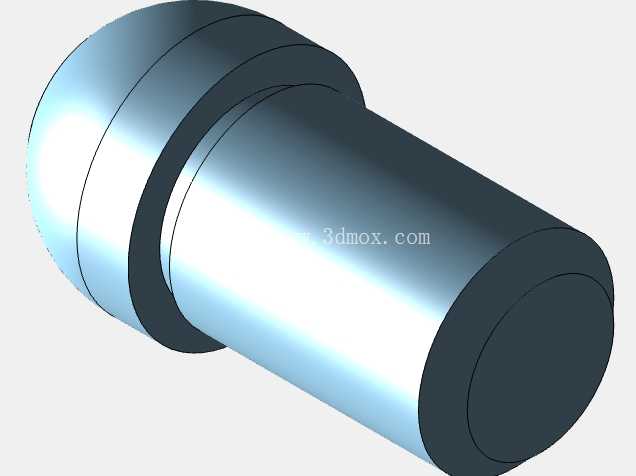

　　在砂型铸造、压力铸造等批量铸件生产场景中，这类引脚定位结构是模具合模工序里保障型腔对位精度的核心零件之一，主要承担上下模或者模架与镶件之间的精准对位功能，避免合模错位导致的铸件飞边、壁厚不均、型腔偏移等常见铸造缺陷。从结构形态来看，该零件采用阶梯轴式整体设计，主体为长圆柱结构，靠近一端设置有两道环形凸台结构，其中靠近端部的凸台直径略大于内侧凸台，这种阶梯设计一方面是为了在安装时嵌入模架对应的定位孔台阶内，形成轴向安装限位，避免定位件在反复合模冲击下出现轴向窜动，另一方面两道凸台之间的柱段可以和模架安装孔形成过渡配合，保障安装后的同轴度精度。

　　零件的长圆柱主体段为导向工作段，合模时该段会率先插入对应侧的定位套或者导向孔内，通过圆柱面的滑动配合引导上下模精准对位，端部做了微小的倒角处理，避免合模时因微小错位出现卡滞、啃伤配合面的问题，倒角的角度控制在15度左右，既能够顺利导入配合孔，也不会因为倒角过大损失有效导向长度。从安装边界来看，该定位件的安装孔需要在模架加工时一次镗削成型，保障安装孔与模架分型面的垂直度公差控制在0.02mm以内，安装时两道凸台的台阶面需要与模架的沉孔端面完全贴合，避免安装倾斜导致导向卡滞；工作段的配合公差一般选取H7/h6的间隙配合，既保障合模过程中滑动顺畅无卡滞，也能将径向对位误差控制在0.03mm以内，满足绝大多数中小型铸件的尺寸精度要求。设计这类定位结构时，首先要结合模具的合模行程确定导向段的有效长度，需要保证在模具合模过程中，导向段进入配合孔的长度不小于15mm之后，模具的型腔部分才开始接触，避免型腔碰伤；其次要根据模具的单次合模冲击力、生产节拍选择合适的材料和热处理工艺，一般批量生产场景下会选用轴承钢或者合金结构钢制作，整体淬火后硬度达到HRC55-60，表面做磨光处理，降低配合面的摩擦系数，提升耐磨性能，延长使用寿命，避免长期使用后配合面磨损导致定位精度下降。

　　在实际生产应用中，这类定位件通常会在一套模具上对称布置2-4组，根据模具的外形尺寸、重量确定布置数量和安装间距，尺寸较大的重型模具会适当加大定位件的直径，提升抗冲击能力和导向刚度，避免合模过程中定位件受侧向力出现弯曲变形。不同于普通的圆柱定位销，这种带安装限位凸台的结构不需要额外设置轴向固定螺钉，依靠台阶面的限位就可以实现可靠固定，安装和拆卸维护都更加便捷，在模具定期维护时，可以直接从模架背面将定位件敲出更换，不需要拆解整个模架结构，能够有效缩短模具维护的停机时间。

　　另外在结构细节上，零件的非配合端面都做了锐边倒钝处理，避免安装和维护过程中划伤操作人员，也不会在合模时与模架其他部件发生干涉；导向段的圆柱面圆柱度公差需要控制在0.01mm以内，避免出现锥度导致配合间隙不均，影响定位精度。在压铸生产场景中，由于模具工作温度较高，定位件和模架的材料热膨胀系数需要尽量匹配，避免高温下配合间隙变化导致卡滞或者定位精度下降，因此高温工况下使用的这类定位件一般会选用热作模具钢制作，同时适当放大配合间隙0.01-0.02mm，抵消热膨胀带来的尺寸变化。
