五缸星型动力装置结构设计方案

在轻型通航飞行器、小型无人动力平台、复古航模动力单元的选型场景中，星型排布的多缸动力装置始终占据着特殊的应用位置，这类动力单元凭借紧凑的径向布局，能在有限的机头安装空间内实现更大的总排量，同时保证曲轴输出端的扭矩输出更平顺，相比直列或者V型排布的同排量动力单元，星型结构的整机迎风散热条件更优，不需要额外布置复杂的液冷管路就能满足持续高负荷运转的散热需求，尤其适配小型螺旋桨驱动的低空作业平台。

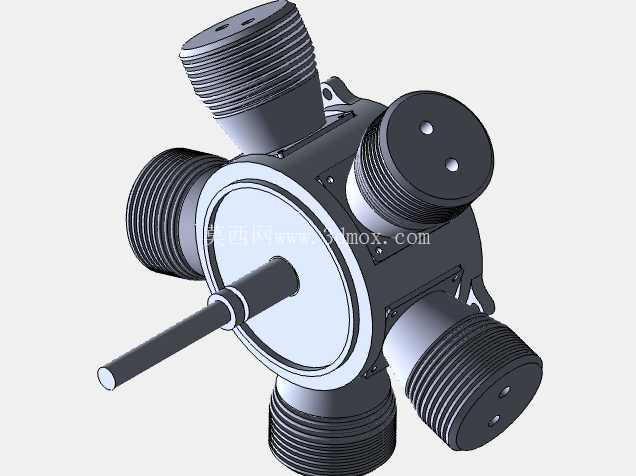

这套五缸星型动力的结构设计，首先围绕径向均布的安装逻辑展开，五个缸体以曲轴轴线为中心，按照72度的周向夹角均匀排布，每个缸体的中心线都交汇于曲轴的曲柄销中心位置，这种排布方式能让五个活塞的往复惯性力在径向形成自平衡，大幅降低曲轴运转过程中的径向振动，不需要额外加装厚重的平衡轴结构就能将整机振动控制在合理区间，有效降低动力输出端的振动载荷，延长后端连接的螺旋桨或者传动组件的疲劳寿命。从安装边界来看，整机的最大径向轮廓由五个缸体的散热鳍片外沿决定，轴向尺寸从曲轴输出端的端面到后机匣的安装端面控制得十分紧凑，能直接适配多数轻型动力平台的机头安装位，安装法兰的孔位围绕后机匣的中心轴线均布，对接安装时不需要额外设计转接法兰，能直接固定在标准的动力安装支架上。

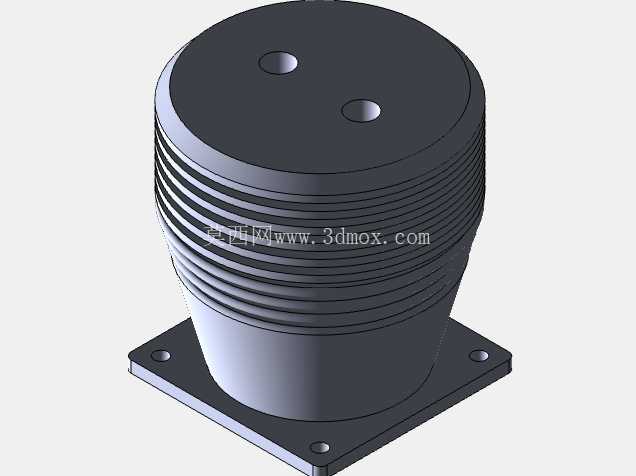

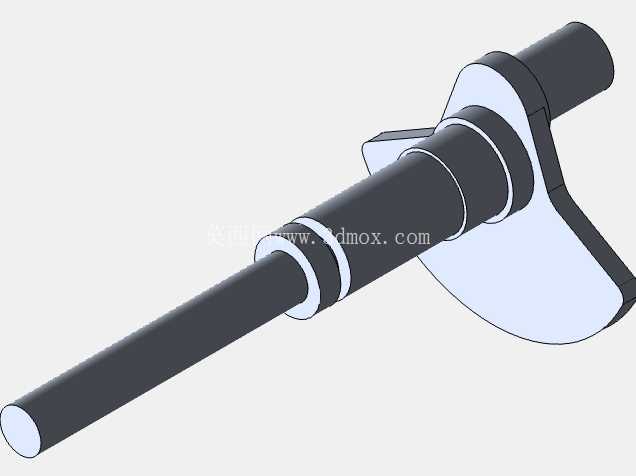

从功能特性上看，每个缸体都采用了独立的散热鳍片结构，鳍片的排布方向顺着整机迎风的气流方向设置，当动力装置带动螺旋桨转动时，迎面而来的气流能直接顺着鳍片间隙流过每个缸体的外壁，将燃烧做功产生的热量快速带走，即使在夏季高温环境下持续满负荷运转，缸体的温度也能维持在材料允许的工作区间内。曲轴采用整体式锻造结构，曲柄销的位置经过偏心设计，能将五个活塞的往复直线运动转化为曲轴的旋转运动，由于五个缸体的做功行程按照固定的点火顺序依次错开，曲轴每旋转72度就有一个缸体进入做功行程，动力输出的连续性远优于单缸或者双缸动力单元，驱动螺旋桨时不会出现明显的扭矩波动，能让螺旋桨的推力输出更平稳，提升飞行平台的操控稳定性。

设计过程中，针对星型结构特有的润滑需求，机匣内部的油道采用环形连通设计，润滑油通过主轴中心的油道输送到曲柄销位置，再通过离心力的作用甩到每个缸体的缸壁与活塞销位置，保证各个运动副在高转速运转时都能得到充分润滑，避免出现偏磨或者拉缸的故障。每个缸体的缸头位置都预留了火花塞安装孔与进排气道接口，进排气道的走向顺着径向布局做了优化，能减少进气阻力与排气背压，提升充气效率，让每个缸体的做功效率都能保持一致，避免出现各缸动力输出不均的问题。

在实际装配场景中，这套结构的零部件拆分逻辑充分考虑了维护便利性，每个缸体都可以独立从机匣上拆卸更换，不需要完全拆解整个动力单元就能完成单缸的检修或者活塞环的更换，大幅降低了外场维护的难度与时间成本。曲轴前端的输出轴采用标准的锥面配合键槽连接结构，能直接适配不同规格的螺旋桨安装座，也可以通过联轴器连接减速齿轮组，适配不同转速需求的负载设备。机匣后部的安装位预留了附件传动接口，可以直接安装磁电机、机油泵等附属附件，不需要额外设计附件传动支架，进一步压缩了整机的轴向安装尺寸。

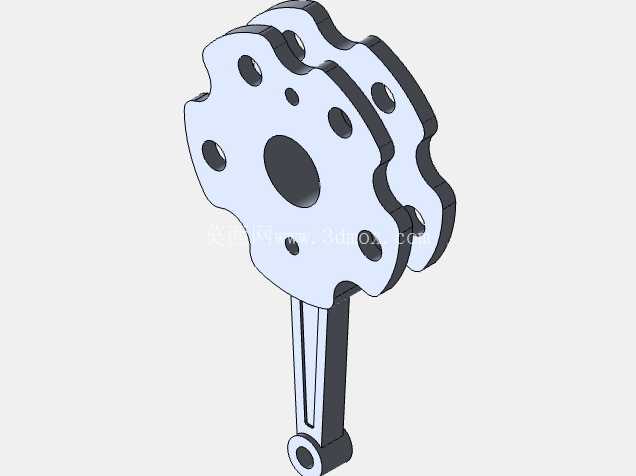

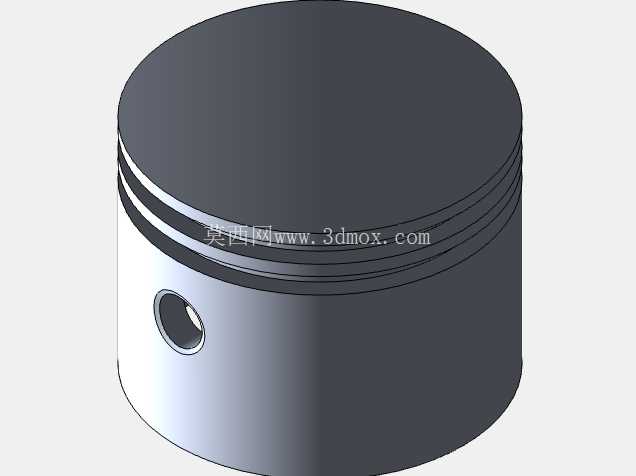

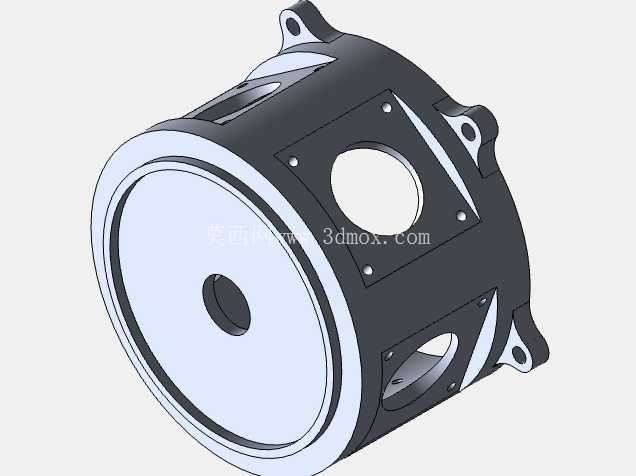

从结构强度设计来看，机匣采用高强度铝合金材质，在保证整体刚度的前提下尽可能降低整机重量，五个缸体与机匣的连接位置都做了加强筋设计，能承受缸内燃烧爆发时的冲击力，避免长期运转后出现连接位置松动或者变形的问题。活塞采用轻量化铝合金设计，配合两道气环与一道油环的密封结构，既能保证缸内的密封性能，又能减少活塞往复运动的惯性力，提升整机的最高转速上限。连杆采用分体式结构，五个连杆的大头端共同铰接在同一个曲柄销上，这种铰接结构经过运动干涉校核，在曲轴全角度旋转过程中都不会出现连杆之间的碰撞或者卡滞，保证各个运动部件的运转顺畅。
