碳纤维轻型加强筋法兰结构设计

　　在轻量化机械结构的设计场景中，连接构件的强度重量比始终是核心考量指标，尤其是在航空航天机载组件、汽车轻量化动力单元、工业机器人关节模组这类对负载自重比要求严苛的领域，传统钢制法兰往往难以兼顾结构刚度与减重需求。这款法兰结构从载荷传递路径出发做了针对性优化，没有沿用传统实心法兰的冗余材料布局，而是在中心环形连接区域向外延伸出辐射状加强筋，筋条的走向完全匹配实际工况下的应力分布方向，避免了无意义的材料堆砌。从安装边界来看，该法兰的整体外轮廓尺寸控制在132×64×18毫米，属于紧凑型安装规格，能够适配狭小空间内的连接需求，不会占用过多设备内部的布局空间。

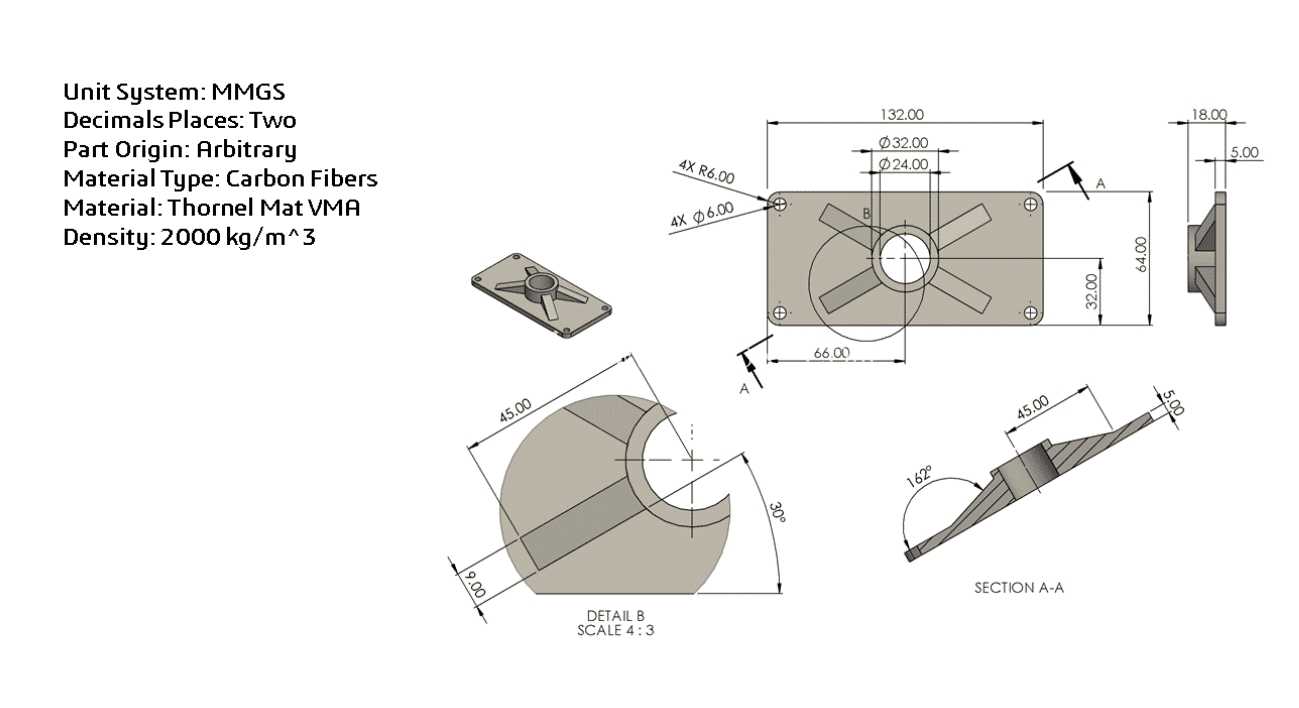

　　中心的圆形切口做了阶梯式尺寸设计，内孔直径24毫米用于穿过轴类或管线构件，外沿直径32毫米的环形端面作为主承载贴合面，能够保证连接时的接触压强均匀分布，避免局部应力集中导致的密封失效或连接松动。四个安装孔分布在法兰矩形基体的边角位置，单孔直径6毫米，孔位周边做了R6圆角过渡，既能够适配M5或M6规格的标准紧固件，也能通过圆角结构分散安装锁紧时的边角应力，防止复合材料在拧紧力矩下出现分层或开裂问题。截面162°的角度设计是经过多轮拓扑优化得出的参数，这个角度下的加强筋能够在承受轴向拉压、径向剪切以及少量倾覆力矩时，将载荷顺畅地从中心连接区域传递到四个安装固定点，不会出现筋条与基体衔接处的应力突变。

　　材料选用Thornel Mat VMA碳纤维复合材料，密度仅2000kg/m³，相比同体积的45号钢减重超过70%，同时碳纤维的比强度、比刚度远优于常规金属材料，在动态载荷工况下还能提供更好的阻尼特性，降低设备运行时的振动传递。实际应用中，这类法兰可以作为轻型支撑结构的连接节点使用，比如小型伺服电机的安装固定座，能够在保证电机安装定位精度的前提下，降低运动部件的整体惯量，提升电机的动态响应速度；在机器人关节的连接部位，它可以替代传统金属法兰，减少机械臂的末端负载，提升机械臂的有效载荷能力；在航空航天的机载设备安装场景中，轻量化的法兰结构能够帮助降低整机重量，提升燃油效率或续航表现；在汽车的轻量化改装或新能源车型的辅件安装中，这类法兰也能在保证连接可靠性的同时，贡献一定的减重效果。

　　设计过程中采用MMGS单位制进行建模，尺寸精度控制在两位小数，能够直接对接后续的数控加工或复合材料模压成型工艺，不需要额外做尺寸转换。细节上，法兰的所有棱边都做了微小的倒角处理，避免复合材料加工后出现的毛刺或锐边，同时也能减少安装过程中对操作人员的划伤风险，加强筋的厚度从根部到端部做了渐变处理，根部厚度更大以承载更高的应力，端部逐渐收窄，进一步优化重量分布。不同于传统铸造法兰需要考虑拔模斜度、壁厚均匀性等铸造工艺约束，这款法兰的结构设计完全适配复合材料的铺层成型工艺，筋条与基体为一体化结构，没有额外的连接焊缝或拼接面，整体结构的完整性更好，长期使用下不会出现焊缝疲劳开裂的问题。在载荷验证层面，该结构在额定轴向载荷下的变形量控制在微米级，能够满足精密设备对连接刚度的要求，同时在1.5倍额定载荷的过载测试中，应力峰值始终低于碳纤维材料的许用应力值，安全系数能够满足工业级设备的设计标准。对于结构设计从业者来说，这款法兰的设计思路提供了一个轻量化连接构件的典型参考：即不依赖材料的堆砌提升性能，而是通过载荷路径优化、结构形式创新，结合高性能材料的特性，实现性能与重量的最优平衡，在后续同类型轻量化连接结构的开发中，可以根据具体的载荷大小、安装空间要求，调整筋条的数量、厚度以及安装孔的位置尺寸，快速衍生出适配不同工况的系列化法兰产品。
