涡轮发动机配套起动机支撑外壳结构

　　在小型涡轮动力设备的启动系统布局中，起动机外壳的结构合理性直接决定整套启动机构的安装效率与运行可靠性，这类带三角支撑臂的筒式壳体，是启动电机与涡轮轴系对接的核心承载构件，日常应用覆盖小型航改涡轮、车用辅助涡轮、工业微型涡轮机组等场景，负责在启动阶段为启动电机提供稳定安装基准，同时保证电机输出轴与涡轮主轴的同轴度误差控制在允许范围内，避免启动过程中出现打齿、轴系偏磨、扭矩传递损耗过大等问题。

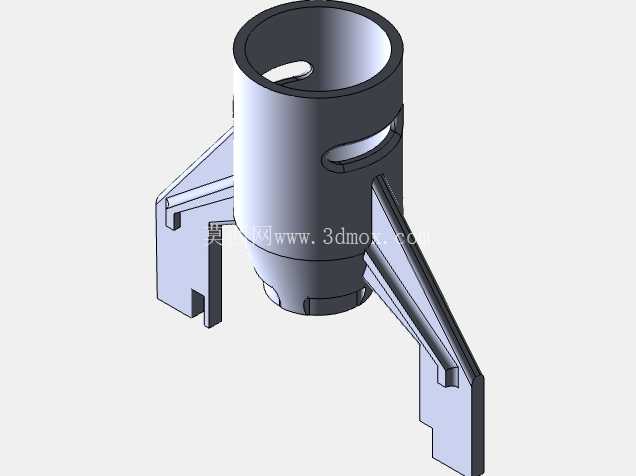

　　从结构设计逻辑来看，主体采用等径圆筒构型，内腔用于容纳启动电机的输出端接合机构，筒壁开设的两处对称腰型槽，一方面用于装配时的周向定位，可配合卡销实现壳体与电机本体的快速卡接，减少装配时的螺栓紧固点位，另一方面可作为检修观察口，无需拆解整套壳体即可观察内部接合齿的磨损状态，降低日常维护的拆解工作量。筒身下部延伸出的三个等夹角分布的支撑臂，是整个壳体的核心承载结构，每个支撑臂末端都设计有带卡槽的安装接口，可直接卡入涡轮发动机机匣预设的安装凸台，配合紧固件完成三点式固定，这种三点支撑构型相比传统法兰盘安装，能在保证支撑刚度的前提下大幅降低壳体自重，同时抵消启动瞬间电机输出扭矩带来的周向反作用力，避免壳体在高频启停工况下出现连接松动。

　　设计过程中需要重点考量安装边界的尺寸匹配：筒体内径需与所选启动电机的外径保持过渡配合，配合公差控制在H7/k6区间，既保证电机装入后的同轴度，又避免过盈配合导致的装配困难；支撑臂的展开角度需要严格匹配涡轮机匣的安装点位分布，臂身的加强筋沿受力方向布置，从筒壁根部一直延伸至安装卡槽位置，筋板厚度根据启动电机的峰值输出扭矩计算确定，保证在最大启动扭矩下臂身的变形量不超过0.1mm，避免因支撑变形导致轴系错位。筒身下端的环形定位凸台，用于与涡轮端的轴承座端面贴合，装配时可作为轴向定位基准，保证电机输出齿轮与涡轮端从动齿的啮合长度符合设计要求，避免啮合过短导致的齿面应力集中，或是啮合过长导致的运转卡滞。

　　这类壳体通常采用压铸工艺成型，材料选用压铸铝合金，在保证结构强度的同时降低整体重量，适合对重量敏感的小型涡轮设备应用场景，结构设计时已经预留了拔模斜度与壁厚均匀性控制，所有转角位置都做了圆角过渡，避免压铸成型时出现应力集中、缩孔等工艺缺陷，支撑臂与筒身的连接位置做了加厚处理，匹配压铸过程中的金属液流动路径，减少成型缺陷的产生概率。实际选型应用时，需要先确认涡轮机匣的安装孔位分布尺寸，核对支撑臂末端卡槽的间距与卡接方向，同时确认筒体内腔可容纳的启动电机长度，保证电机装入后输出端的接合长度符合传动要求，腰型槽的位置需要对应电机外壳的定位销位置，装配时可通过腰型槽微调电机的周向角度，保证齿轮啮合间隙处于合理区间。
